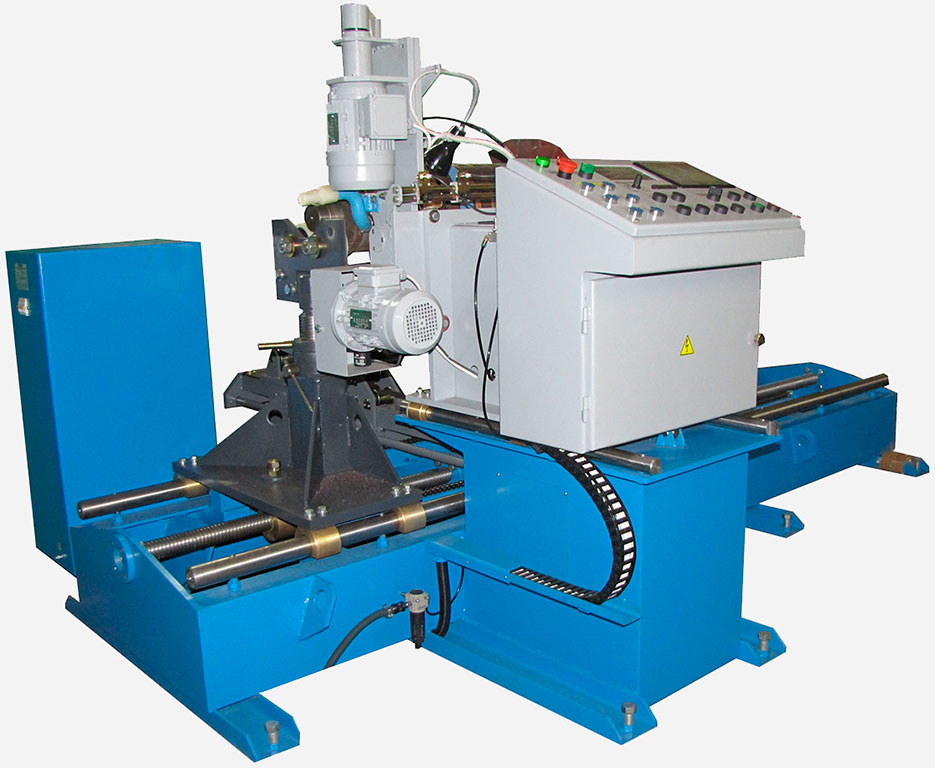

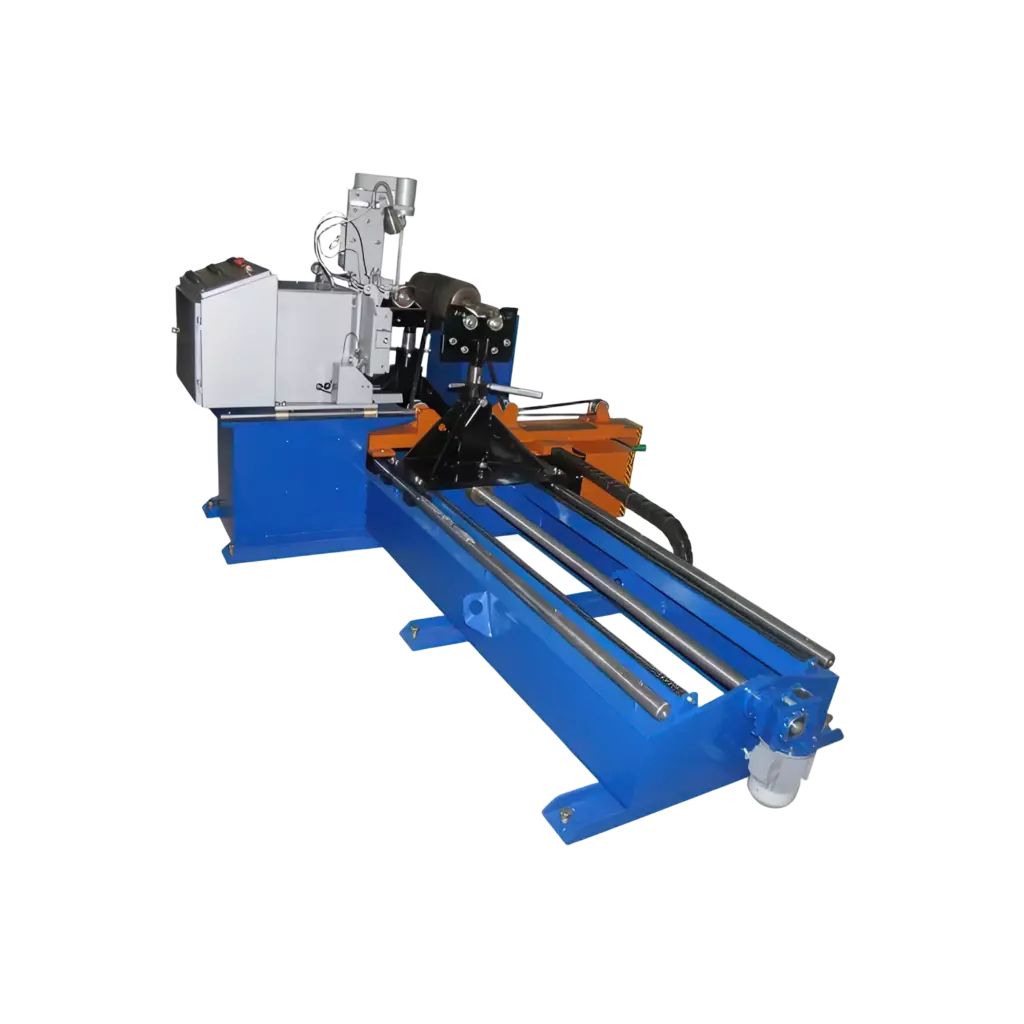

Станок для продорожки коллекторов
Артикул: 04.01.07.01

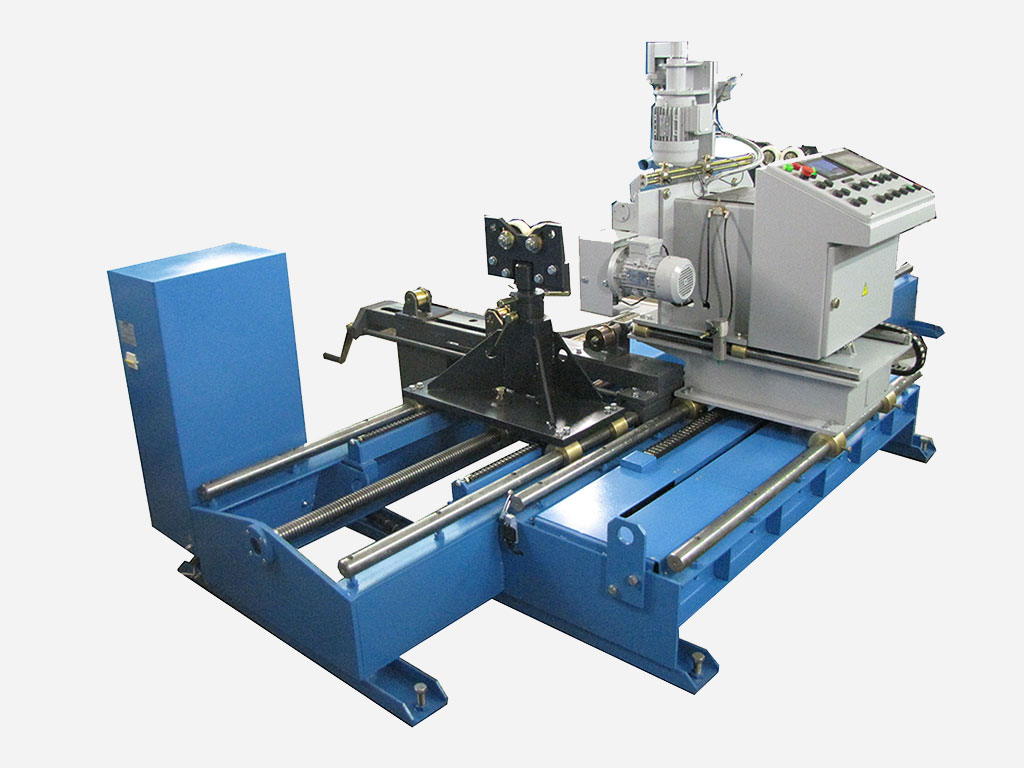

Станок предназначен для продороживания коллекторов якорей. Дополнительно, по запросу заказчика, станок может оснащаться узлом зачистки заусенцев коллектора после продороживания (только 04.01.07.02).
Подробное описание станка для продорожки коллекторов
Описание
Станок предназначен для продороживания коллекторов якорей. Дополнительно, по запросу заказчика, станок может оснащаться узлом зачистки заусенцев коллектора после продороживания (только 04.01.07.02). Диаметр бочки ротора — 200 ÷ 1000 мм, длина — 550 ÷ 2200 мм, скорость продороживания — 3 ÷ 20 мм/сек. Напряжение питания — 380 В, установленная мощность — 4,0 кВт.
Технические характеристики
Артикул и размеры ротора
| 04.01.07.01 | 04.01.07.02 | |
| Габаритные размеры ротора, мм | ||
| Диаметр бочки | 200 ÷ 1000 | 200 ÷ 1000 |
| Длина | 550 ÷ 2200 | 550 ÷ 3500 |
Размеры коллектора якоря, мм
| Диаметр | 80 ÷ 800 | 80 ÷ 800 |
| Длина | 400 | 500 |
| Допустимый угол наклона изоляционных пластин | 1030′max | 1015′max |
Продороживание и привод якоря
| Скорость продороживания, мм/сек | 3 ÷ 20 | 3 ÷ 20 |
| Скорость вращения фрезы, об/мин | 1000 — 4000 | 1000 — 4000 |
| Привод якоря | плоскоременный | плоскоременный |
Перемещение фрезы
| Продольное перемещение фрезы, мм | 400 | 500 |
| Привод продольной подачи фрезы | зубчаторемённый | зубчаторемённый |
| Поперечное перемещение фрезы, мм | 400 | 400 |
| Привод поперечной подачи фрезы | реечный | реечный |
Приводы и щеточный узел
| Привод фрезы | зубчаторемённый | зубчаторемённый |
| Привод механизма регулировки наклона фрезы | винтовой | винтовой |
| Привод перемещения механизма продороживания | — | цепной |
| Щеточный узел для снятия заусенцев медных пластин * | — | По запросу |
| Привод щеток | — | зубчатоременный |
Стойки, питание и габариты
| Стойки | ||
| Количество, шт | 2 | 2 |
| Привод продольного перемещения | винтовой | винтовой |
| Напряжение питания (50Гц), В | 380 | 380 |
| Установленная мощность, кВт | 4,0 | 4,37 |
| Габаритные размеры (ДхШхВ) / масса, мм / кг | 3100 х 2200 х 1550 / 1250 | 4050 х 2200 х 1550 / 1550 |
Возможны изменения основных параметров по Вашему техническому заданию
* Производитель имеет право без предварительного уведомления вносить изменения в изделие, которые не ухудшают его технические характеристики, а являются результатом работ по усовершенствованию его конструкции или технологии производства
Документы
Разборка и очистка
Полная спецификация и технические характеристики
Видео
Станок предназначен для продороживания коллекторов якорей. Дополнительно, по запросу заказчика, станок может оснащаться узлом зачистки заусенцев коллектора после продороживания (только 04.01.07.02). Диаметр бочки ротора — 200 ÷ 1000 мм, длина — 550 ÷ 2200 мм, скорость продороживания — 3 ÷ 20 мм/сек. Напряжение питания — 380 В, установленная мощность — 4,0 кВт.
