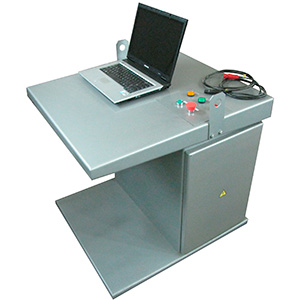

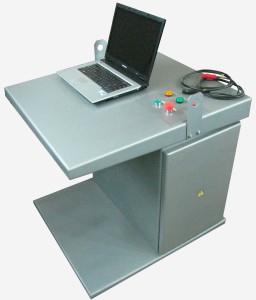

Стенд испытания кронштейнов щеткодержателей
Артикул: 02.01.27
Стенд предназначен для испытания кронштейнов щеткодержателей электромашин постоянного тока. Процесс измерений и проведения испытаний автоматизирован, протокол сохраняется в компьютере с возможностью вывода на принтер. Номинальное напряжение питания — 220 В (4 А), потребляемая мощность — 0,9 кВт, выходное постоянное испытательное напряжение — 100÷6000 В.
Описание
Стенд предназначен для испытания кронштейнов щеткодержателей электромашин постоянного тока. Процесс измерений и проведения испытаний автоматизирован. Протокол измерений и испытаний сохраняются в компьютере с возможностью вывода на принтер.
Установленное на стенде оборудование позволяет производить следующие виды испытаний:
— измерение сопротивления изоляции кронштейнов относительно корпуса;
— испытание изоляции кронштейнов относительно корпуса на электрическую прочность переменным напряжением;
— испытание изоляции кронштейнов относительно корпуса на электрическую прочность постоянным напряжением.
Последовательность проведения испытаний строго определена. Оператор имеет возможность исключать из списка отдельные испытания.
Технические характеристики
Питание и испытательные места
| Номинальное напряжение питания стенда 50Гц, В | 220 (4А) |
| Потребляемая мощность, кВт | 0,9 |
| Количество испытательных мест | 1 |
Выходные напряжения и габариты
| Выходное испытательное напряжение (постоянное), В | 100÷6000 (10мА) |
| Выходное испытательное В/В напряжение (50Гц), В | 100÷5000 (40мА) |
| Габаритные размеры (ДхШхВ)/ масса, мм / кг | 730х810х870/85 |
Установка GPT-79803: напряжение переменное и постоянное
| Испытательное переменное напряжение, кВ | 0,100-5 кВ |
| Максимальный ток, мА | 40 |
| Испытательное постоянное напряжение, кВ | 0,100-6 кВ |
| Максимальный ток, мА | 10 |
Установка GPT-79803: напряжение, сопротивление, интерфейс
| Испытательное постоянное напряжение, В | 50÷1000 |
| Измерение сопротивления изоляции, МОм | 1÷9500 |
| Класс точности | 5 |
| Интерфейс | RS-232 |
Возможны изменения основных параметров по Вашему техническому заданию
* Производитель имеет право без предварительного уведомления вносить изменения в изделие, которые не ухудшают его технические характеристики, а являются результатом работ по усовершенствованию его конструкции или технологии производства
