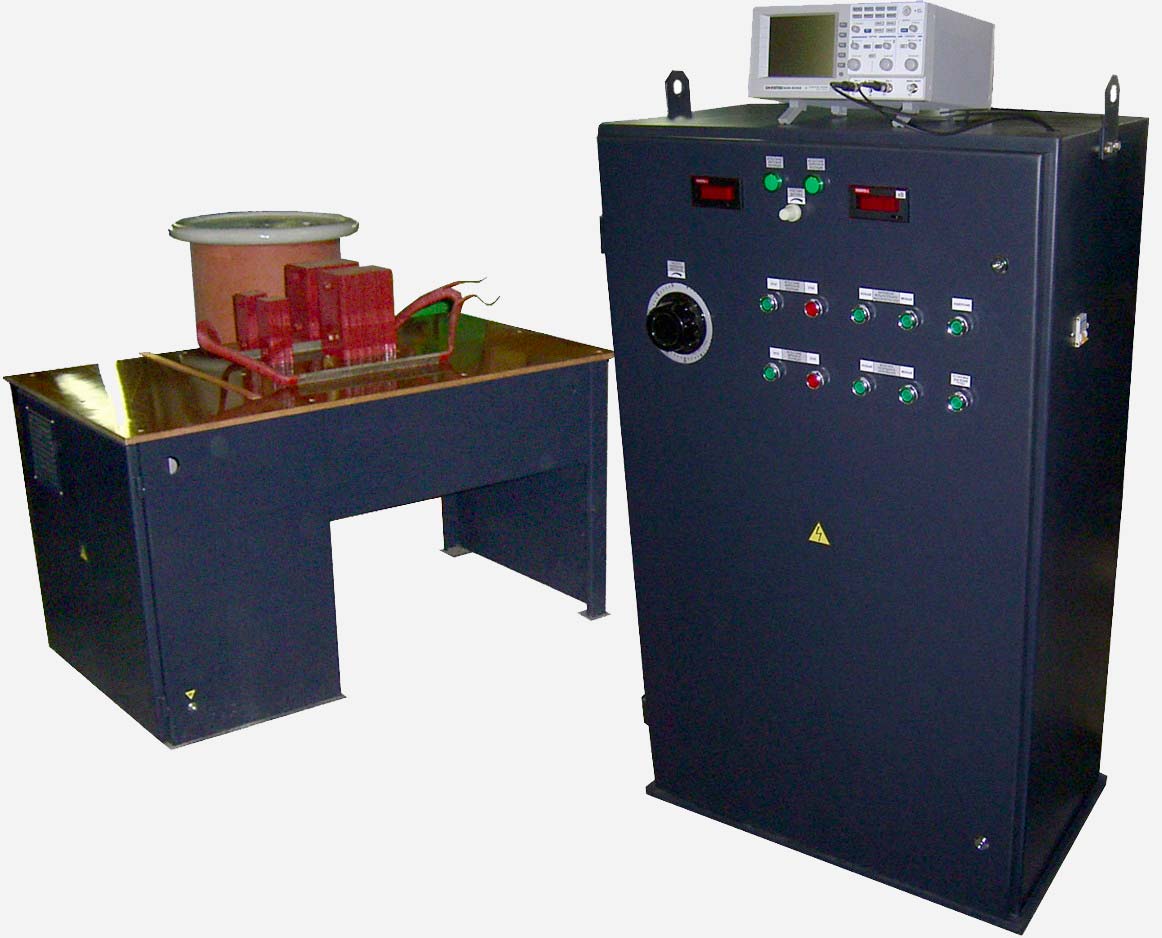

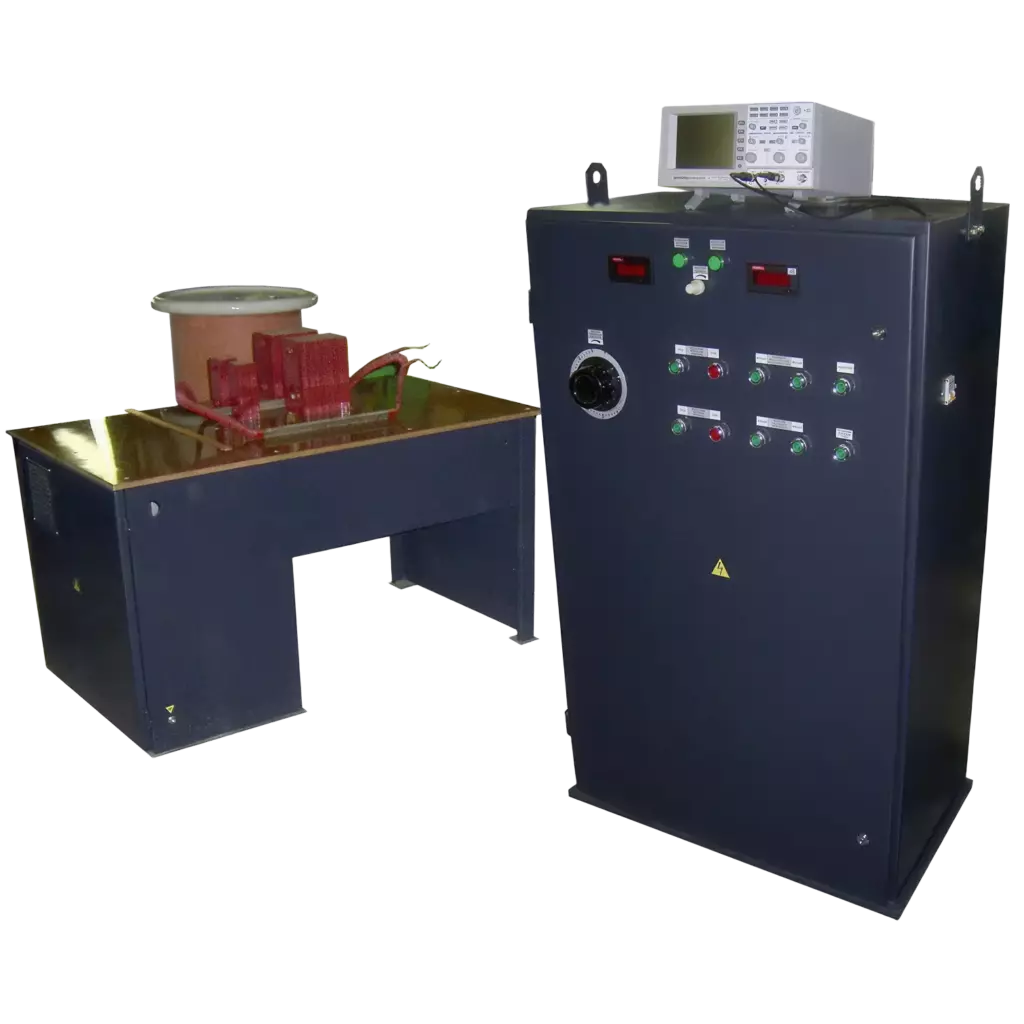

Стенд для испытания секций обмоток электрических машин
Артикул: 02.01.11
Стенд предназначен для испытания электрической прочности главной и межвитковой изоляции неразрезных катушек до укладки элементов обмотки в пазы статора. Схема стенда предусматривает испытания в объеме требований ГОСТ 12.2.003-91. Напряжение питания — 220 В (50 Гц), ток нагрузки — до 100 А, частота следования импульсов — 1-5 Гц, площадь, занимаемая стендом, — 11 м².
Описание
Стенд предназначен для испытания электрической прочности главной и межвитковой изоляции неразрезных катушек до укладки элементов обмотки в пазы статора.
Схема стенда предусматривает проведение испытаний электрической прочности главной изоляции электрических машин и межвитковой изоляции в объеме требований ГОСТ 12.2.003-91.
Испытание главной изоляции проводят испытательным регулируемым напряжением от 2 до 30кВ переменного тока с частотой 50гЦ. Принцип действия стенда при испытании витковой изоляции на электрическую прочность основан на возбуждении в испытуемой катушке повышенных напряжений высокой частоты, возникающие за счет электромагнитной индукции при разряде высоковольтного конденсатора. Повреждение межвитковой изоляции испытуемой катушки приводит к появлению в короткозамкнутых витках тока, возбуждающего во вспомогательном сердечнике магнитный поток, индуктирующий напряжение в измерительной катушке, измеряемое милливольтметром. Основными элементами установки являются: контур высокочастотных затухающих колебаний, разомкнутый стальной сердечник с индуктивностью колебательного контура, вспомогательный сердечник с измерительной катушкой.
Технические характеристики
Питание и испытательные напряжения
| Номинальное напряжение питания (50Гц), В | 220 |
| Ток нагрузки, А | до 100 |
| Действующее значение испытательного напряжения главной изоляции, кВ | от 1 до 50 |
| Максимальное значение испытательного напряжения витковой изоляции, кВ/вит | 1-4 |
| Частота следования импульсов, Гц | 1-5 |
Площадь и габариты
| Площадь, занимаемая стендом, м2 | 11 |
| Габаритные размеры шкаф управления (ДхШхВ) / масса, мм/кг | 650 х 840 х 1500 / 170 |
| Габаритные размеры стол испытательный (ДхШхВ) / масса, мм/кг | 1360 х 790 х 1000 / 310 |
| Габаритные размеры трансформатор испытательный ИОМ-50/20 (ДхШхВ) / масса, мм/кг | 750х750х860/197 |
Осциллограф цифровой GDS-2062
| Предел допускаемого значения погрешности, % | 3 |
| Коэффициент отклонения по вертикали, мВ/дел | 2 – 5х103 |
| Коэффициент развертки, мкс/деление | 0,001 – 107 |
Цифровой измеритель MT4Y
| Класс точности | 0,15 |
| Скорость измерения, изм./сек | 3 |
| Время установления показаний, мсек | менее 300 |
Возможны изменения основных параметров по Вашему техническому заданию
* Производитель имеет право без предварительного уведомления вносить изменения в изделие, которые не ухудшают его технические характеристики, а являются результатом работ по усовершенствованию его конструкции или технологии производства
