Станция испытательная электрических машин переменного тока мощностью от 100 до 1000 кВт
Артикул: 02.01.09

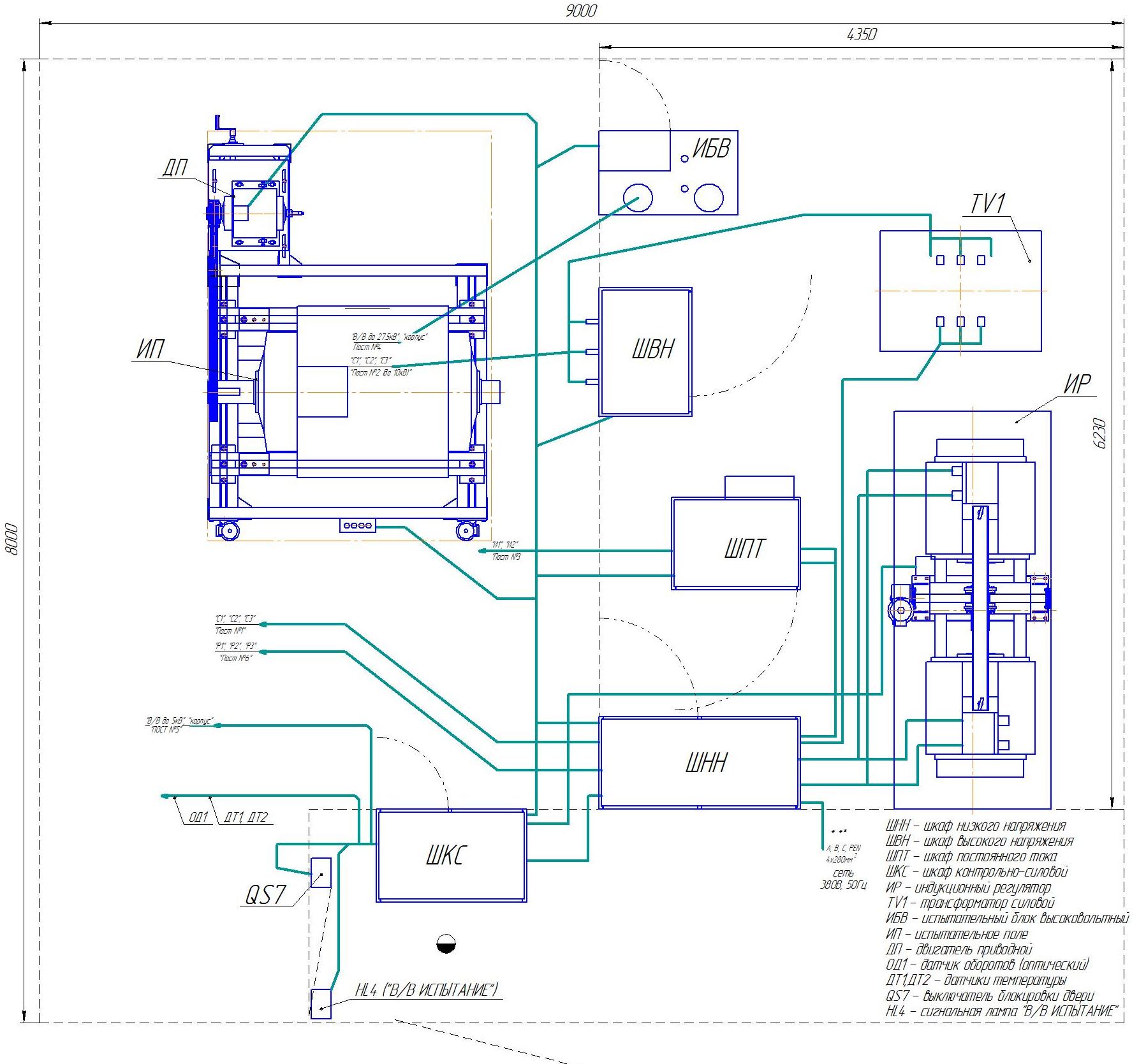

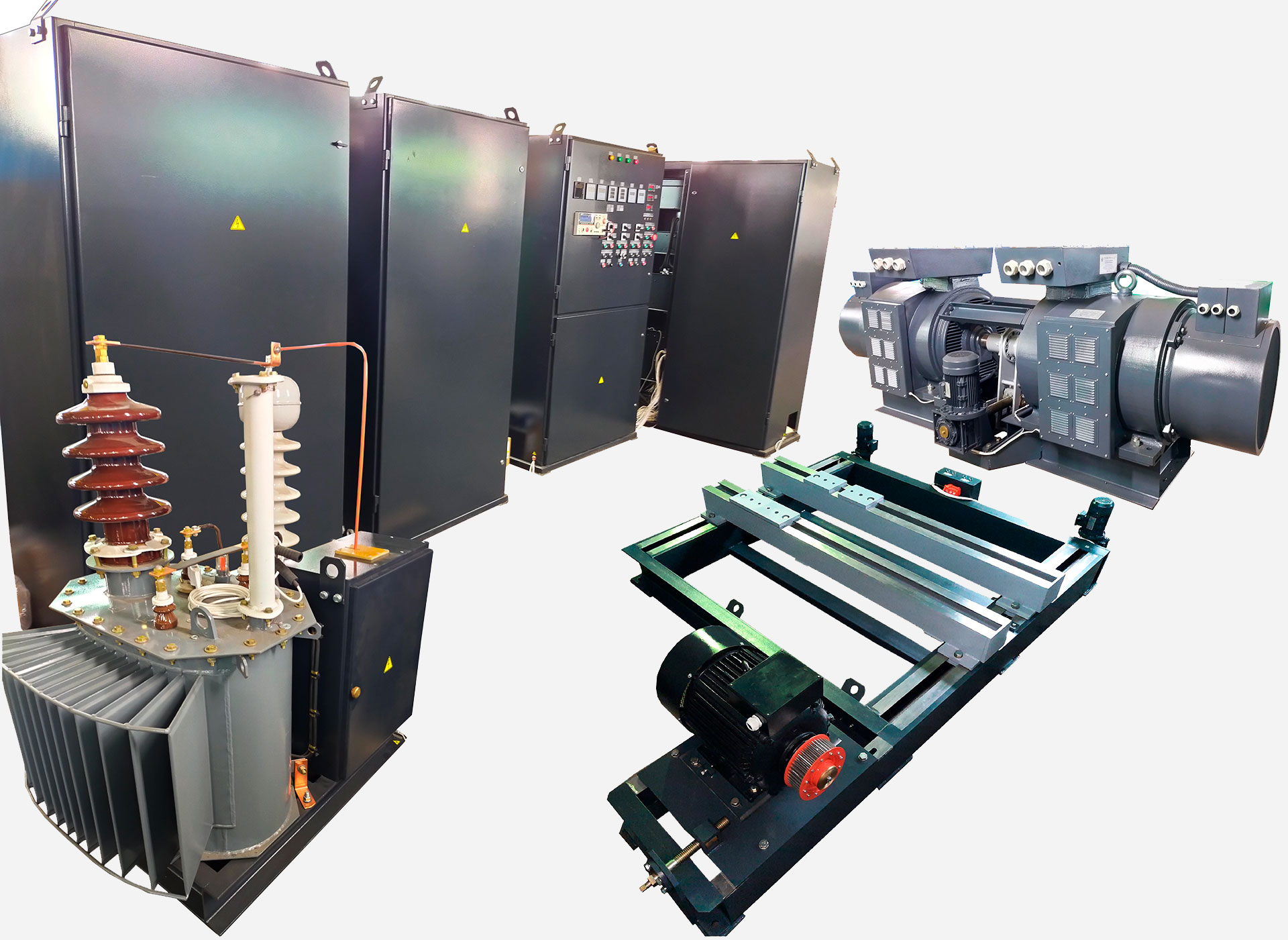

Станция предназначена для испытания асинхронных и синхронных электродвигателей переменного тока мощностью от 100 до 1000 кВт после капитального ремонта. Схема станции предусматривает приемо-сдаточные испытания по ГОСТ 31606-2012, ГОСТ 10169-77, ГОСТ 11828-86. Номинальное напряжение питания — 380 В (1000 А), количество испытательных мест — 1, площадь, занимаемая станцией, — 72 м².
Описание
Станция предназначена для испытания асинхронных и синхронных электродвигателей переменного тока мощностью от 100 до 1000кВт после капитального ремонта.
Схема станции предусматривает проведение приемо-сдаточных испытаний электродвигателей переменного тока в объеме требований ГОСТ 31606-2012, ГОСТ 10169-77, ГОСТ 11828-86.
Установленное на станции оборудование позволяет выполнять следующие виды испытаний:
— измерение сопротивления изоляции обмоток относительно корпуса и между обмотками;
— измерение сопротивления обмоток постоянному току в практически холодном состоянии;
-испытания при повышенной частоте вращения;
— испытание изоляции обмоток относительно корпуса машины и между обмотками на электрическую прочность переменным напряжением частотой 50Гц;
— испытание межвитковой изоляции обмоток на электрическую прочность;
— определение тока и потерь холостого тока;
-определение тока и потерь короткого замыкания;
-определение коэффициента трансформации (для машин с фазным ротором);
-обкатка электродвигателей на холостом ходу;
-определение характеристики холостого хода для синхронных машин.
Прокрутка испытываемого синхронного электродвигателя в режиме холостого хода приводным электродвигателем осуществляется посредством зубчато-ременной передачи.
Технические характеристики
Питание и площадь
| Номинальное напряжение питания 50Гц, В | 380 (1000А) |
| Количество испытательных мест | 1 |
| Площадь, занимаемая станцией, м2 | 72 |
Выходные регулируемые напряжения
| Выходное регулируемое трехфазное напряжение, В | |
| Пост1 (50Гц) | 10÷650 (Imax — 355A) |
| Пост2 (50Гц) | 250÷10000 (Imax — 30A) |
| Выходное регулируемое напряжение пост. тока, В | |
| Пост3 | 0÷60 (Imax – 315А) |
Выходное регулируемое напряжение, В
| Пост4 (50Гц) | 0÷27500 (Imax — 0,36А) |
| Пост5 (мегаомметр) | 500, 1000 |
| Пост5 (50Гц) | 100÷5000 (Imax — 0,02А) |
Габариты и масса: шкафы
| Габаритные размеры (ДхШхВ) / масса, мм / кг | |
| Шкаф низкого напряжения (ШНН) | 1680х780х2120 / 600 |
| Шкаф контрольно-силовой (ШКС) | 1250х800х2120 / 520 |
| Шкаф высокого напряжения (ШВН) | 1070х880х2120 / 500 |
| Шкаф постоянного тока (ШПТ) | 1070х940х2120 / 500 |
Габариты и масса: регулятор и испытательное поле
| Габаритные размеры (ДхШхВ) / масса, мм / кг | |
| Индукционный регулятор 500кВт | 3300х1300х1250 / 3500 |
| Испытательное поле | 3400х2350х800 / 1200 |
Габариты и масса: блоки и трансформатор
| Габаритные размеры (ДхШхВ) / масса, мм / кг | |
| Испытательный блок высоковольтный (ИБВ) | 1150х700х1280 / 440 |
| трансформатор силовой 630кВА 10/0,69кВ | 1340х1000х1650 / 1870 |
| Миллиомметр цифровой GOM-7804 | 283х223х102 / 4 |
Возможны изменения основных параметров по Вашему техническому заданию
* Производитель имеет право без предварительного уведомления вносить изменения в изделие, которые не ухудшают его технические характеристики, а являются результатом работ по усовершенствованию его конструкции или технологии производства
Документы
Разборка и очистка
Полная спецификация и технические характеристики
Станция предназначена для испытания асинхронных и синхронных электродвигателей переменного тока мощностью от 100 до 1000 кВт после капитального ремонта. Схема станции предусматривает приемо-сдаточные испытания по ГОСТ 31606-2012, ГОСТ 10169-77, ГОСТ 11828-86. Номинальное напряжение питания — 380 В (1000 А), количество испытательных мест — 1, площадь, занимаемая станцией, — 72 м².
