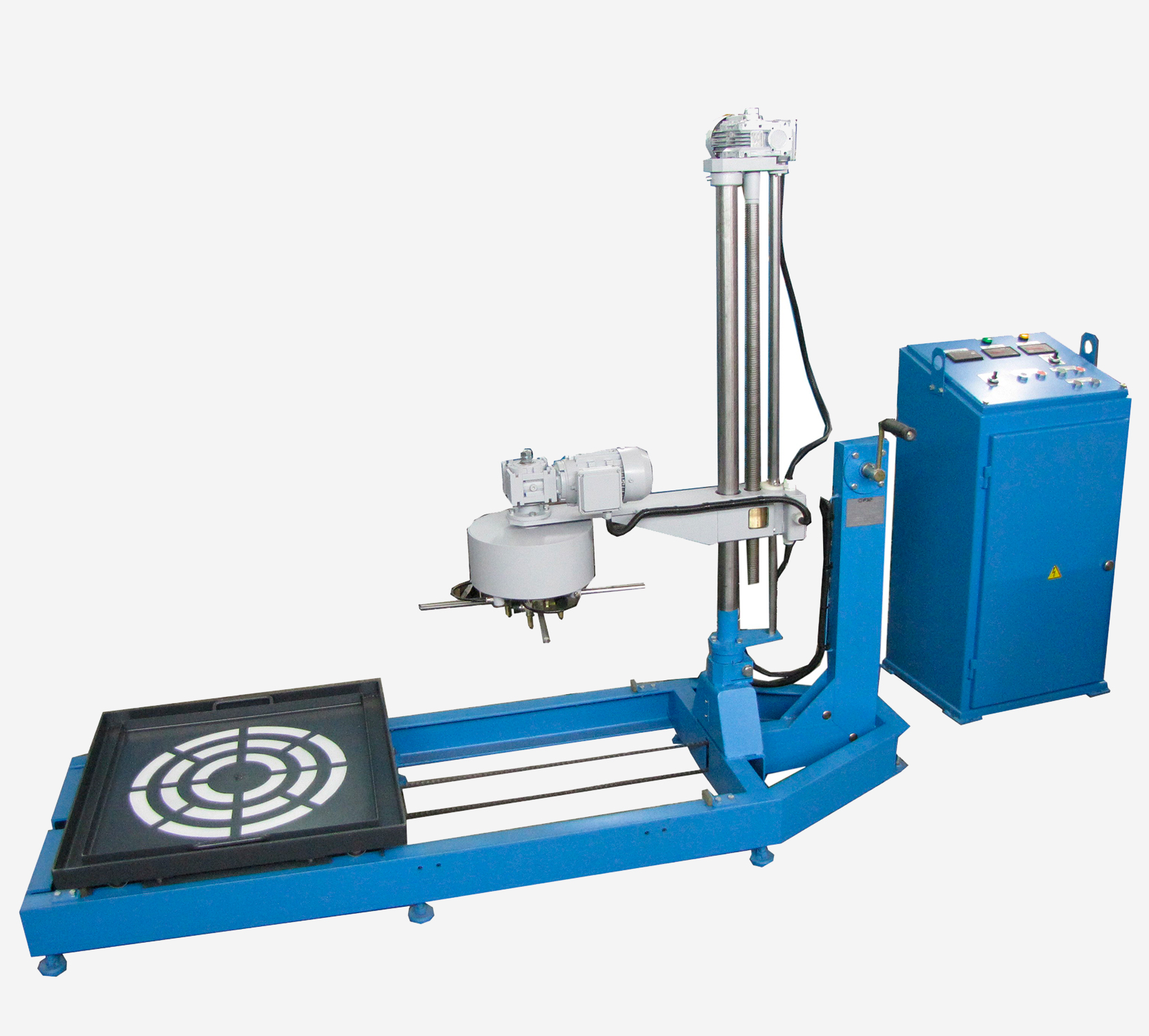

Установка капельной пропитки
Артикул: 04.03.62
Установка капельной пропитки предназначена для пропитки лаками и компаундами обмоток статоров асинхронных электрических двигателей мощностью до 100 кВт, а также токовой сушки обмоток. Масса статора — до 1000 кг, длина — до 1000 мм. Напряжение питания станка — 380 В, установочная мощность — 11 кВт.
Описание
Установка капельной пропитки предназначена для пропитки лаками и компаундами обмоток статоров асинхронных электрических двигателей мощностью до 100кВт, а также токовой сушки обмоток.
Подробное описание установки капельной пропитки 04.03.62
Технические характеристики
Статор и узел пропитки
| Масса статора, кг | 1000 max |
| Диаметр вращения сопел, мм | 120…550 |
| Длина пропитываемого статора, мм | 1000 max |
| Вместимость бачка для пропитывающего состава, л | 6,7 |
Приводы узла пропитки
| Частота вращения узла пропитки, об/мин | 1÷21 |
| Привод узла пропитки | электромеханический |
| Привод ходового винта узла пропитки | Электромеханический |
Электропитание
| Напряжение питания станка (50Гц), В | 380 |
| Установочная мощность, кВт | 11 |
| Выходное напряжение 50Гц, В | 0..45 |
Сушка и воздух
| Ток нагрева обмотки максимальный, А | 200 |
| Расход воздуха, м3/ч | 2000 |
| Время сушки, час/мин/сек | до 99 часов |
| Диапазон регулировки температуры нагрева обмотки, С° | 120 max |
Фундамент и габариты установки
| Требования к фундаменту | специальный фундамент не требуется |
| Габаритные размеры установки (ДхШхВ), мм | 2100 х 720 х 1650 |
Шкаф управления и масса
| Габаритные размеры шкафа (ДхШхВ), мм | 550 х 480 х 1040 |
| Масса установки / шкафа управления, кг | 240/135 |
Возможны изменения основных параметров по Вашему техническому заданию
* Производитель имеет право без предварительного уведомления вносить изменения в изделие, которые не ухудшают его технические характеристики, а являются результатом работ по усовершенствованию его конструкции или технологии производства
