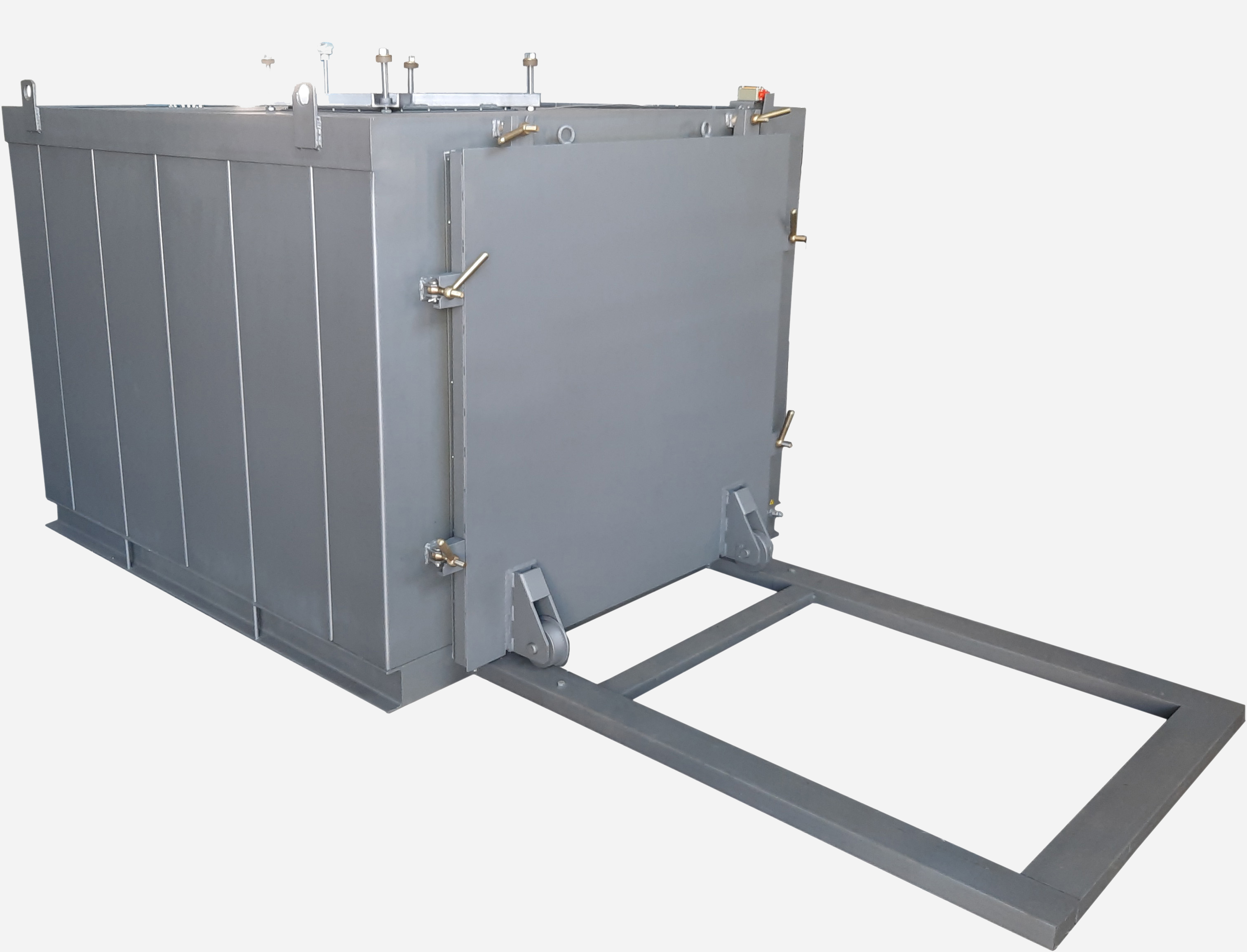

Установка обжиговая малая
Артикул: 04.02.23М
Обжиг статоров и роторов электрических машин для дальнейшего извлечения обмоток при капитальном ремонте. Оснащена дожигателем летучих фракций продуктов пиролиза — снижает выброс дыма и запаха в цехе.
Описание
Установка обжиговая 04.02.23МД предназначена только для обжига элементов электрических машин (статоров и роторов) с целью дальнейшего извлечения из них обмоток при осуществлении капитального ремонта.
Установка снабжена дожигателем летучих фракций продуктов обжига (пиролиза), что позволяет снизить объём дыма и продуктов горения, выделяемых в производственное помещение и атмосферу.
Запрещается использовать установку для обжига каких-либо других изделий: оснастки, кабеля, обмоток трансформаторов, а также обмоток, уже извлечённых из магнитопроводов.
Технические характеристики
Камера обжига
| Максимальная температура | 420 °C |
| Мощность нагревателей | 26 кВт |
| Тип нагревателя | спираль (нихром) |
| Кол-во спиралей | 3 шт |
| Внутр. размеры камеры | 1450×1200×1050 мм |
Дожигатель
| Максимальная температура | 800 °C |
| Мощность нагревателей | 9 кВт |
| Тип нагревателя | спираль (нихром) |
| Кол-во спиралей | 1 шт |
| Напряжение сети | 380 В |
Транспортировка
| Средство | тележка грузовая |
| Грузоподъёмность | 2000 кг |
| Платформа (Д×Ш) | 1450×1100 мм |
| Кол-во Привод тележки | электромеханический |
| Ход тележки | 1200 мм |
Габариты
| Установленная мощность | 36 кВт |
| Печь (Д×Ш×В) | 4200×2000×1700 мм |
| Масса печи | 2350 кг |
| Шкаф упр. | 580×340×1070 мм |
| Темп. эксплуатации шкафа | +12…+40 °C |
* Производитель имеет право без предварительного уведомления вносить изменения в изделие, которые не ухудшают его технические характеристики, а являются результатом работ по усовершенствованию его конструкции или технологии производства
Документы
Разборка и очистка
Полная спецификация и технические характеристики
Установка обжиговая 04.02.23М предназначена только для обжига элементов электрических машин (статоров и роторов), с целью дальнейшего извлечения из них обмоток, при осуществлении капитального ремонта.
Запрещается использовать для обжига каких-либо других изделий (оснастки; кабеля; обмоток трансформаторов; обмоток, уже извлеченных из магнитопроводов).
