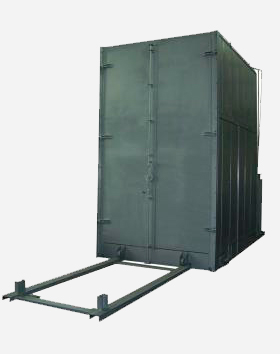

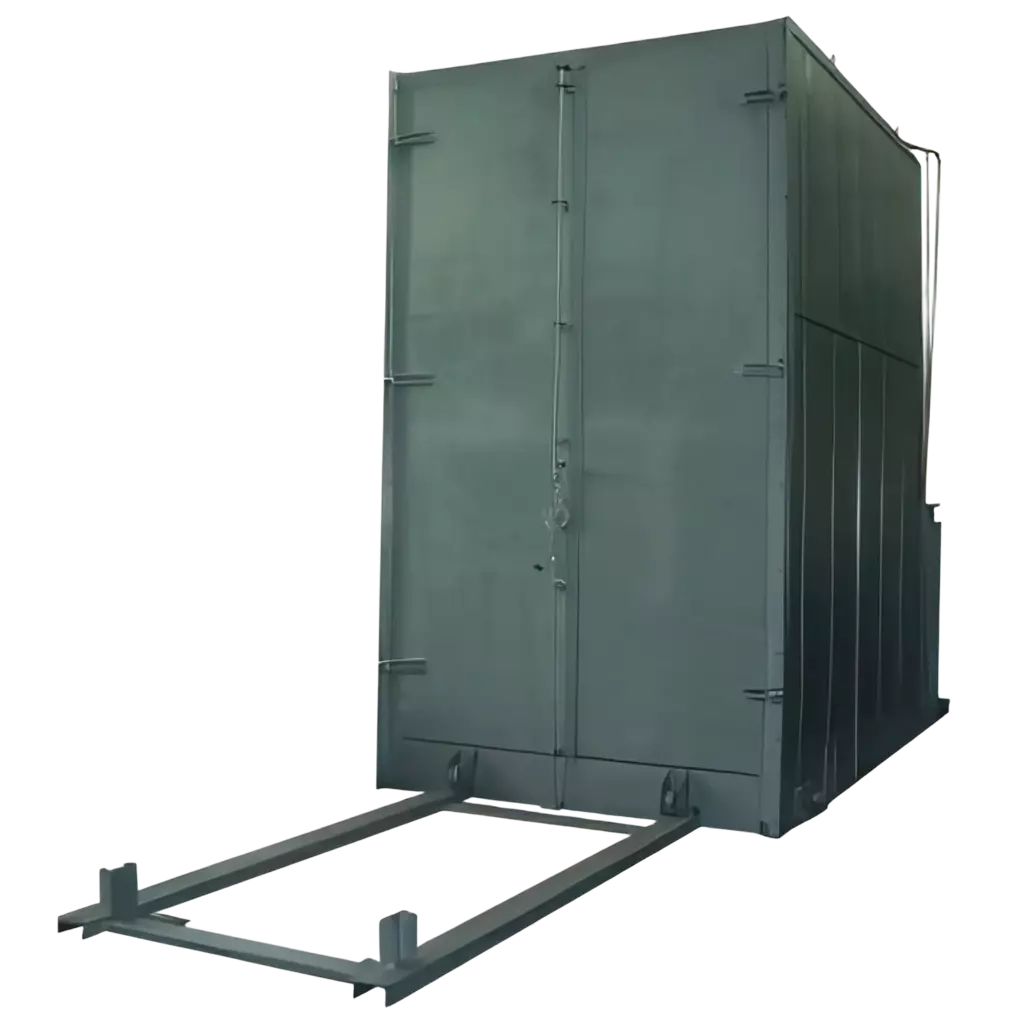

Установка сушильная
Артикул: 04.02.09
Установка сушильная электрокалориферная тупиковая предназначена для сушки лакокрасочного покрытия изделий. Сушка осуществляется интенсивным обдувом изделий рециркулируемым воздухом, нагреваемым в электрокалориферах по программе, задаваемой пользователем. Максимальная температура сушки — 200 °C, два калорифера по 64 кВт, установленная мощность — 134,6 кВт.
Описание
Установка сушильная электрокалориферная тупиковая предназначена для сушки лакокрасочного покрытия изделий. Сушка осуществляется интенсивным обдувом изделий рециркулируемым воздухом, нагреваемым в электрокалориферах по программе, задаваемой пользователем.
Технические характеристики
Температура, вентилятор и калорифер
| Максимальная температура сушки,0С | 200 |
| Исполнение | взрывозащищенное |
| Мощность, кВт | 64 |
| Количество калориферов | 2 |
Транспортировка
| Средства транспортировки изделий | тележка самоходная |
| Грузоподъемность, т.с. | 5 |
| Габариты платформы, мм | |
| Длина | 2000 |
| Ширина | 1250 |
| Привод тележки | электромеханический |
Пневмооборудование и электропитание
| Количество, шт | 2 |
| Управление пневмоцилиндрами | автоматическое |
| Установленная мощность, кВт | (64х2)+5.5+1.1=134.6 |
| Напряжение питания, Вт | 380 |
Габаритные размеры установки, мм
| Длина без приставных рельс | 4150 |
| Длина с приставными рельсами | 6350 |
| Ширина | 2170 |
| Высота | 3520 |
Условия эксплуатации шкафа управления
| Температура окружающего воздуха | +5…+500С |
| Атмосферное давление, кПа | 86…107 |
| Относительная влажность воздуха (при температуре +350С),% | 30…80 |
Камера, воздух и масса
| Внутренние размеры сушильной камеры (ДхШхВ), мм | 2500х1740х2920 |
| Габаритные размеры шкафа управления, мм | 570 х 300 х 1000 |
| Расход воздуха вытяжной вентиляции, м3/час | 500…1000 |
| Расход воздуха при обдуве клеммных коробок, м3/час | 100 |
| Масса установки/ шкафа управления, кг | 4200/30 |
Возможны изменения основных параметров по Вашему техническому заданию
* Производитель имеет право без предварительного уведомления вносить изменения в изделие, которые не ухудшают его технические характеристики, а являются результатом работ по усовершенствованию его конструкции или технологии производства
