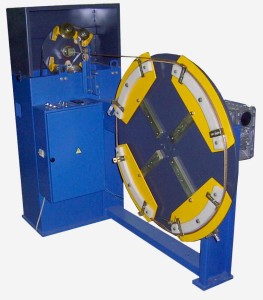

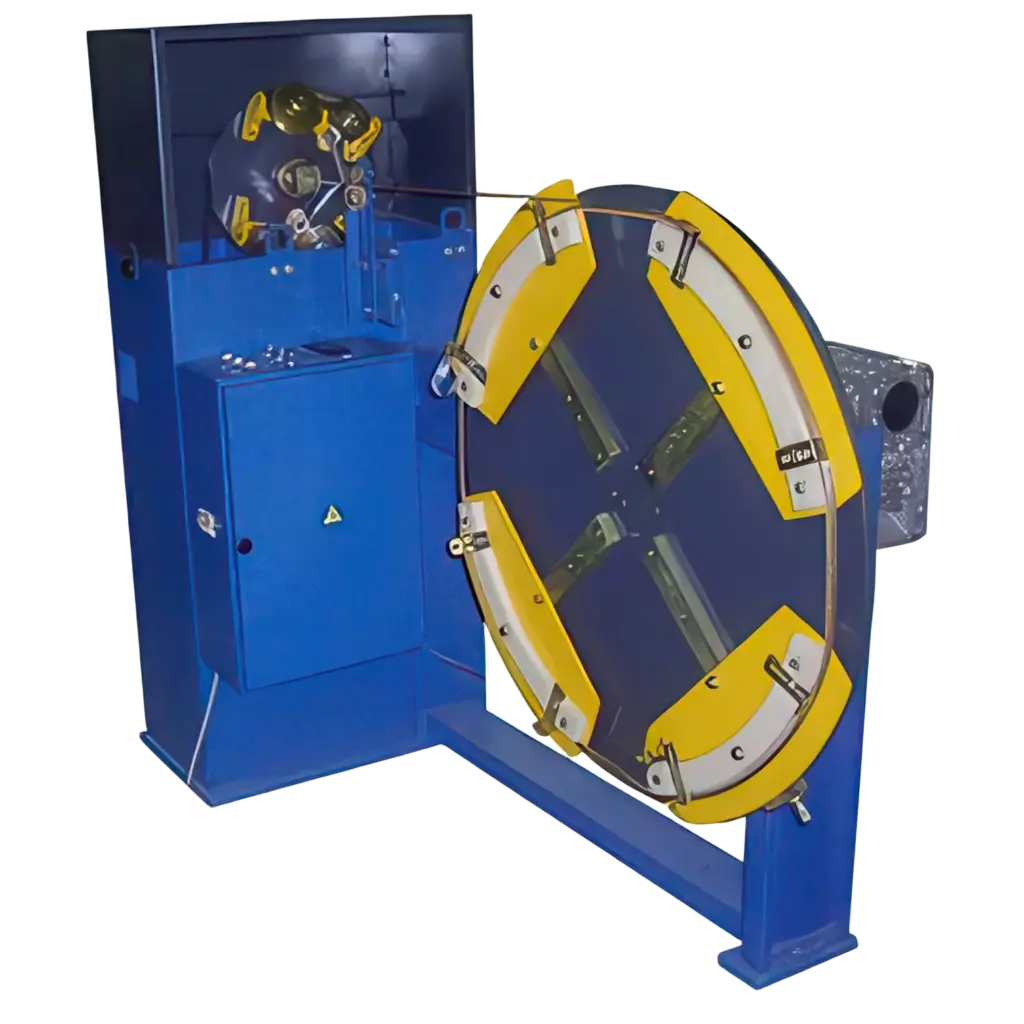

Станок намоточный
Артикул: 04.03.03
Станок предназначен для намотки круговых заготовок высоковольтных секций электрических машин с одновременной изолировкой проводников изоляционным материалом. Внутренний диаметр заготовки — 420…1080 мм, сечение плоского провода — от 1 х 3,5 до 4 х 7,4 мм. Частота вращения обмоточной головки — 85…300 об/мин, установленная мощность — 0,74 кВт.
Описание
Станок предназначен для намотки круговых заготовок высоковольтных секций электрических машин с одновременной изолировкой проводников изоляционным материалом.
Технические характеристики
Заготовка и провод
| Внутренний диаметр заготовки, мм | 420…..1080 |
| Линейная скорость провода при заготовке диаметром 1000 мм, м/мин | 1,6…5,6 |
| Сечение плоского провода, мм | 1 х 3,5…..4 х 7,4 |
Частота вращения
| Частота вращения обмоточной головки, об/мин | 85…300 |
| Частота вращения планшайбы, об/мин | 0,5…1,8 |
Приводы
| Привод обмоточной головки, тип | ременный |
| Привод планшайбы, тип | электромеханический |
Электропитание и габариты
| Напряжение питания (50Гц), В | 220 |
| Установленная мощность, кВт | 0.74 |
| Габаритные размеры (ДхШхВ) / масса, мм / кг | 1860 х 950 х 1540 / 420 |
Возможны изменения основных параметров по Вашему техническому заданию
* Производитель имеет право без предварительного уведомления вносить изменения в изделие, которые не ухудшают его технические характеристики, а являются результатом работ по усовершенствованию его конструкции или технологии производства
