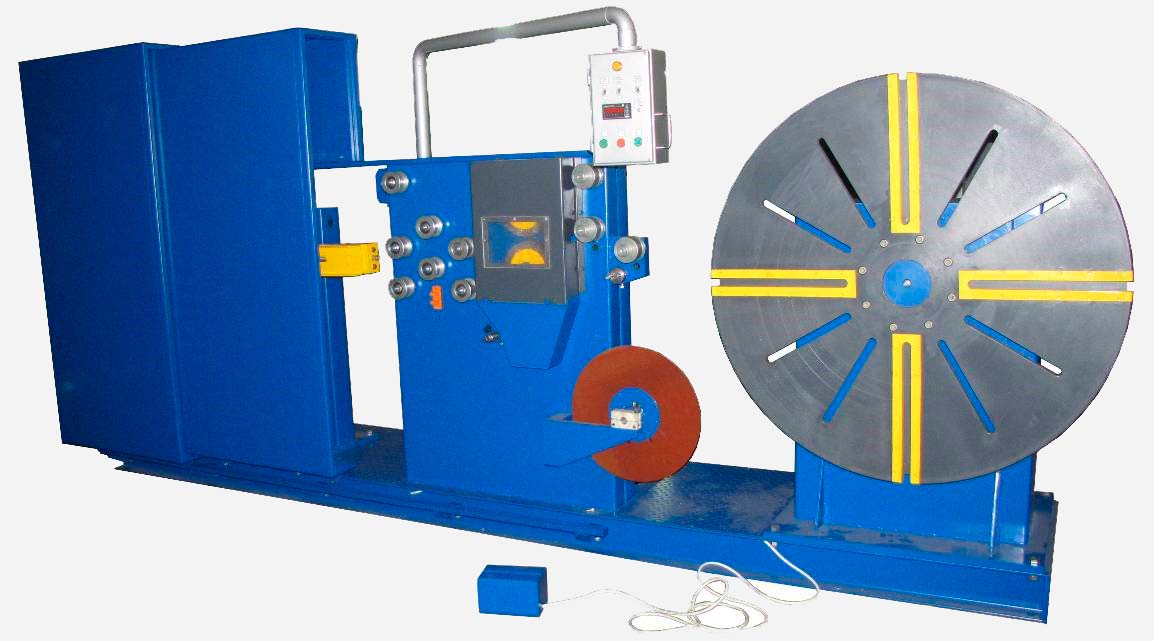

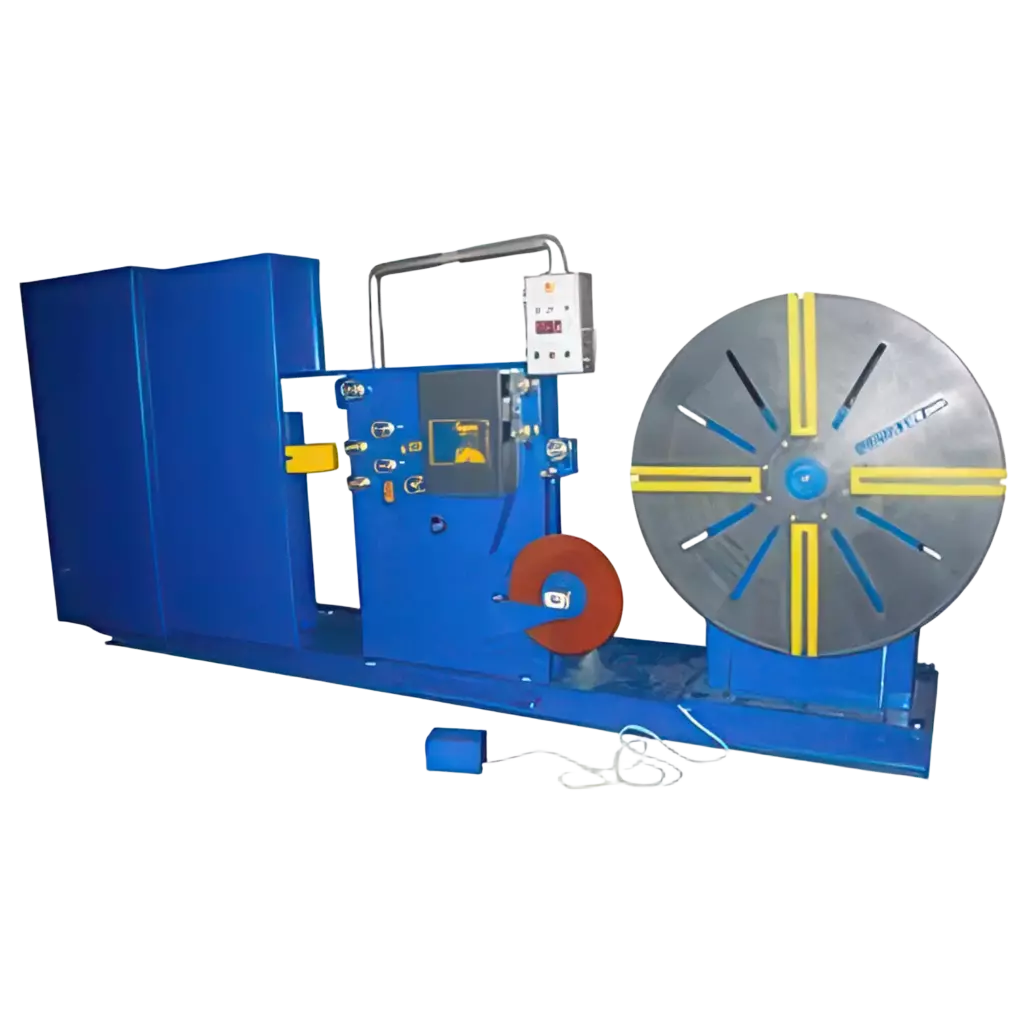

Установка для намотки секций грузоподъемных электромагнитов
Артикул: 04.03.05
Установка предназначена для намотки секций грузоподъёмных электромагнитов из новой или старой (восстановленной) медной ленты с прокладкой слоя изоляции (электромагниты типа М62, М42, М22, ПМ25). Ширина медной ленты — 20…30 мм, толщина — 0,4…1,5 мм. Планшайба вертикальная диаметром 1300 мм. Напряжение питания станка — 380 В, установочная мощность — 6,2 кВт.
Описание
Установка предназначена для намотки секций грузоподъёмных электромагнитов из новой или старой (восстановленной) с прокладкой слоя изоляции медной ленты (электромагниты типа М62,М42,М22,ПМ25).
Технические характеристики
Медная лента и изоляция
| Ширина медной ленты, мм | 20…30 |
| Толщина медной ленты, мм | 0,4…1,5 |
| Изолировочный материал | бумага асбестовая электроизоляционная ГОСТ23779-95, лента асбестовая электроизоляционная ЛАЭ — ТТ(ТПл) ТУ 34 92-002-31-885305-2003 |
Размеры наматываемых секций
| Круглые (max наружный Ø), мм | 1500 |
| Прямоугольные, мм | |
| Внутренний размер меньшей стороны | 200 min |
| Наружный размер большей стороны | 1500 max |
| Масса секции, кг | 250 max |
Планшайба и привод планшайбы
| Тип | вертикальная |
| Диаметр, мм | 1300 |
| Привод планшайбы | |
| Тип привода | электромеханический с возможностью реверса |
| Скорость намотки, об/мин | 6…25 |
Узел очистки провода и питание
| Частота вращения щёток, об/мин | 3000 |
| Щётки | |
| Количество, шт | 4 |
| Напряжение питания станка (50Гц), В | 380 |
| Установочная мощность, кВт | 6.2 |
Габариты, мм: длина
| Длина без приставки | 4550 |
| Длина с приставкой | 5570 |
Габариты, мм: ширина, высота и масса
| Ширина | 1070 |
| Высота | 2050 |
| Масса, кг | 2500 |
Возможны изменения основных параметров по Вашему техническому заданию
* Производитель имеет право без предварительного уведомления вносить изменения в изделие, которые не ухудшают его технические характеристики, а являются результатом работ по усовершенствованию его конструкции или технологии производства
