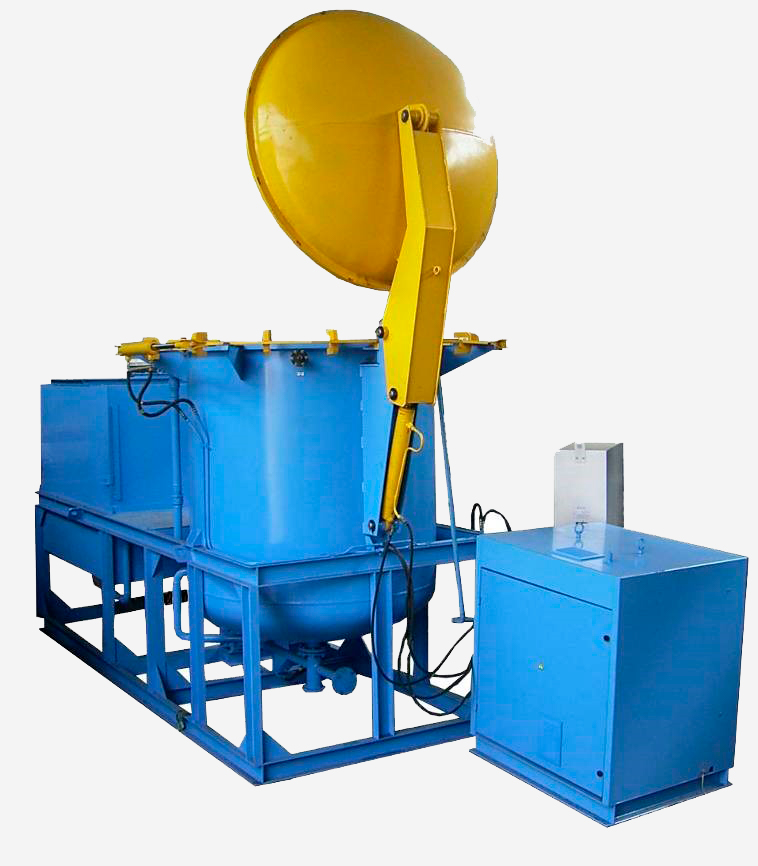

Установка пропиточная вакуумная 04.02.39.1600
Артикул: 04.02.39.1600
Установка предназначена для пропитки лаками МЛ-92, ГФ-95 и КО-916 обмоток статоров и якорей электродвигателей. Полный объем пропиточного бака — 4 м³, внутренний диаметр — 1600 мм, высота — 2340 мм. Механизмы открывания крышки и приводы кранов гидравлические. Напряжение питания — 380 В, установленная мощность — 9 кВт.
Описание
Установка предназначена для пропитки лаками МЛ-92; ГФ-95; КО-916 обмоток статоров и якорей электродвигателей.
Технические характеристики
Бак пропиточный
| Полный объем, м3 | 4 |
| Диамметр внутренний, мм | 1600 |
| Высота, мм | 2340 |
| Рабочая высота, мм | 1600 |
Бак резервный
| Объем бака, м3, макс | 4,7 |
| Рабочий объем лака, м3 | min 3,9; max 4,6 |
| Габаритные размеры (ДхШхВ),мм | 2030 х 1640 х 1450 |
Гидравлические механизмы
| Механизм открывания крышки пропиточного бака, тип | гидравлический |
| Механизм привода клещевого зажима крышки пропиточного бака, тип | гидравлический |
| Механизм привода шарового крана лакопровода, тип | гидравлический |
| Механизм привода шаровых кранов вакуумпровода,тип | гидравлический |
Насос, вакуум и распределительная станция
| Насос перекачки лака, шт | 1 |
| Агрегат вакуумный электронасосный, шт | 1 |
| Датчик давления-разрежения, шт | 1 |
| Распределительная станция, шт | 1 |
| Марка используемых масел | HLP32 Gradient |
| Габаритные размеры (ДхШхВ) / масса, мм / кг | 1050 х 860 х 1200 / 380 |
Габариты: пропиточный агрегат и шкаф управления
| Пропиточный агрегат | |
| Габаритные размеры (ДхШхВ) / масса, мм / кг | 5500х2260х3100/3180 |
| Шкаф управления | |
| Габаритные размеры (ДхШхВ) / масса, мм / кг | 800х380х1870/150 |
Электропитание
| Напряжение питания (50Гц), В | 380 |
| Установленная мощность, кВт | 9 |
Возможны изменения основных параметров по Вашему техническому заданию
* Производитель имеет право без предварительного уведомления вносить изменения в изделие, которые не ухудшают его технические характеристики, а являются результатом работ по усовершенствованию его конструкции или технологии производства
