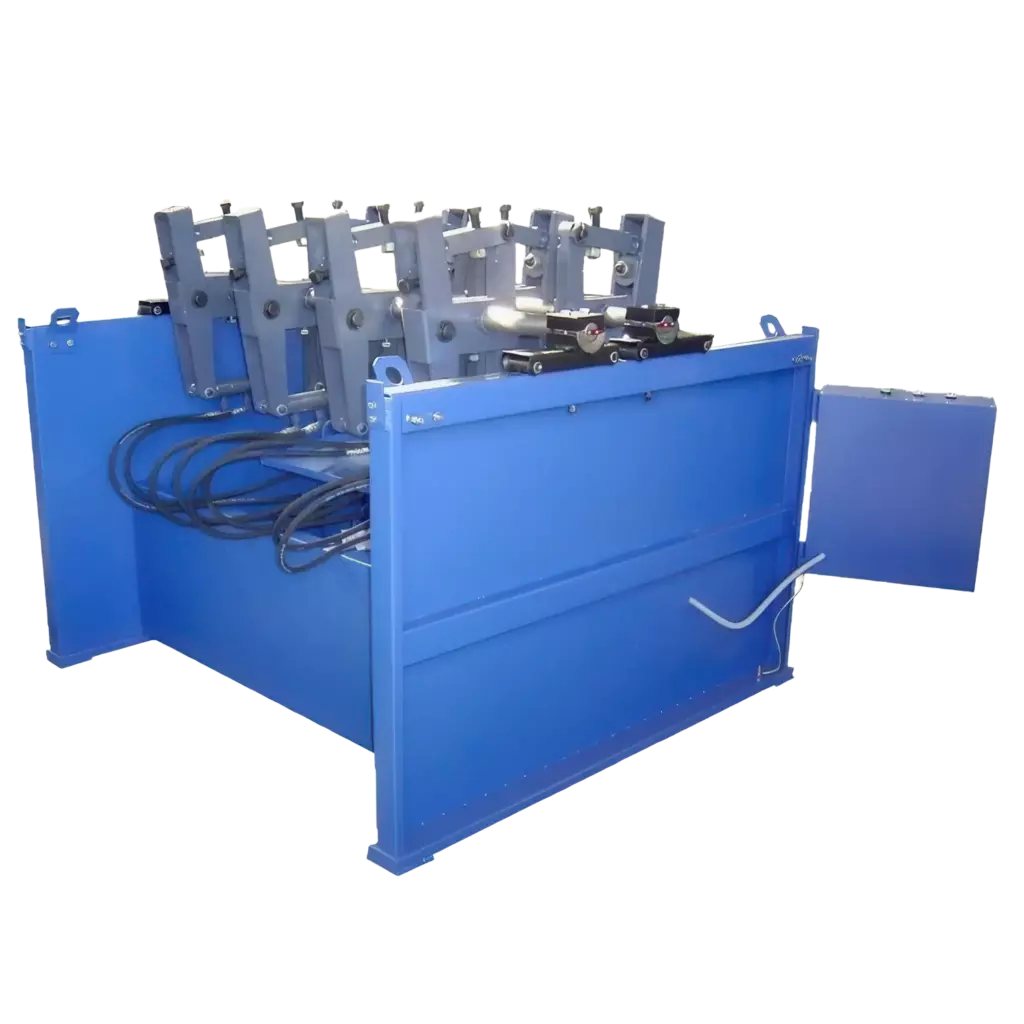

Пресс гидравлический для опрессовки катушек КЭМ
Артикул: 04.03.13
Пресс предназначен для опрессовки пазовых частей катушек (жестких секций) крупных электрических машин. Выпускается в исполнениях 04.03.13/М01 и 04.03.13/М02. Усилие прессования струбцины — 2900 кгс в горизонтальной и 1500 кгс в вертикальной плоскости, центральный угол катушки — 10°…140°. Длина пазовой части — 200…1200 мм (М01) и 200…1500 мм (М02), напряжение питания — 380 В.
Описание
Пресс предназначен для опрессовки пазовых частей катушек (жестких секций) крупных электрических машин.
Технические характеристики
Электропитание
| Наименование параметров | 04.03.13/М01 | 04.03.13/М02 |
|---|---|---|
| Напряжение питания (50Гц), В | 380 | 380 |
| Номинальная потребляемая мощность, кВт | 2,2 | 2,2 |
Усилие прессования струбцины, кгс
| Наименование параметров | 04.03.13/М01 | 04.03.13/М02 |
|---|---|---|
| В горизонтальной плоскости | 2900 | 2900 |
| В вертикальной плоскости | 1500 | 1500 |
Катушка и пресспланки
| Наименование параметров | 04.03.13/М01 | 04.03.13/М02 |
|---|---|---|
| Центральный угол катушки, град. | 100…1400 | 100…1400 |
| Длина пазовой части катушки, мм | 200…1200 | 200…1500 |
| Количество струбцин, фиксирующих пресспланку, шт | 3 | 4 |
| Количество устанавливаемых пресспланок, шт | 2 | 2 |
Гидросистема и габариты
| Наименование параметров | 04.03.13/М01 | 04.03.13/М02 |
|---|---|---|
| Привод зажимов пресспланок | гидравлический | гидравлический |
| Максимальное давление в гидросистеме, кг/см2 | 150 | 150 |
| Габаритные размеры (ДхШхВ) / масса, мм / кг | 1300х1510х1380/550 | 1700х1510х1380/650 |
Возможны изменения основных параметров по Вашему техническому заданию
* Производитель имеет право без предварительного уведомления вносить изменения в изделие, которые не ухудшают его технические характеристики, а являются результатом работ по усовершенствованию его конструкции или технологии производства
