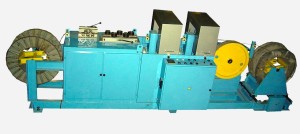

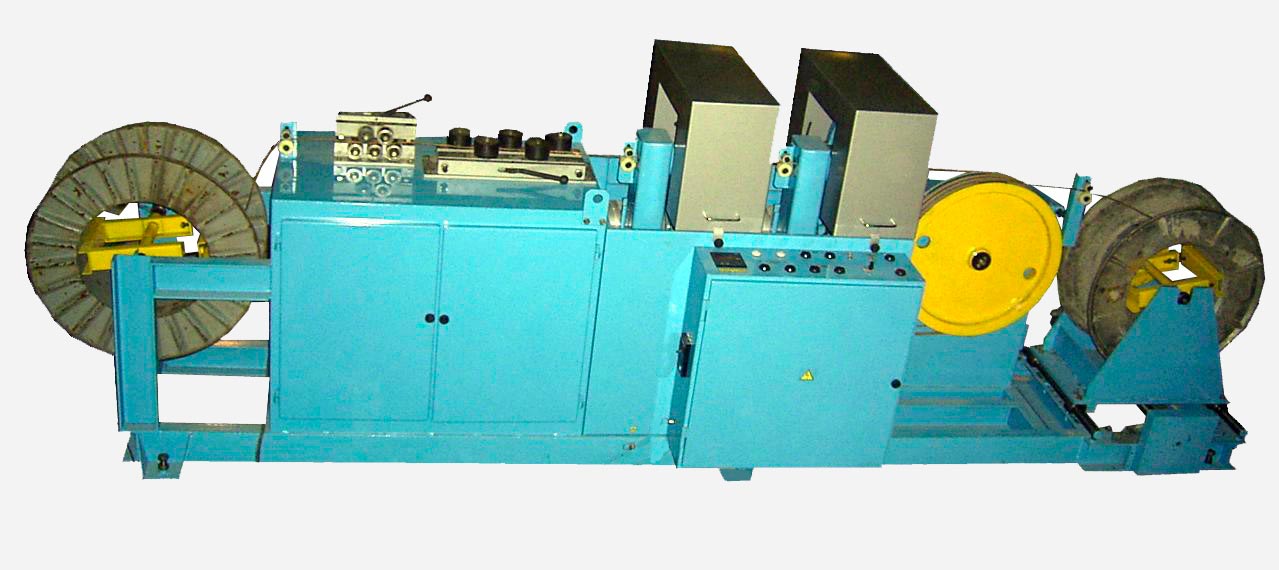

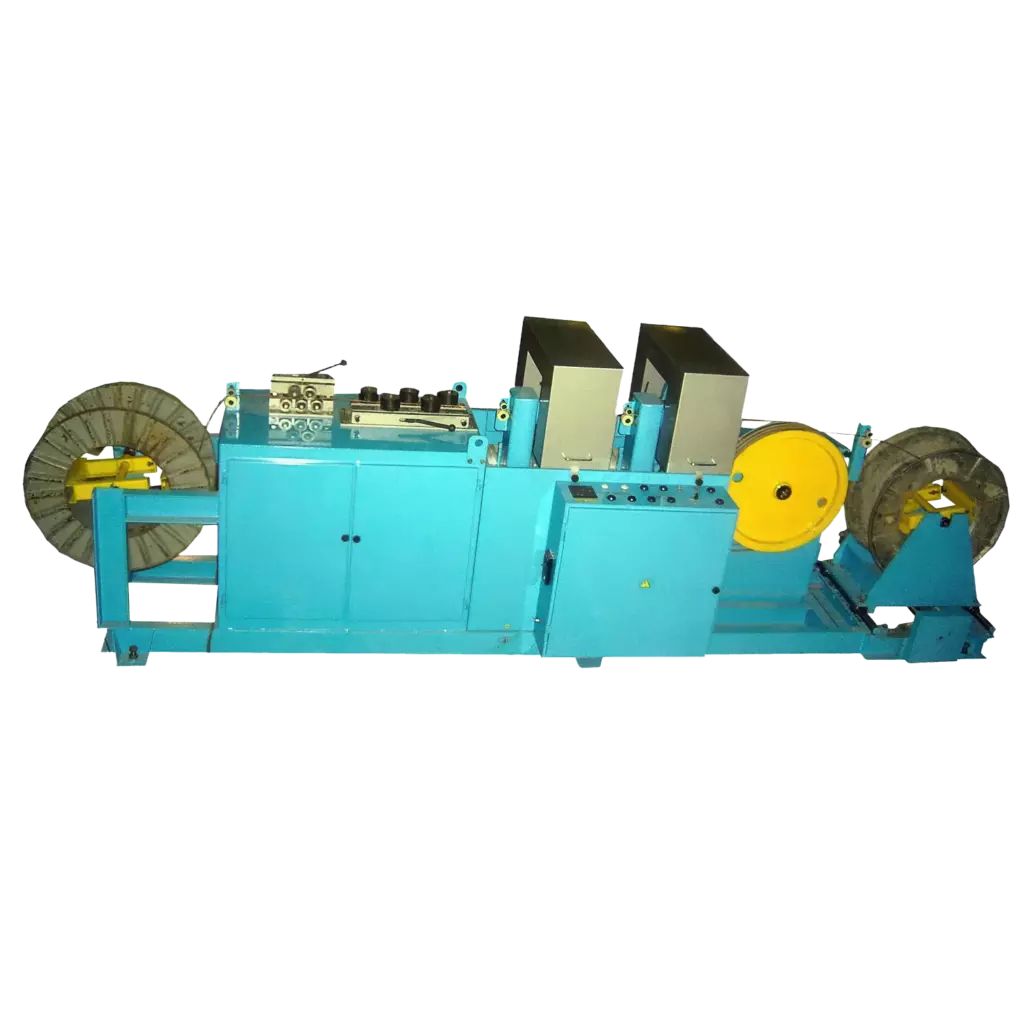

Установка изолирования провода
Артикул: 03.04.06
Установка предназначена для наложения изоляции из стекловолокна на медные провода круглого и прямоугольного сечения с одновременной подклейкой, пропиткой и сушкой. Станок для обмотки имеет два центрошпульных обмотчика и три ванночки для лака. Общая мощность печи сушки — 24 кВт, напряжение питания — 380 В, установленная мощность — 27,3 кВт.
Описание
Установка предназначена для наложения изоляции из стекловолокна на медные провода круглого сечения диаметром от 1,68 до 4,1 мм и прямоугольного сечения с размерами меньшей стороны от 1,08 до 3,05 мм и большей стороны от 3,05 до 9,3 мм с одновременной подклейкой, пропиткой и сушкой.
Технические характеристики
Станок для обмотки: обмотчики
| Количество центрошпульных обмотчиков, шт | 2 |
| Число оборотов обмотчиков, об/мин | |
| I обмотчик | 1300 |
| II обмотчик | 1384 |
Станок для обмотки: барабан и ванночки
| Число оборотов тянущего барабана, об/мин | 4,3…13,3 |
| Линейная скорость провода, м/мин | 3,8…11,7 |
| Количество ванночек для лака, шт | 3 |
| Привод хода станка | Электромеханический |
Печь сушки
| Количество ходов печи, шт | 4 |
| Общая мощность печи, кВт | 24 |
| Привод печи | Электромеханический |
Приемное устройство
| Привод приемного устройства | Электромеханический |
| Вес провода в бухте, кг max | 300 |
Электропитание
| Напряжение питания (50Гц), В | 380 |
| Установленная мощность, кВт | 27.3 |
Габариты и масса
| Габаритные размеры (ДхШхВ) / масса, мм / кг | 8900x800x1600/1500 |
Возможны изменения основных параметров по Вашему техническому заданию
* Производитель имеет право без предварительного уведомления вносить изменения в изделие, которые не ухудшают его технические характеристики, а являются результатом работ по усовершенствованию его конструкции или технологии производства
