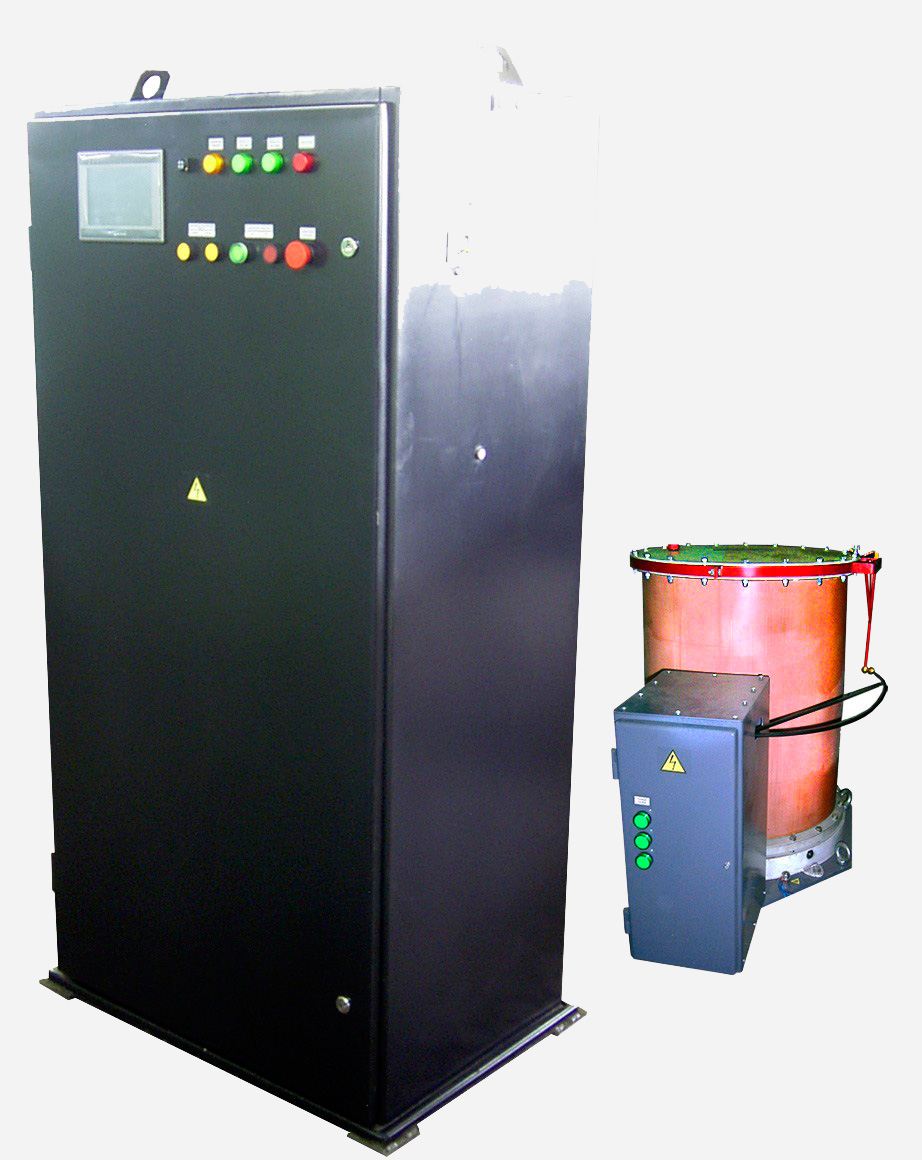

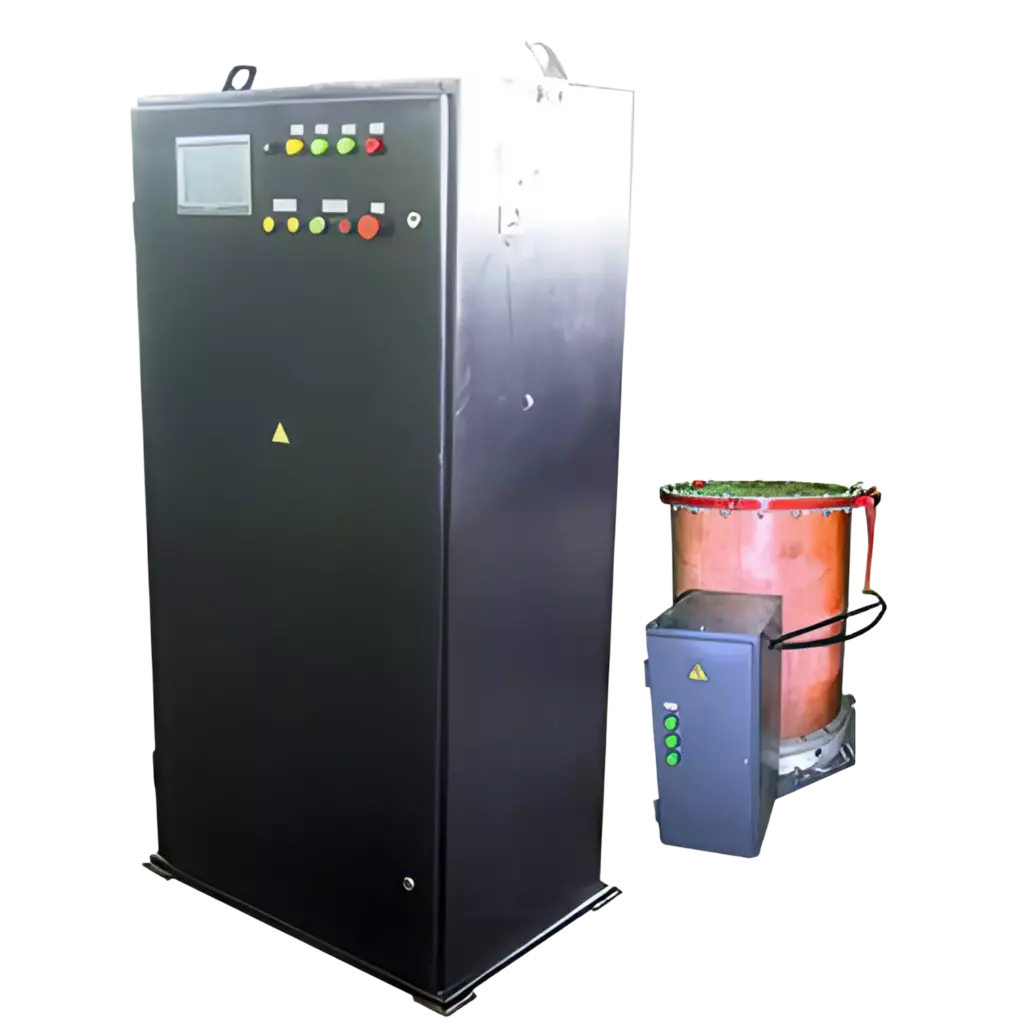

Установка для испытания корпусной изоляции электрических машин
Артикул: 02.01.11.02
Установка предназначена для испытания корпусной (главной) изоляции электрических машин. Схема установки позволяет выполнять измерение сопротивления изоляции и коэффициента абсорбции обмотки относительно корпуса и испытание изоляции на электрическую прочность в объеме требований ГОСТ 12.2.003-91. Номинальное напряжение питания — 220 В (50 Гц), площадь, занимаемая стендом, — 16 м².
Описание
Установка предназначена для испытания корпусной (главной) изоляции электрических машин.
Схема установки позволяет выполнять следующие виды испытаний в объеме требований ГОСТ 12.2.003-91:
-измерение сопротивления изоляции и коэффициента абсорбции обмотки относительно корпуса;
-испытание изоляции обмотки относительно корпуса на электрическую прочность.
Результаты испытаний автоматически заносятся в протокол и сохраняются в электронной базе данных с возможностью вывода на печать.
Технические характеристики
Питание, площадь и установка GPI-745А
| Номинальное напряжение питания (50Гц), В | 220 |
| Потребляемая мощность, кВт | до 30 |
| Площадь, занимаемая стендом, м2 | 16 |
| Установка для измерения параметров безопасности электрооборудования GPI-745А | |
| Класс точности | 5 |
| Интерфейс | RS-232 |
Испытательные напряжения и сопротивление
| Действующее значение испытательного переменного напряжения главной изоляции, кВ | |
| Пост 1 | от 0,1 до 5 (Iутечки=0.1÷40мА) |
| Пост 2 | от 0,1 до 35 (Iутечки=0.1÷850мА) |
| Действующее значение испытательного постоянного напряжения главной изоляции, В | 500,1000 |
| Измерение сопротивления изоляции, МОм | 1÷9900 |
Время выдержки
| Время выдержки испытательного напряжения напряжения главной изоляции, с | |
| Пост 1 | до 180 |
| Пост 2 | до 600 |
Габаритные размеры (ДхШхВ) / масса, мм/кг
| Шкаф управления | 850 х 640 х 1700 / 280 |
| Трансформатор испытательный ИОМ-35/30 | 1040х670х760/275 |
Преобразователь измерительный переменного напряжения CC-U/V: 1SVR 040 009 R1400
| Измеряемый сигнал, В | 0÷50 |
| Измеряемая частота, Гц | до 600 |
| Выходной сигнал, мА | 4÷20 |
| Время установления показаний, мс | 150 |
| Класс точности | 0,5 |
Преобразователь измерительный переменного напряжения CC-U/I: 1SVR 040 007 R0200
| Измеряемый сигнал, В | 0÷1 |
| Измеряемая частота, Гц | до 600 |
| Выходной сигнал, мА | 4÷20 |
| Время установления показаний, мс | 150 |
| Класс точности | 0,5 |
Возможны изменения основных параметров по Вашему техническому заданию
* Производитель имеет право без предварительного уведомления вносить изменения в изделие, которые не ухудшают его технические характеристики, а являются результатом работ по усовершенствованию его конструкции или технологии производства
