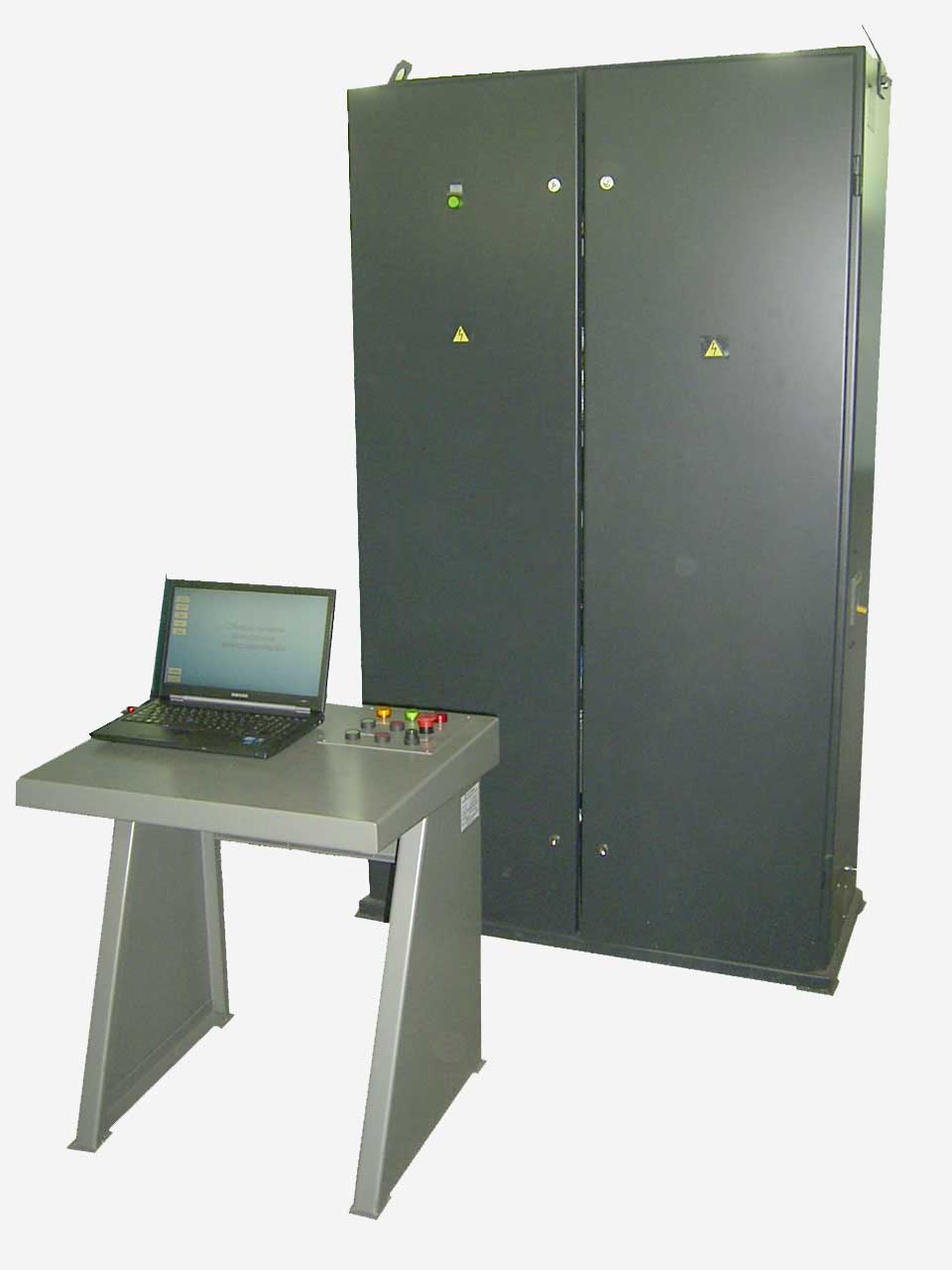

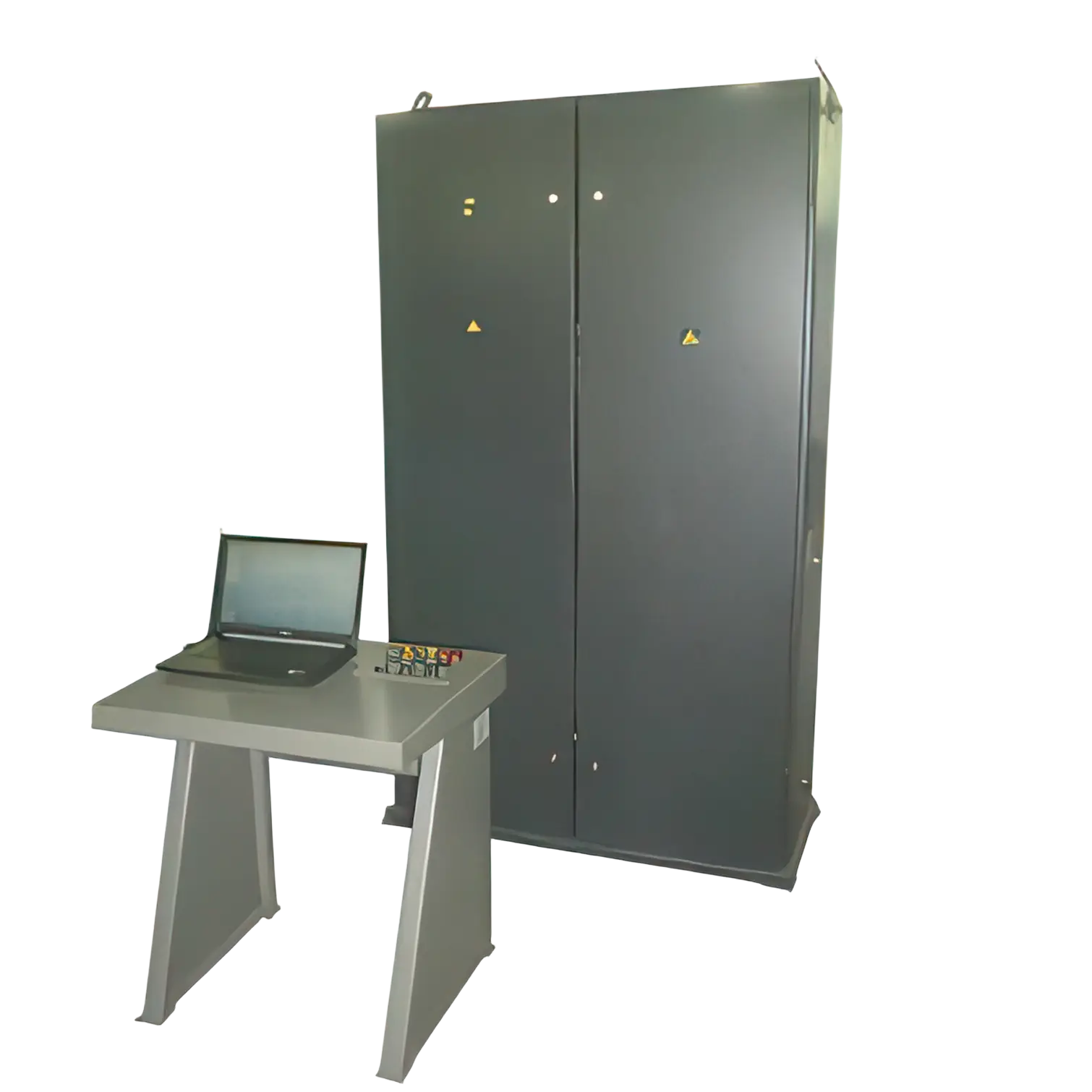

Автоматизированный стенд испытания асинхронных электродвигателей мощностью до 100 кВт
Артикул: 02.01.07А.01
Автоматизированный стенд предназначен для испытания асинхронных электродвигателей переменного тока частотой 50 Гц, напряжением 380 В, с короткозамкнутыми и фазными роторами, мощностью до 100 кВт после капитального ремонта. Схема стенда предусматривает приёмо-сдаточные испытания по ГОСТ 183-74. За восьмичасовую смену испытывается 10 двигателей, режим работы стенда — ПВ 60%.
Описание
Стенд предназначен для испытания асинхронных электродвигателей переменного тока частотой 50Гц, напряжением 380В с короткозамкнутыми и фазными роторами, мощностью до 100кВт после капитального ремонта.
Схема стенда предусматривает проведение приемо-сдаточных испытаний электродвигателей с короткозамкнутым и фазным ротором в объеме требований ГОСТ 183-74.
Установленное на стенде оборудование позволяет производить следующие виды испытаний:
— измерение сопротивления изоляции обмоток относительно корпуса и между фазами обмоток;
— испытание изоляции обмоток относительно корпуса на электрическую прочность;
— измерение сопротивления обмоток постоянному току в практически холодном состоянии;
— опыт холостого хода;
Последовательность проведения испытаний строго определена. Оператор имеет возможность исключать из списка отдельные испытания.
Результаты испытаний автоматически заносятся в протокол и сохраняются в электронной базе данных с возможностью вывода на печать.
Технические характеристики
Питание и производительность
| Номинальное напряжение питания 50Гц, В | 380 (400А) |
| Количество испытательных мест | 1 |
| Количество испытываемых двигателей в смену (8 часов), шт | 10 |
Испытываемые двигатели
| Номинальное напряжение испытываемых двигателей (50Гц), кВ | 0,4 |
| Диапазон номинальных мощностей испытываемых двигателей, кВт | до 100 |
| Номинальные обороты испытываемых двигателей, об/мин | 750-3000 |
Режим работы и испытательные напряжения
| Режим работы стенда | ПВ 60% |
| Сила тока нагрузки, А | 400 |
| Выходное испытательное напряжение (постоянное), В | 500,1000 |
| Выходное испытательное В/В напражение (50Гц),В | 1800 |
Габариты и масса
| Габаритные размеры шкаф контрольно-силовой (ДхШхВ) / масса, мм / кг | 1250х550х2000/350 |
| Габаритные размеры пульт управления (ДхШхВ) / масса, мм / кг | 700х650х810/50 |
Возможны изменения основных параметров по Вашему техническому заданию
* Производитель имеет право без предварительного уведомления вносить изменения в изделие, которые не ухудшают его технические характеристики, а являются результатом работ по усовершенствованию его конструкции или технологии производства
