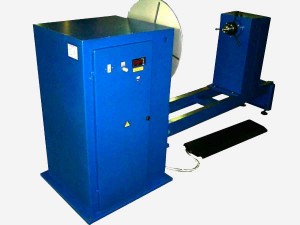

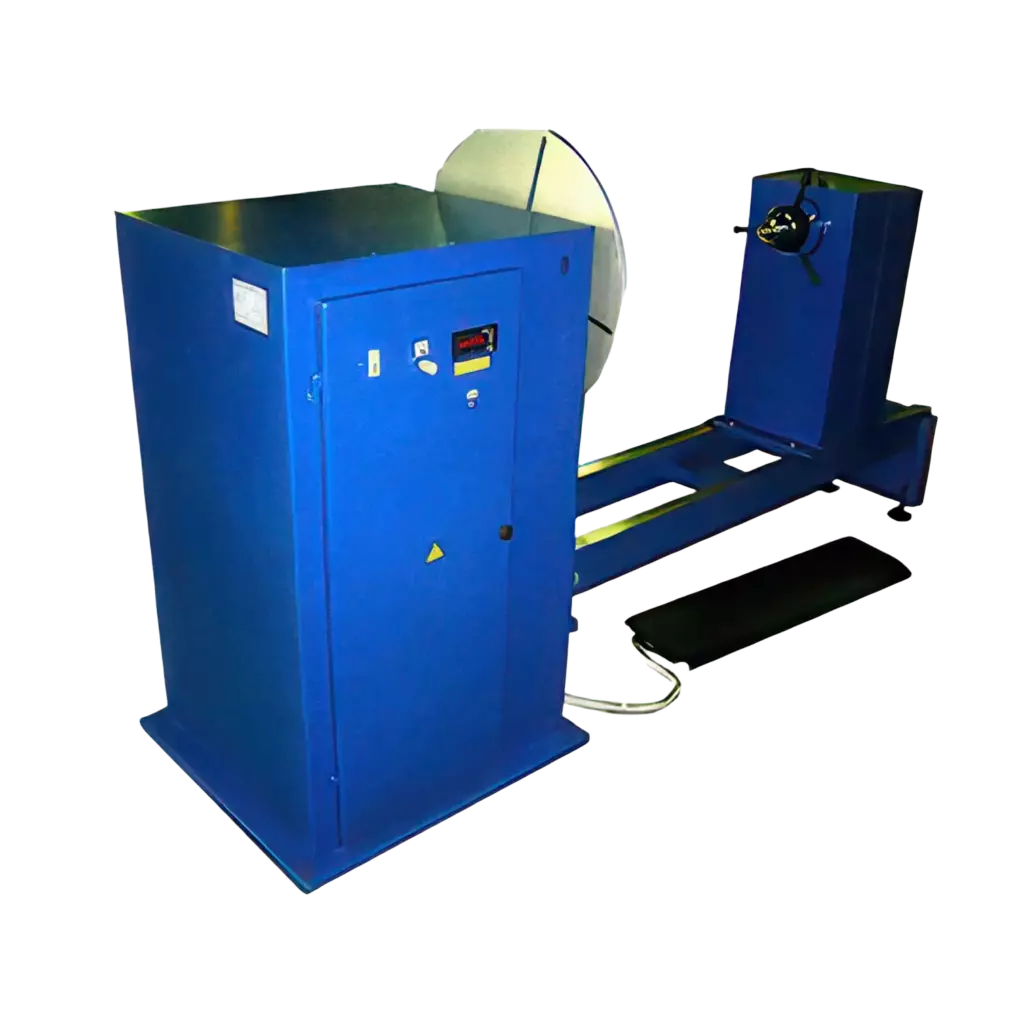

Станок намоточный
Артикул: 04.03.32
Станок предназначен для намотки катушек трансформаторов из проводников круглого и прямоугольного сечения на бакелитовые (электрокартонные) цилиндры раздвижных намоточных шаблонов. Скорость вращения планшайбы — 0…44 об/мин, максимальная длина шаблонов — 1160 мм. Привод — электродвигатель 1,5 кВт с редуктором РС110-40-23 и преобразователем частоты MX2 AB015-E.
Описание
Станок предназначен для намотки катушек трансформаторов из проводников круглого и прямоугольного сечения на бакелитовые (электрокартонные) цилиндры раздвижных намоточных шаблонов.
Технические характеристики
Планшайба и шаблоны
| Скорость вращения планшайбы, об/мин | 0…44 |
| Максимальная длина устанавливаемых намоточных шаблонов, мм | 1160 |
Размеры наматываемых проводников
| Круглые, диаметр, мм | 1,0…5,2 |
| Прямоугольные, сечением, мм.кв. | 3,0…48 |
Привод планшайбы: электродвигатель
| Тип | AIS90L4 |
| Мощность, кВт | 1,5 |
| Частота вращения, об/мин | 950 |
Привод планшайбы: редуктор
| Редуктор, тип | РС110-40-23 |
| Передаточное отношение, i | 40 |
Привод планшайбы: преобразователь частоты
| Преобразователь частоты, тип | MX2 AB015-E |
| Мощность, кВт | 1,5 |
| Выходная частота, Гц | 1-90 |
| Выходное напряжение, В | 220 |
Электропитание и габариты
| Напряжения питания (50Гц), В | 220 |
| Потребляемая мощность, кВт | 1,5 |
| Габаритные размеры (ДхШхВ) / масса, мм / кг | 2530 х 700 х 1340 / 360 |
Возможны изменения основных параметров по Вашему техническому заданию
* Производитель имеет право без предварительного уведомления вносить изменения в изделие, которые не ухудшают его технические характеристики, а являются результатом работ по усовершенствованию его конструкции или технологии производства
