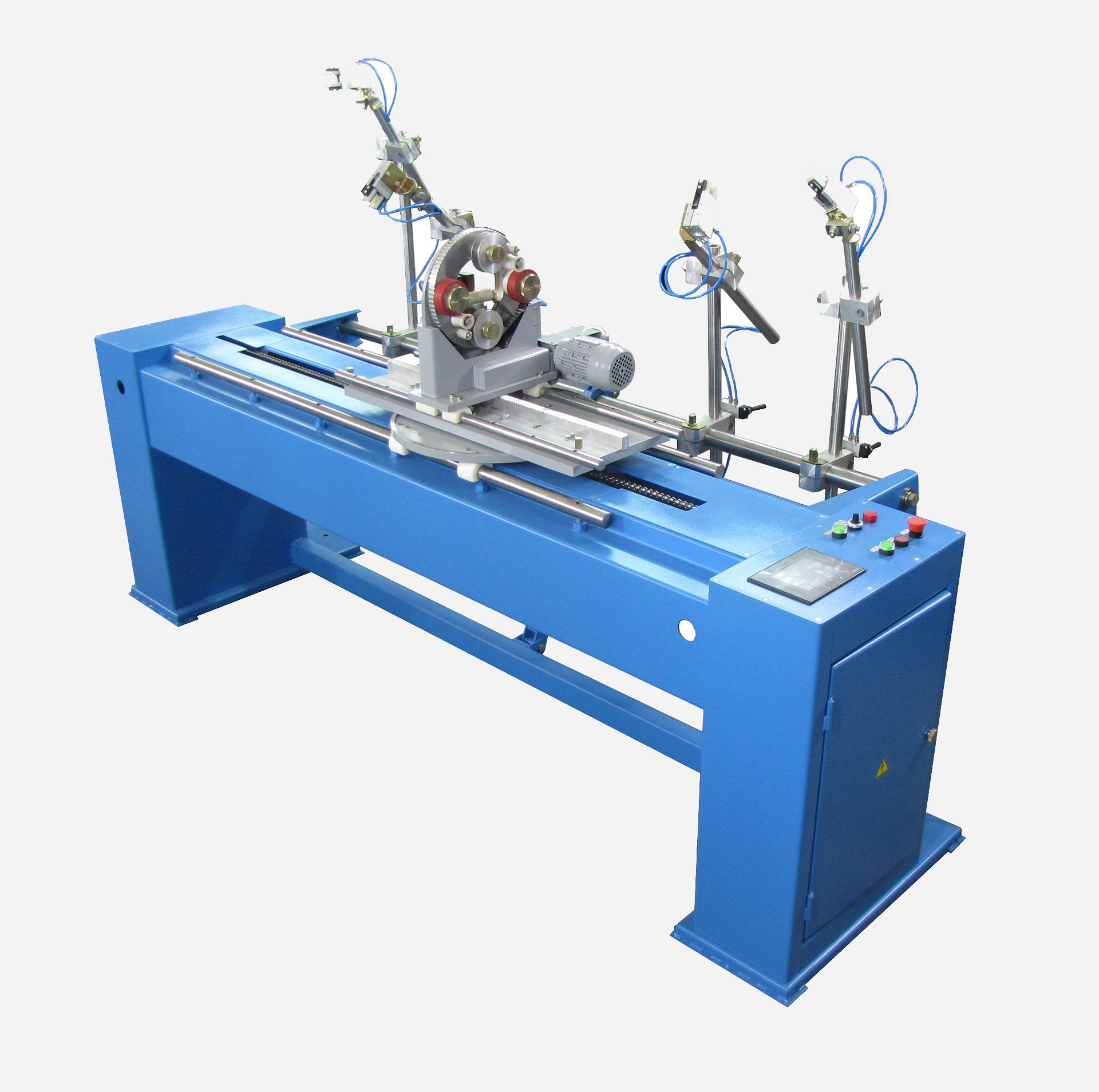

Станок для наложения корпусной изоляции на статорные катушки кэм
Артикул: 04.03.37
Станок предназначен для наложения корпусной изоляции на статорные катушки (секции) крупных электрических машин. Изолировка выполняется при перемещении обмоточной головки в обе стороны со ступенчатым наложением изоляции на лобовых участках. Скорость изолировки — 2,2 м/мин, частота вращения обмоточной головки — 20 — 270 об/мин, установленная мощность — 0,99 кВт.
Описание
Станок предназначен для наложения корпусной изоляции на статорные катушки (секции) крупных электрических машин (КЭМ). Изолировка выполняется при перемещении обмоточной головки в обе стороны с обеспечением ступенчатого наложения изоляции на лобовых участках. Станок может применяться как при изготовлении, так и при ремонте крупных электрических машин в условиях стационарного электроремонтного производства.
Подробное описание станка для наложения корпусной изоляции на статорные катушки кэм 04.03.37
Технические характеристики
Размеры изолируемой секции, мм
| Длина изолируемой секции, мм | 200 – 2000 |
| Длина пазовой части изолируемой секции, мм | 1250 max |
| Ширина изолируемой секции, мм | 160 – 500 |
| Длина изолируемой лобовой части, мм | до 350 |
Проводник и угол перехода
| Минимальное сечение проводника изолируемой секции, мм | 5 х 20 |
| Максимальное сечение проводника изолируемой секции, мм | 30 х 40 |
| Угол перехода с пазовой части изолируемой секции на лобовую, град | 35 — 60 |
Режим изолировки
| Скорость изолировки, м/мин | 2,2 |
| Величина нахлеста , мм | 13 max |
| Частота вращения обмоточной головки, об/мин | 20 — 270 |
Изолирующая лента
| Ширина изолирующей ленты, мм | 20 |
| Наружный диаметр рулона изолирующей ленты, мм | 90 |
| Минимальный внутренний диаметр рулона изолирующей ленты, мм | 30 |
Приводы
| Привод обмоточной головки (намотка), тип | зубчатоременный |
| Привод перемещения обмоточной головки (платформа), тип | реечный |
| Привод поворотной плиты, тип | червячный редуктор |
| Привод перемещения основания плиты (основание), тип | цепной |
Питание и габариты
| Установленная мощность, кВт | 0,99 |
| Габаритные размеры (ДхШхВ) / масса, мм / кг | 2580 х 1050 х 1350 / 450 |
Возможны изменения основных параметров по Вашему техническому заданию
* Производитель имеет право без предварительного уведомления вносить изменения в изделие, которые не ухудшают его технические характеристики, а являются результатом работ по усовершенствованию его конструкции или технологии производства
Документы
Разборка и очистка
Полная спецификация и технические характеристики
Видео
Станок предназначен для наложения корпусной изоляции на статорные катушки (секции) крупных электрических машин. Изолировка выполняется при перемещении обмоточной головки в обе стороны со ступенчатым наложением изоляции на лобовых участках. Скорость изолировки — 2,2 м/мин, частота вращения обмоточной головки — 20 — 270 об/мин, установленная мощность — 0,99 кВт.
