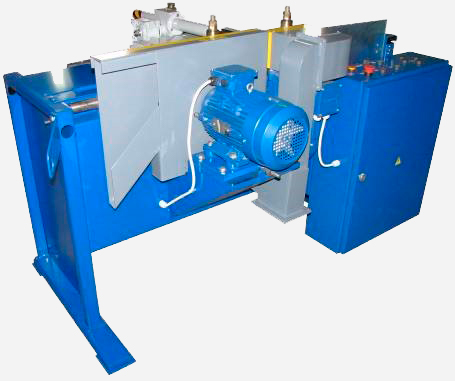

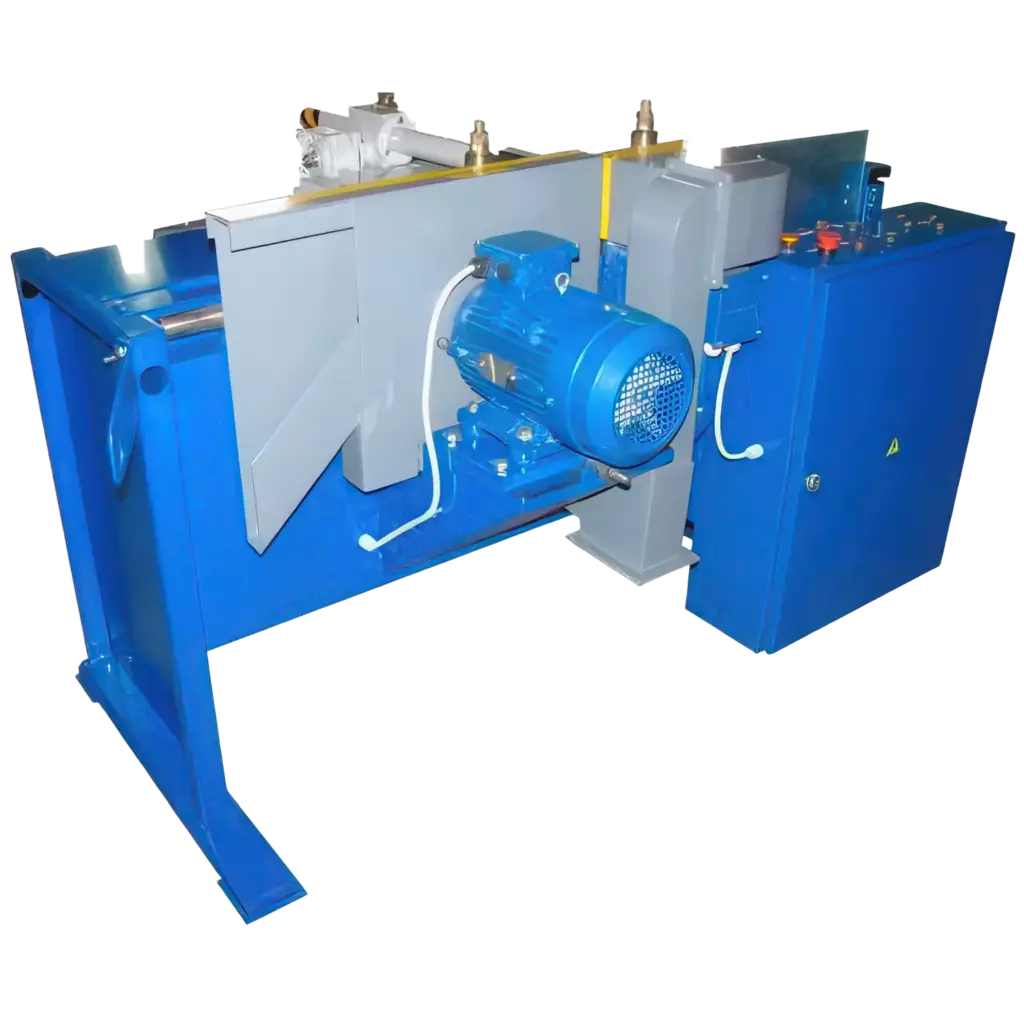

Станок для изготовления пазовых клиньев
Артикул: 04.02.17
Станок предназначен для изготовления из обрезных досок деревянных пазовых клиньев, применяемых в электроремонтном производстве для фиксации катушек обмоток в пазах статоров электродвигателей мощностью до 100 кВт. Размеры заготовки: длина 450 мм, ширина до 280 мм, толщина 50 мм. Частота вращения фрезы и пилы — 2850 об/мин, установленная мощность — 8,36 кВт.
Описание
Станок предназначен для изготовления из обрезных досок деревянных пазовых клиньев, применяемых в электроремонтном производстве для фиксации катушек обмоток в пазах статоров электродвигателей мощностью до 100 кВт.
Технические характеристики
Размеры заготовки, мм
| Длина, мм | 450 |
| Ширина макс., мм | 280 |
| Толщина, мм | 50 |
Фреза и пила
| Фреза | |
| Частота вращения, об/мин | 2850 |
| Пила, тип | дисковая строгальная твердосплавная ∅350 |
| Частота вращения, об/мин | 2850 |
Приводы суппортов
| Привод продольного суппорта | цепная передача |
| Привод поперечного суппорта | реечная передача |
Электропитание и габариты
| Напряжение питания (50Гц), В | 380 |
| Установленная мощность, кВт | 8.36 |
| Габаритные размеры станка (ДхШхВ) / масса, мм / кг | 1630 х 1350 х 1080 / 400 |
Возможны изменения основных параметров по Вашему техническому заданию
* Производитель имеет право без предварительного уведомления вносить изменения в изделие, которые не ухудшают его технические характеристики, а являются результатом работ по усовершенствованию его конструкции или технологии производства
