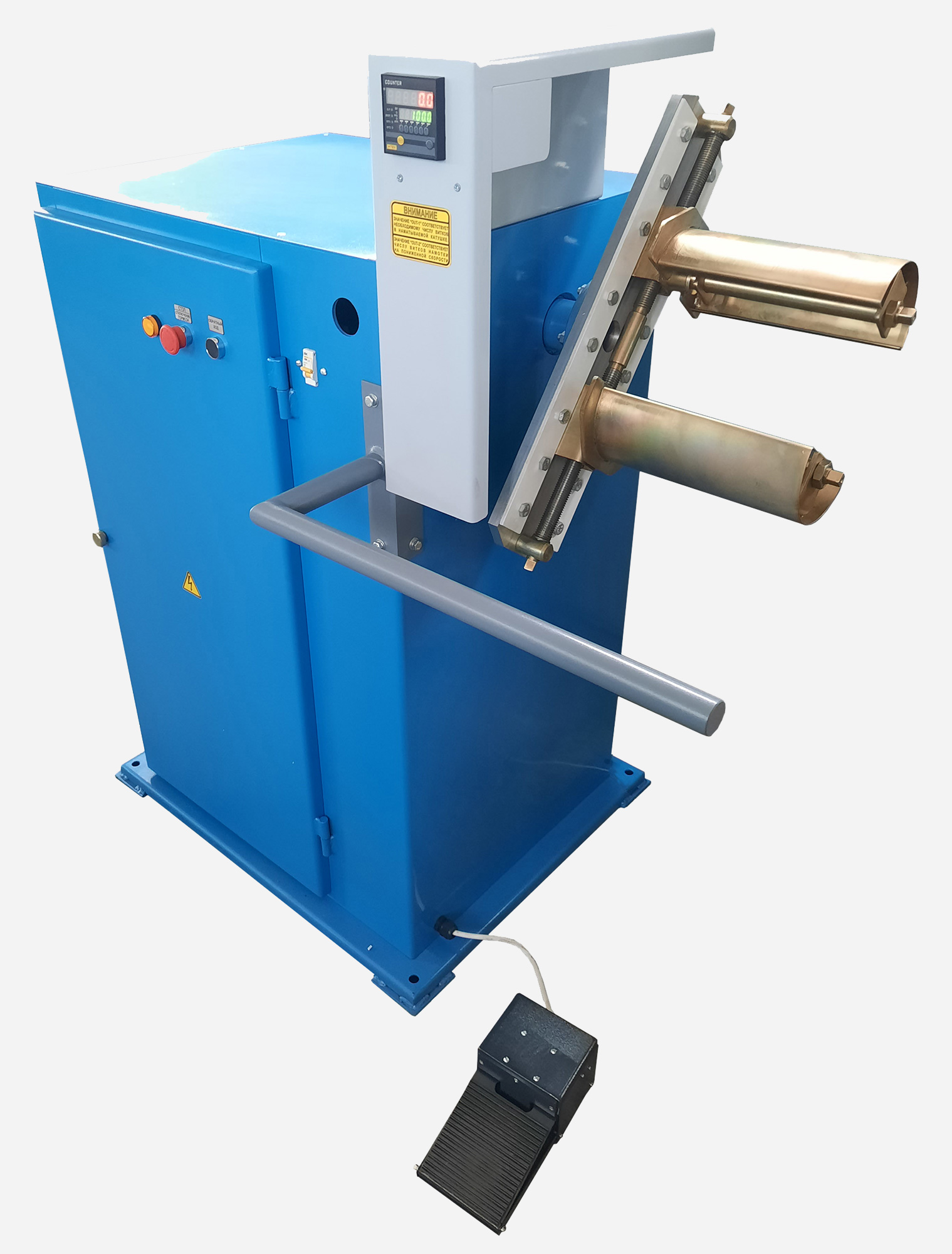

Станок намоточный
Артикул: 04.02.15
Станок намоточный 04.02.15 предназначен для намотки группы секций (катушек) всыпных обмоток электродвигателей мощностью от 0,12 до 100 кВт. Скорость вращения планшайбы — 0÷545 об/мин, привод — частотно-регулируемый асинхронный электродвигатель, предусмотрен сенсорный терминал управления. Напряжение питания — 220 В (50 Гц), потребляемая мощность — 1,5 кВт.
Описание
Станок намоточный 04.02.15 — предназначен для намотки группы секций (катушек) всыпных обмоток электродвигателей мощностью от 0,12 до 100 кВт.
Подробное описание намоточного станка 04.02.15
Технические характеристики
Намотка
| Скорость вращения планшайбы, об/мин | 0÷545 |
| Размеры наматываемых проводников, диаметр, мм | 0,15÷2 |
| Средняя длина витка, мм | 225÷1400 |
Привод и тормоз планшайбы
| Привод планшайбы | частотно-регулируемый асинхронный электродвигатель |
| Тормозная система планшайбы | электромагнитная муфта |
| Механизм регулировки расстояния между формообразующими планшайбы | винтовой привод |
Функции управления
| Функция плавного регулирования скорости вращения планшайбы с сохранением постоянного момента на валу | да |
| Функция автоматического снижения скорости вращения планшайбы по достижении заданного количества витков | да |
| Функция автоматической остановки планшайбы по достижении заданного количества витков | да |
| Функция реверсивного режима | да |
| Сенсорный терминал управления | да |
Электропитание и габариты
| Напряжение питания (50Гц), В | 220 |
| Потребляемая мощность, кВт | 1,5 |
| Габаритные размеры станка (ДхШхВ), мм | 1380х850х1370 |
| Габаритные транспортные размеры (ДхШхВ), мм | 1000х710х1370 |
| Масса станка, кг | 210 |
Сменные шаблоны
| Радиус 30 мм, шт | 1 |
| Радиус 38 мм, шт | 1 |
| Радиус 55 мм, шт | 1 |
| Радиус 71 мм, шт | 1 |
Ключ, стойка с тормозом и ремень
| Ключ специальный, шт. | 1 |
| Стойка с тормозом для установки катушек 04.03.48, шт | 1 |
| Клиновый ремень, шт | 1 |
Возможны изменения основных параметров по Вашему техническому заданию
* Производитель имеет право без предварительного уведомления вносить изменения в изделие, которые не ухудшают его технические характеристики, а являются результатом работ по усовершенствованию его конструкции или технологии производства
