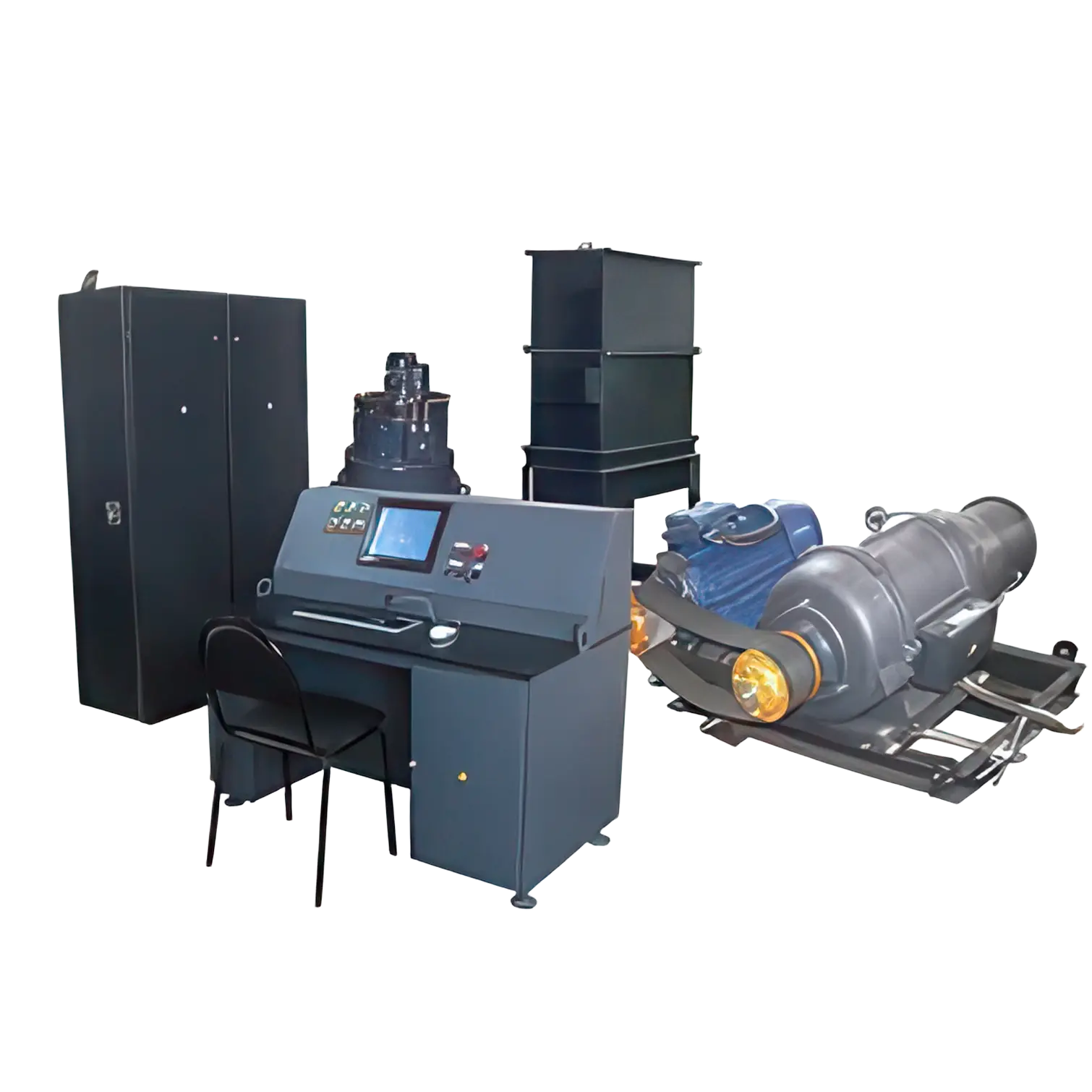

Автоматизированный стенд испытания асинхронных электродвигателей мощностью до 100 кВт, в том числе под нагрузкой
Артикул: 02.01.07АН
Автоматизированный стенд предназначен для испытания асинхронных электродвигателей переменного тока частотой 50 Гц, напряжением 220 и 380 В, мощностью до 100 кВт после капитального ремонта, в том числе под нагрузкой. Схема стенда предусматривает приёмо-сдаточные испытания по ГОСТ 183-74. Среднее время испытания одного двигателя — 20 минут, сила тока нагрузки — 250 А.
Описание
Автоматизированный стенд предназначен для испытания асинхронных электродвигателей переменного тока частотой 50Гц, напряжением 220 и 380В с короткозамкнутыми и фазными роторами, мощностью до 100кВт после капитального ремонта.
Схема стенда предусматривает проведение приемо-сдаточных испытаний электродвигателей с короткозамкнутым и фазным ротором в объеме требований ГОСТ 183-74.
Установленное на стенде оборудование позволяет производить следующие виды испытаний:
— измерение сопротивления изоляции обмоток относительно корпуса и между фазами обмоток;
— испытание изоляции обмоток относительно корпуса на электрическую прочность;
— измерение сопротивления обмоток постоянному току в практически холодном состоянии;
— испытание межвитковой изоляции;
— определение коэффициента трансформации;
— опыт холостого хода;
— опыт короткого замыкания;
— испытание под нагрузкой.
Последовательность проведения испытаний строго определена. Оператор имеет возможность исключать из списка отдельные испытания.
Результаты испытаний автоматически заносятся в протокол и сохраняются в электронной базе данных с возможностью вывода на печать.
Технические характеристики
Основные параметры стенда
| Номинальное напряжение питания 50Гц, В | 380 (400А) |
| Количество испытательных мест | 1 |
| Среднее время испытания одного электродвигателя, мин | 20 |
| Сила тока нагрузки, А | 250 |
| Площадь, занимаемая стендом, м2 | 25 |
Выходные напряжения
| Выходное нерегулируемое напряжение (50Гц), В | 380 |
| Выходное регулируемое напряжение (50Гц), В | 20÷650 |
| Выходное испытательное напряжение (постоянное), В | 500, 1000 |
| Выходное испытательное В/В напряжение (50ГЦ),В | 1500÷3000 |
Габариты и масса: шкаф, регулятор, пульт
| Габаритные размеры шкаф контрольно-силовой (ДхШхВ) / масса, мм / кг | 1230х750х2120/480 |
| Габаритные размеры индукционный регулятор индукционный (ДхШхВ) / масса, мм / кг | 1400х1100х1080/1300 |
| Габаритные размеры пульт управления (ДхШхВ) / масса, мм / кг | 1370х800х1180/240 |
Нагрузка и испытательное поле
| Нагрузочное сопротивление (ДхШхВ) / масса, мм / кг | 1400х600х2200/600 |
| Испытательное поле с синхронным генератором (ДхШхВ) / масса, мм / кг | 2000х1250х870/1000 |
Возможны изменения основных параметров по Вашему техническому заданию
* Производитель имеет право без предварительного уведомления вносить изменения в изделие, которые не ухудшают его технические характеристики, а являются результатом работ по усовершенствованию его конструкции или технологии производства
