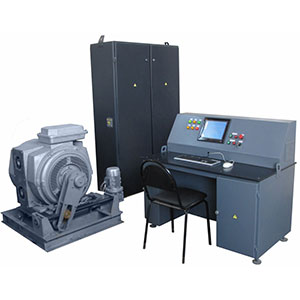

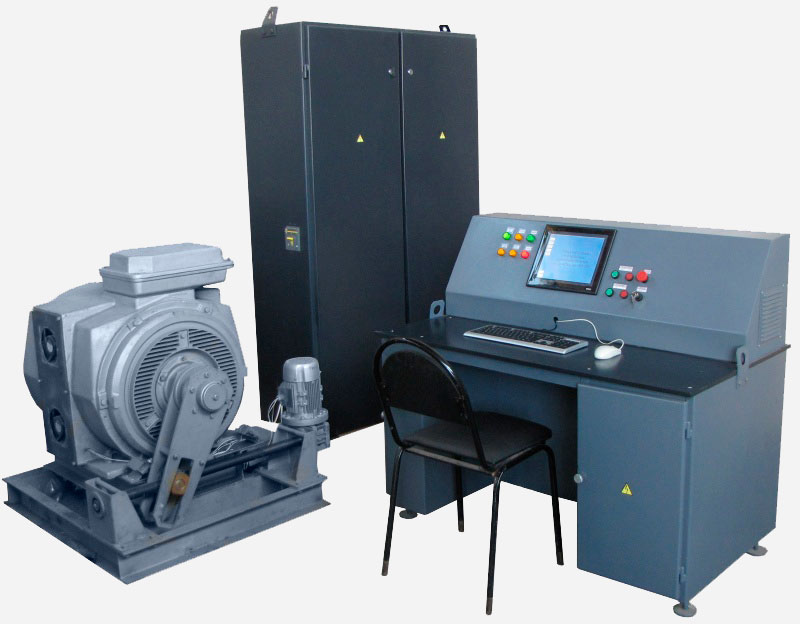

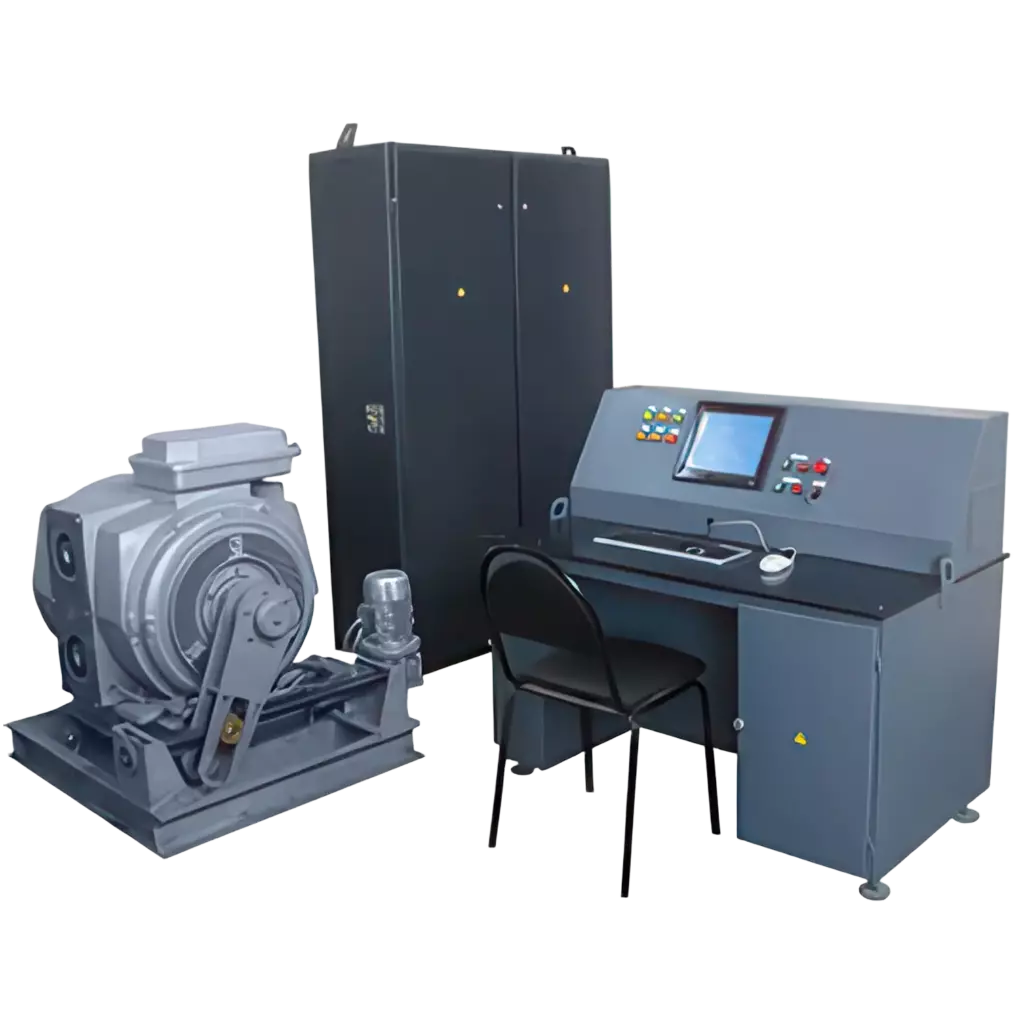

Автоматизированный стенд испытания асинхронных электродвигателей мощностью до 100 кВт
Артикул: 02.01.07А
Автоматизированный стенд предназначен для испытания асинхронных электродвигателей переменного тока частотой 50 Гц, напряжением 220 и 380 В, мощностью до 100 кВт после капитального ремонта. Схема стенда предусматривает приёмо-сдаточные испытания двигателей с короткозамкнутым и фазным ротором по ГОСТ 12.2.003-91. Среднее время испытания одного электродвигателя — 20 минут.
Описание
Автоматизированный стенд предназначен для испытания асинхронных электродвигателей переменного тока частотой 50Гц, напряжением 220 и 380В с короткозамкнутыми и фазными роторами, мощностью до 100кВт после капитального ремонта. Схема стенда предусматривает проведение приемо-сдаточных испытаний электродвигателей с короткозамкнутым и фазным ротором в объеме требований ГОСТ 12.2.003-91.
Установленное на стенде оборудование позволяет производить следующие виды испытаний:
— измерение сопротивления изоляции обмоток относительно корпуса и между фазами обмоток;
— испытание изоляции обмоток относительно корпуса на электрическую прочность;
— измерение сопротивления обмоток постоянному току в практически холодном состоянии;
— испытание межвитковой изоляции;
— определение коэффициента трансформации;
— опыт холостого хода;
— опыт короткого замыкания;
Последовательность проведения испытаний строго определена. Оператор имеет возможность исключать из списка отдельные испытания. Результаты испытаний автоматически заносятся в протокол и сохраняются в электронной базе данных с возможностью вывода на печать.
Подробное описание стенда испытания асинхронных электродвигателей 02.01.07А
Технические характеристики
Основные параметры и габариты
| Номинальное напряжение питания 50Гц, В | 380 (400А) |
| Количество испытательных мест | 1 |
| Среднее время испытания одного электродвигателя, мин | 20 |
| Сила тока нагрузки, А | 250 |
| Площадь, занимаемая стендом, м2 | 20 |
| Габаритные размеры шкаф контрольно-силовой (ДхШхВ) / масса, мм / кг | 1230 х 550 х 2120 / 360 |
| Габаритные размеры регулятор индукционный (ДхШхВ) / масса, мм / кг | 1370 х 1130 х 1080 / 1700 |
| Габаритные размеры пульт управления (ДхШхВ) / масса, мм / кг | 1370 х 800 х 1180 /240 |
Испытательные напряжения и параметры безопасности
| Выходное регулируемое напряжение (50Гц), В | 20÷650 |
| Выходное испытательное напряжение (постоянное), В | 500, 1000 |
| Выходное испытательное В/В напряжение (50Гц), В | 1500÷3000 |
| Установка для измерения параметров безопасности электрооборудования GPT-79803 | |
| Испытательное переменное напряжение, кВ | 0,100-5 кВ |
| Максимальный ток, мА | 40 |
| Испытательное постоянное напряжение, В | 500,1000 |
| Измерение сопротивления изоляции, МОм | 1÷9500 |
| Класс точности | 5 |
| Интерфейс | RS-232 |
Миллиомметр GOM-802G
| Величина допускаемого значения погрешности, % | 1,2 |
| Предел измерения сопротивления, мОм | 30 ÷ 3х109 |
| Тестовый ток, А | 1х10-6 ÷ 1 |
| Интерфейс | GPIB, RS-232 |
Измеритель универсальный DMTME-I-485
| Погрешность преобразования, % | +/- 1 |
| Выходной сигнал, мА | 4÷20 |
| Сопротивление нагрузки, Ом | не более 500 |
| Время установления показаний, сек | менее 0,5 |
Преобразователь сигналов СС-U/V
| Погрешность преобразования, % | +/- 0,25 |
| Выходной сигнал, мА | 4÷20 |
| Скорость измерения, изм./сек | 3 |
| Время установления показаний, мсек | менее 300 |
Преобразователь сигналов СС-U/I
| Погрешность преобразования, % | +/- 0,25 |
| Выходной сигнал, мА | 4÷20 |
| Скорость измерения, изм./сек | 3 |
| Время установления показаний, мсек | менее 300 |
Возможны изменения основных параметров по Вашему техническому заданию
* Производитель имеет право без предварительного уведомления вносить изменения в изделие, которые не ухудшают его технические характеристики, а являются результатом работ по усовершенствованию его конструкции или технологии производства
