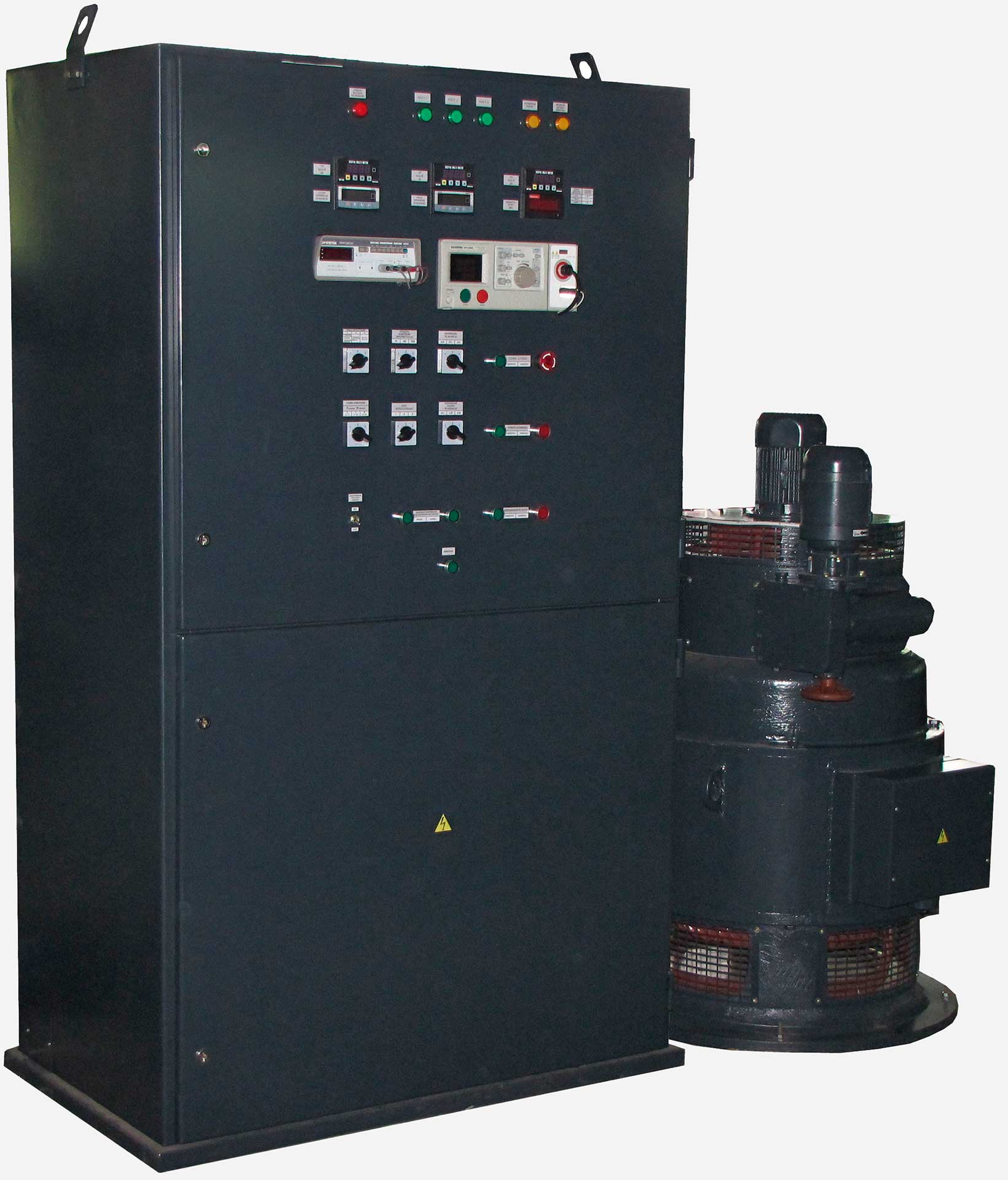

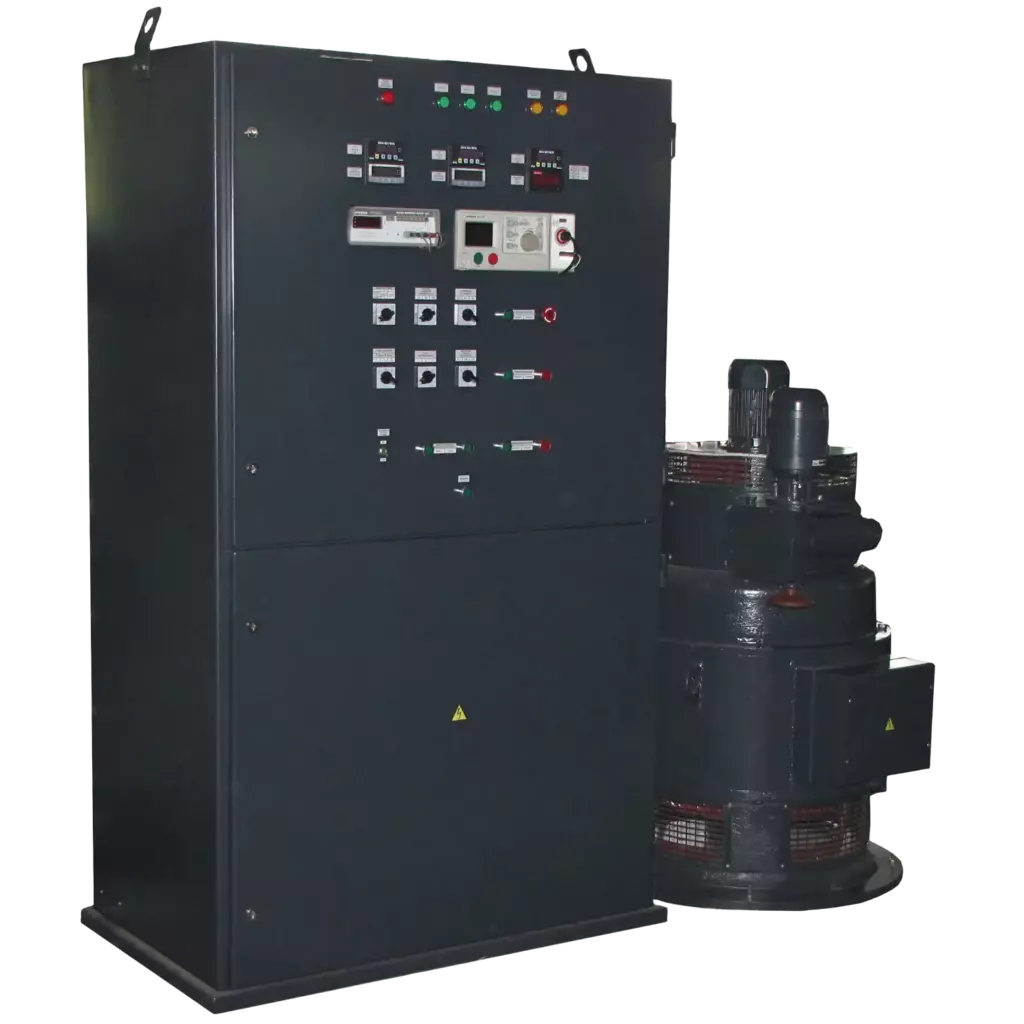

Стенд испытания асинхронных электродвигателей мощностью до 200 кВт
Артикул: 02.01.07.01
Стенд предназначен для испытания асинхронных электродвигателей переменного тока частотой 50 Гц, напряжением 220, 380, 500 и 660 В, с короткозамкнутыми и фазными роторами, мощностью до 200 кВт после капитального ремонта. Схема стенда предусматривает приемо-сдаточные испытания по ГОСТ 12.2.003-91. Потребляемая мощность — 160 кВА, количество испытательных мест — 3.
Описание
Стенд предназначен для испытания асинхронных электродвигателей переменного тока частотой 50 Гц, напряжением 220, 380, 500 и 660 В, с короткозамкнутыми и фазными роторами, мощностью до 200 кВт после капитального ремонта. Схема стенда предусматривает проведение приемо-сдаточных испытаний электродвигателей с короткозамкнутым и фазным ротором в объеме требований ГОСТ 12.2.003-91.
Установленное на стенде оборудование позволяет выполнять следующие виды испытаний:
— измерение сопротивления изоляции обмоток относительно корпуса и между фазами обмоток;
— испытание изоляции обмоток относительно корпуса и между фазами обмотки на электрическую прочность;
— измерение сопротивления обмоток постоянному току в практически холодном состоянии;
— определение тока и потерь холостого хода;
— определение тока и потерь короткого замыкания;
— определение коэффициента трансформации (для машин с фазным ротором);
— испытание междувитковой изоляции;
— обкатка электродвигателей на холостом ходу.
Индикация и контроль параметров измеренного значения напряжений, токов, мощностей, сопротивлений производиться визуально по цифровым приборам на панели управления стенда.
Технические характеристики
Электропитание и защита
| Потребляемая мощность, кВА | 160 |
| Номинальное напряжение питания 50Гц, В | 380 |
| Класс защиты по электробезопасности | IP00 |
Выходные напряжения
| Выходное регулируемое напряжение 50Гц, В | 20 ÷ 660 (200А) |
| Выходное не регулируемое напряжение 50Гц, В | 380 (300А) |
| Выходное регулируемое напряжение постоянного тока, В | 0 ÷ 20 (15А) |
Места и площадь
| Количество испытательных мест | 3 |
| Площадь, занимаемая стендом, м2 | 16 |
Габаритные размеры, мм
| Габаритные размеры шкаф контрольно-силовой (ДхШхВ) / масса, мм / кг | 1250х820х2130/500 |
| Габаритные размеры индукционный регулятор (ДхШхВ) / масса, мм / кг | 1535х 1065х870/900 |
Установка GPT-79612
| Испытательное переменное напряжение, кВ | 0.100-5 |
| Максимальный ток, мА | 20 |
| Испытательное постоянное напряжение, В | 500, 1000 |
| Измерение сопротивления изоляции, МОм | 1÷1999 |
| Класс точности | 1,5 |
Цифровые щитовые измерители
| Класс точности | 0,5 |
| Скорость измерения, изм./сек | 0,1 |
| Время установления показаний, мсек | менее 320 |
Возможны изменения основных параметров по Вашему техническому заданию
* Производитель имеет право без предварительного уведомления вносить изменения в изделие, которые не ухудшают его технические характеристики, а являются результатом работ по усовершенствованию его конструкции или технологии производства
