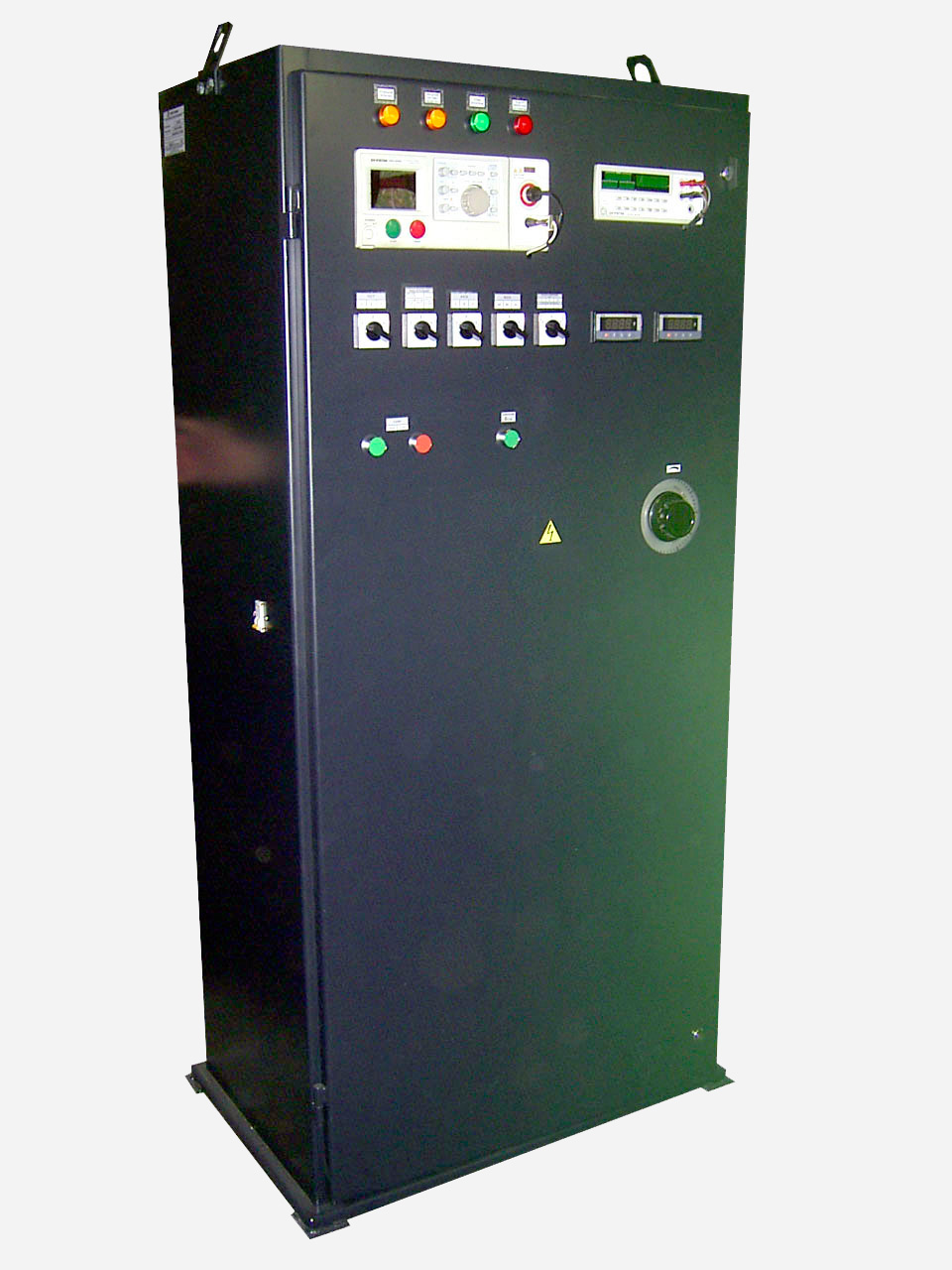

Стенд испытания непропитанных статоров
Артикул: 02.01.05
Стенд предназначен для проведения технологических испытаний статоров электродвигателей переменного тока мощностью до 100 кВт перед пропиткой. Потребляемая мощность — 3 кВА, номинальное напряжение питания — 220 В, сила тока нагрузки — 30 А, количество испытательных мест — 3. Выходное напряжение постоянного тока — 500, 1000 В.
Описание
Стенд предназначен для проведения технологических испытаний статоров электродвигателей переменного тока мощностью до 100 кВт перед пропиткой.
Установленное на стенде оборудование позволяет выполнять следующие виды испытаний:
— измерение сопротивления изоляции обмоток относительно корпуса и между фазами обмоток;
— испытание изоляции обмоток относительно корпуса и между фазами обмотки на электрическую прочность;
— измерение сопротивления обмоток постоянному току в практически холодном состоянии;
— контроль равенства токов по фазам;
— проверку правильности соединения обмоток и обнаружение витковых замыканий.
Технические характеристики
Электропитание
| Потребляемая мощность, кВА | 3 |
| Номинальное напряжение питания 50Гц, В | 220 |
| Сила тока нагрузки, А | 30 |
Выходные напряжения
| Выходное регулируемое напряжение 50Гц, В | 0 ÷ 45 (40A) 100 ÷ 5000 (50мА) |
| Выходное напряжение постоянного тока, В | 500, 1000 (50мA) |
Места и габариты
| Количество испытательных мест | 3 |
| Габаритные размеры стенда (ДхШхВ) / масса, мм / кг | 910х 610х1880/250 |
Миллиомметр GOM-802
| Величина допускаемого значения погрешности, % | 1,2 |
| Предел измерения сопротивления, мОм | 30 ÷ 3х109 |
| Тестовый ток, А | 1х10-6 ÷ 1 |
Установка GPТ-79612
| Испытательное переменное напряжение, кВ | 0.100-5 |
| Максимальный ток, мА | 20 |
| Испытательное постоянное напряжение, В | 500, 1000 |
| Измерение сопротивления изоляции, МОм | 1÷1999 |
| Класс точности | 3 |
Цифровые измерители MT4W
| Класс точности | 0,5 |
| Скорость измерения, изм./сек | 5 |
| Время установления показаний, мсек | менее 20 |
Возможны изменения основных параметров по Вашему техническому заданию
* Производитель имеет право без предварительного уведомления вносить изменения в изделие, которые не ухудшают его технические характеристики, а являются результатом работ по усовершенствованию его конструкции или технологии производства
