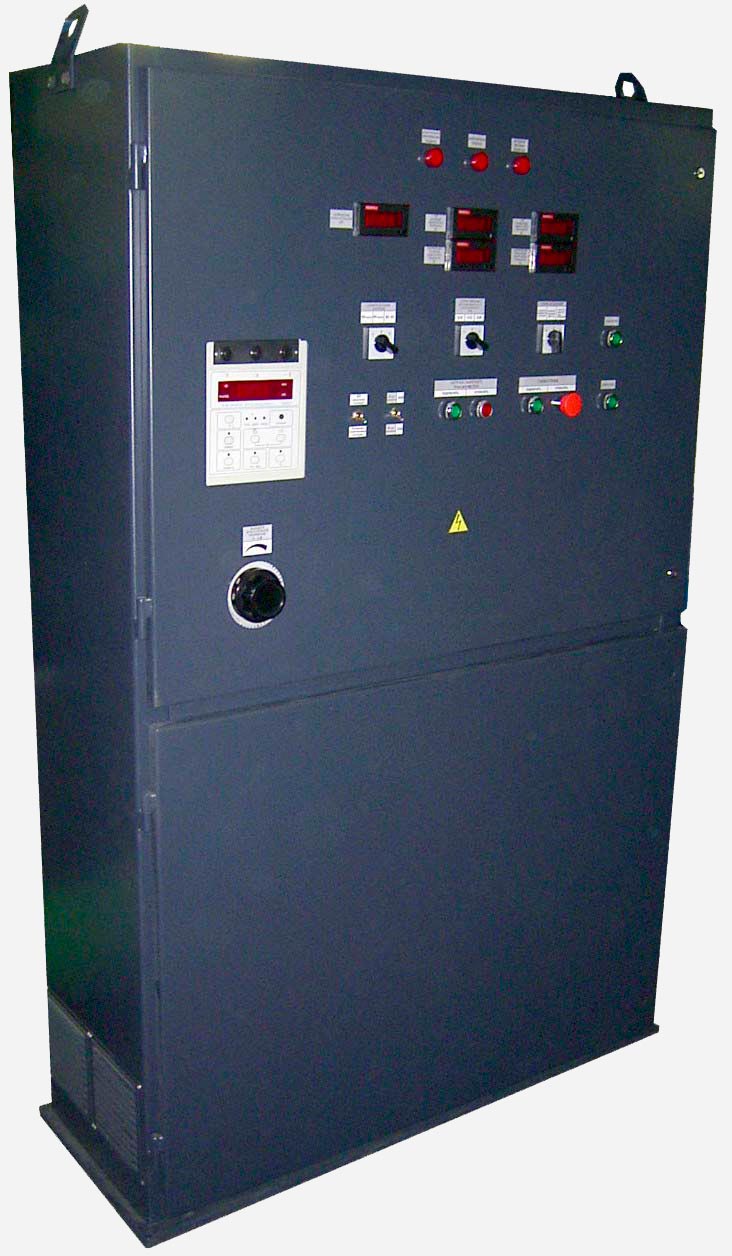

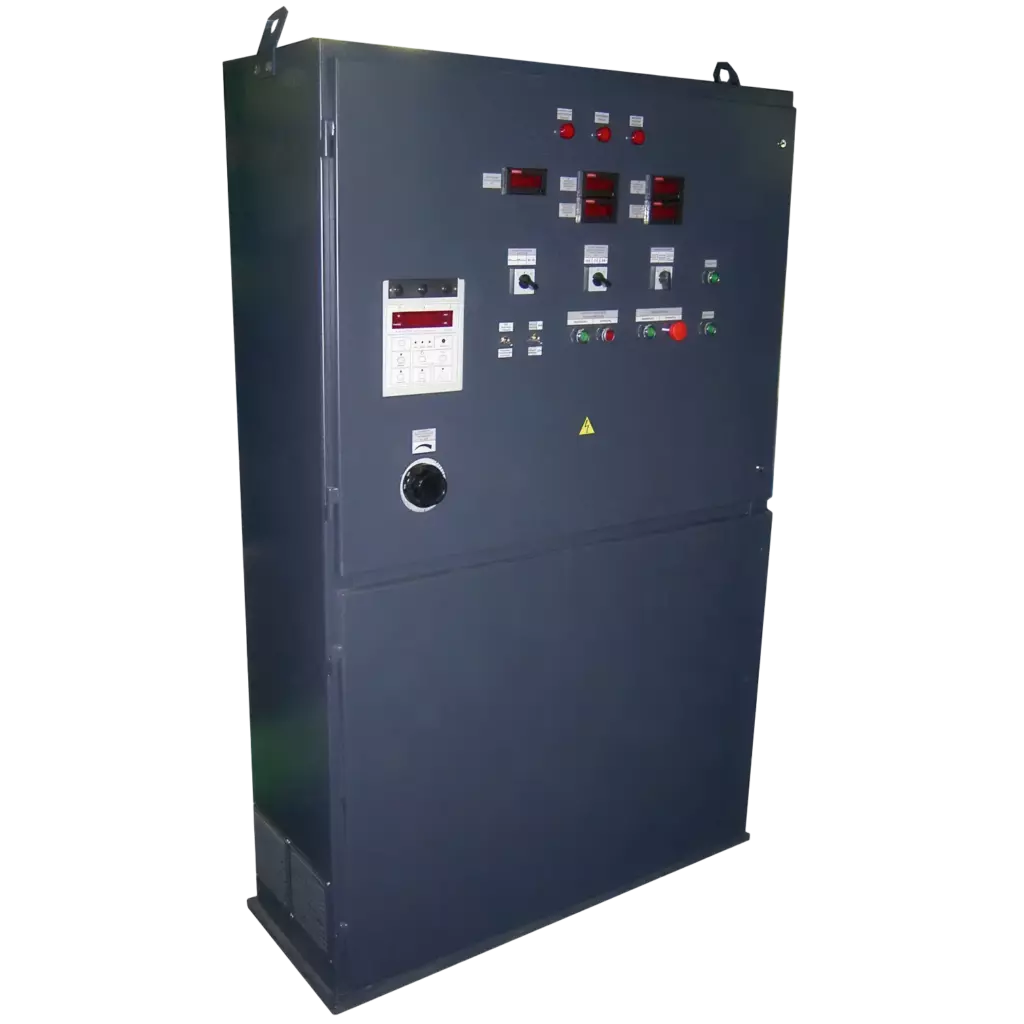

Стенд для испытания сварочных трансформаторов
Артикул: 02.01.14
Стенд предназначен для приемо-сдаточных испытаний однофазных однопостовых трансформаторов для ручной и дуговой сварки в объеме требований ГОСТ 95-77. Номинальное напряжение питания — 380 В (100 А), количество испытательных мест — 1, максимальный ток нагрузки испытуемого трансформатора — 500 А. Выходное регулируемое напряжение 50 Гц — 0 – 3000 В.
Описание
Стенд для испытания сварочных трансформаторов предназначен для приемо-сдаточных испытаний трансформаторов однофазных однопостовых для ручной и дуговой сварки в объеме требований ГОСТ 95-77.
Установленное на стенде оборудование позволяет производить следующие виды испытаний:
— измерение сопротивления изоляции обмоток относительно корпуса и между обмотками;
— испытание электрической прочности изоляции обмоток относительно корпуса и между обмотками;
— опыт холостого хода;
— проверка пределов регулирования сварочного тока;
— проверка механической прочности трансформатора (опыт многократного короткого замыкания);
— проверка электрической прочности межвитковой изоляции.
Технические характеристики
Питание и выходные напряжения
| Номинальное напряжение питания 50Гц, В | 380 (100А) |
| Количество испытательных мест | 1 |
| Выходное регулируемое напряжение 50Гц (киловольтметр), В | 0 – 3000 (0,8А) |
| Выходное напряжение 50Гц , В | 220/380 (50А) |
| Выходное напряжение 200Гц , В | 200/400 (18А) |
Ток нагрузки, габариты и масса
| Максимальный ток нагрузки испытуемого трансформатора, А | 500 |
| Габаритные размеры (ВхШхД), мм | 1870х1250х500 |
| Масса шкафа контрольно-силового, кг | 400 |
Мегаомметр цифровой Е6-22
| Класс точности | 1,5 |
| Диапазон измеряемых сопротивлений, кОм | 1 – 107 |
| Номинальное испытательное напряжение, В | 100, 500, 1000 |
Цифровые измерители PFP-1
| Класс точности | 0,15 |
| Скорость измерения, изм./сек | 3 |
| Время установления показаний, мсек | менее 300 |
Возможны изменения основных параметров по Вашему техническому заданию
* Производитель имеет право без предварительного уведомления вносить изменения в изделие, которые не ухудшают его технические характеристики, а являются результатом работ по усовершенствованию его конструкции или технологии производства
