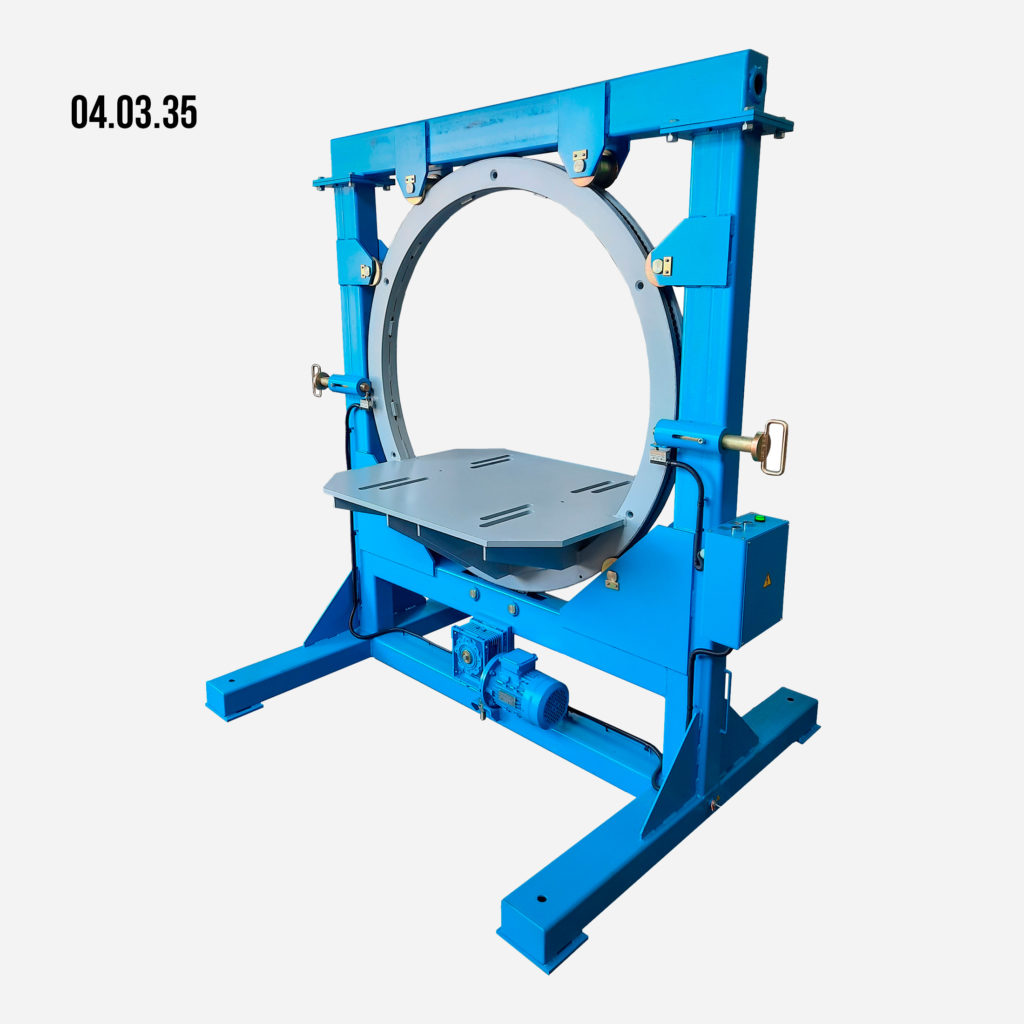

Кантователь статоров
Артикул: 04.03.35
Кантователи статоров предназначены для механизированного поворота статоров электродвигателей при укладке обмоток: 04.03.35 — с высотой центров 315…355 мм (10…11 габарит), 04.03.18 — 400…630 мм (12…13 габарит). Кантователь 04.03.18П работает со статорами диаметром 995…1050 мм, закрепленными в оснастке. Максимальная масса кантуемого изделия — 1500 и 3000 кг.
Описание
Кантователь статоров 04.03.35 предназначен для механизированного поворота статоров электродвигателей свысотой центров 315…355 мм при укладке обмоток (10…11 габарит).
Кантователь статоров 04.03.18 предназначен для механизированного поворота статоров электродвигателей с высотой центров 400…630 мм при укладке обмоток (12…13 габарит).
Кантователь статоров с оснасткой 04.03.18П предназначен для механизированного поворота электродвигателей с диаметром статора 995…1050 мм, закрепленных в оснастке, при укладке обмоток.
Технические характеристики
Поворотное кольцо
| Артикул | 04.03.35 | 04.03.18 | 04.03.18П |
|---|---|---|---|
| Частота вращения поворотного кольца, об/мин | 1,6 | 1,73 | 1,73 |
Оснастка и масса изделия
| Артикул | 04.03.35 | 04.03.18 | 04.03.18П |
|---|---|---|---|
| Диаметр закрепляемых статоров в оснастке, мм | — | — | 995 – 1050 |
| Высота закрепляемых статоров в оснастке, мм | — | — | 230 – 530 |
| Максимальная масса кантуемого изделия, кг | 1500 | 3000 | 3000 |
Электропитание
| Артикул | 04.03.35 | 04.03.18 | 04.03.18П |
|---|---|---|---|
| Напряжение питания (50Гц), В. | 380 | 380 | 380 |
| Номинальная потребляемая мощность, кВт. | 0,75 | 1,1 | 1,1 |
Габариты и масса
| Артикул | 04.03.35 | 04.03.18 | 04.03.18П |
|---|---|---|---|
| Габаритные размеры (ДхШхВ) / масса, мм / кг | 1500х2000х2150/820 | 1700х2550х2700/1450 | 1700х2250х2410/1050+280 |
Возможны изменения основных параметров по Вашему техническому заданию
* Производитель имеет право без предварительного уведомления вносить изменения в изделие, которые не ухудшают его технические характеристики, а являются результатом работ по усовершенствованию его конструкции или технологии производства
