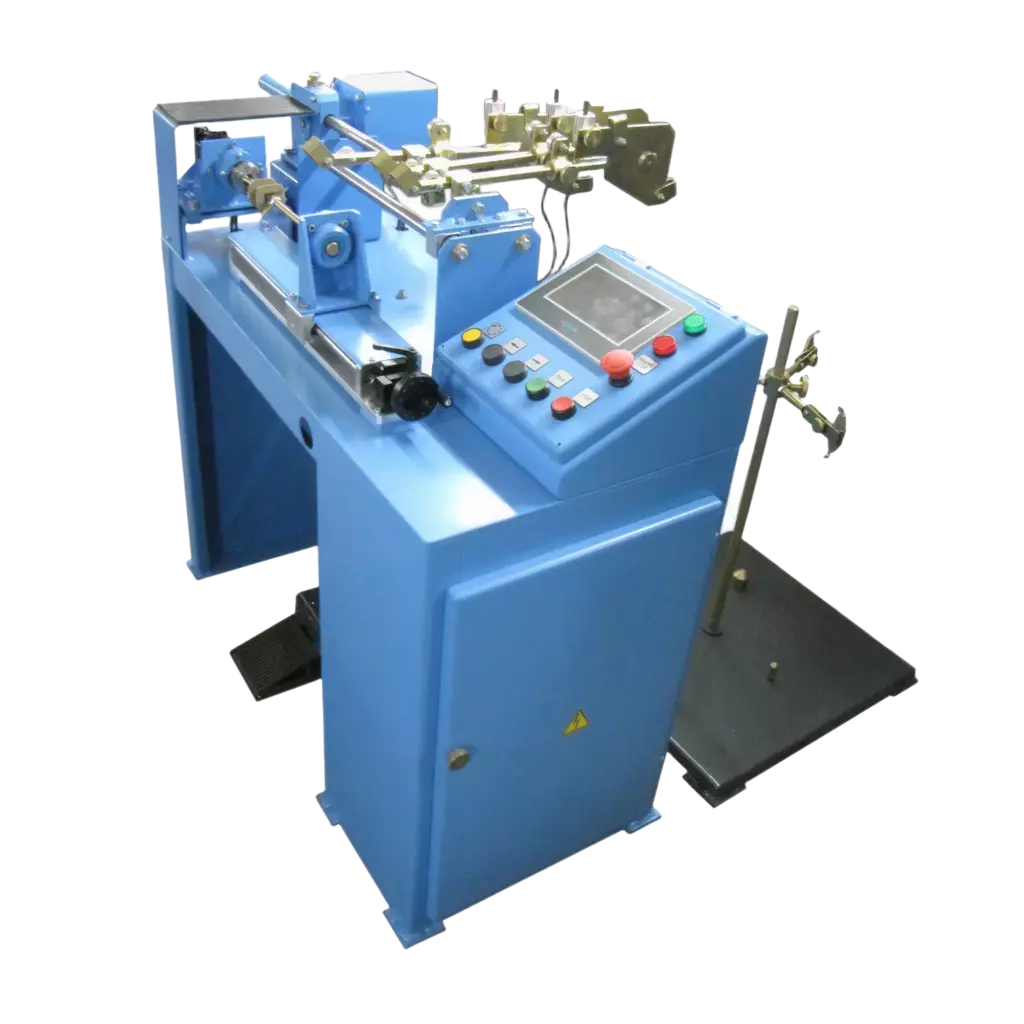

Станок для рядовой намотки катушек на жестких каркасах
Артикул: 04.02.35
Станок предназначен для рядовой намотки катушек на жестких квадратных и круглых каркасах. Конструкция станка позволяет вести намотку катушек одновременно на трех каркасах. Станок имеет регулировку шага намотки и автоматический останов шпинделя после намотки заданного числа витков. Скорость вращения шпинделя — 0…3000 об/мин, диаметр наматываемых проводов — 0,05…1 мм.
Описание
Станок предназначен для рядовой намотки катушек на жестких квадратных и круглых каркасах.
Конструкция станка позволяет вести намотку катушек одновременно на трех каркасах. Станок имеет регулировку шага намотки и автоматический останов шпинделя после намотки заданного числа витков.
Технические характеристики
Электропитание
| Напряжение питания, В | 380, 50Гц |
| Установленная мощность, Вт | 1450 |
Провод и шпиндель
| Диаметры наматываемых проводов, мм | 0,05…1 |
| Скорость вращения шпинделя, об/мин | 0…3000 |
Параметры катушки, мм
| Диаметр | 150 max |
| Длина при намотке одной катушки | 200 max |
| Длина при намотке трёх катушек | 120 max |
Каретка, счёт витков и габариты
| Ход каретки раскладчика, мм | 200 max |
| Дискретность счета витков | 1 |
| Габаритные размеры станка (ДхШхВ) / масса, мм / кг | 1220 х 650 х 1050 / 175 |
| Габаритные размеры стойки (ДхШхВ) / масса, мм / кг | 590 х 560 х 750 / 10 |
Возможны изменения основных параметров по Вашему техническому заданию
* Производитель имеет право без предварительного уведомления вносить изменения в изделие, которые не ухудшают его технические характеристики, а являются результатом работ по усовершенствованию его конструкции или технологии производства
