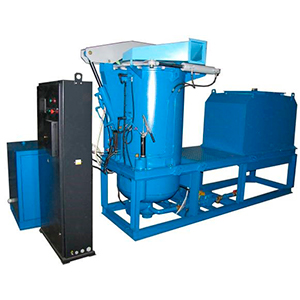

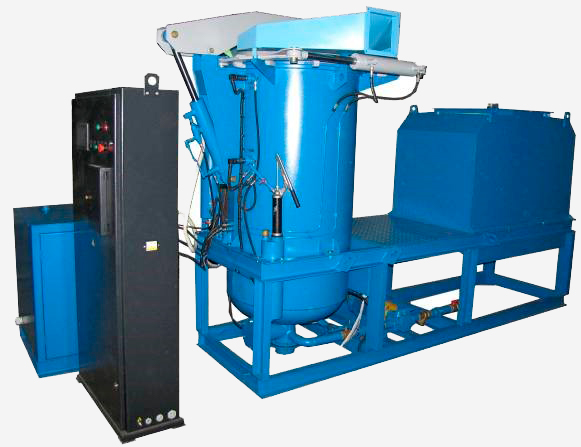

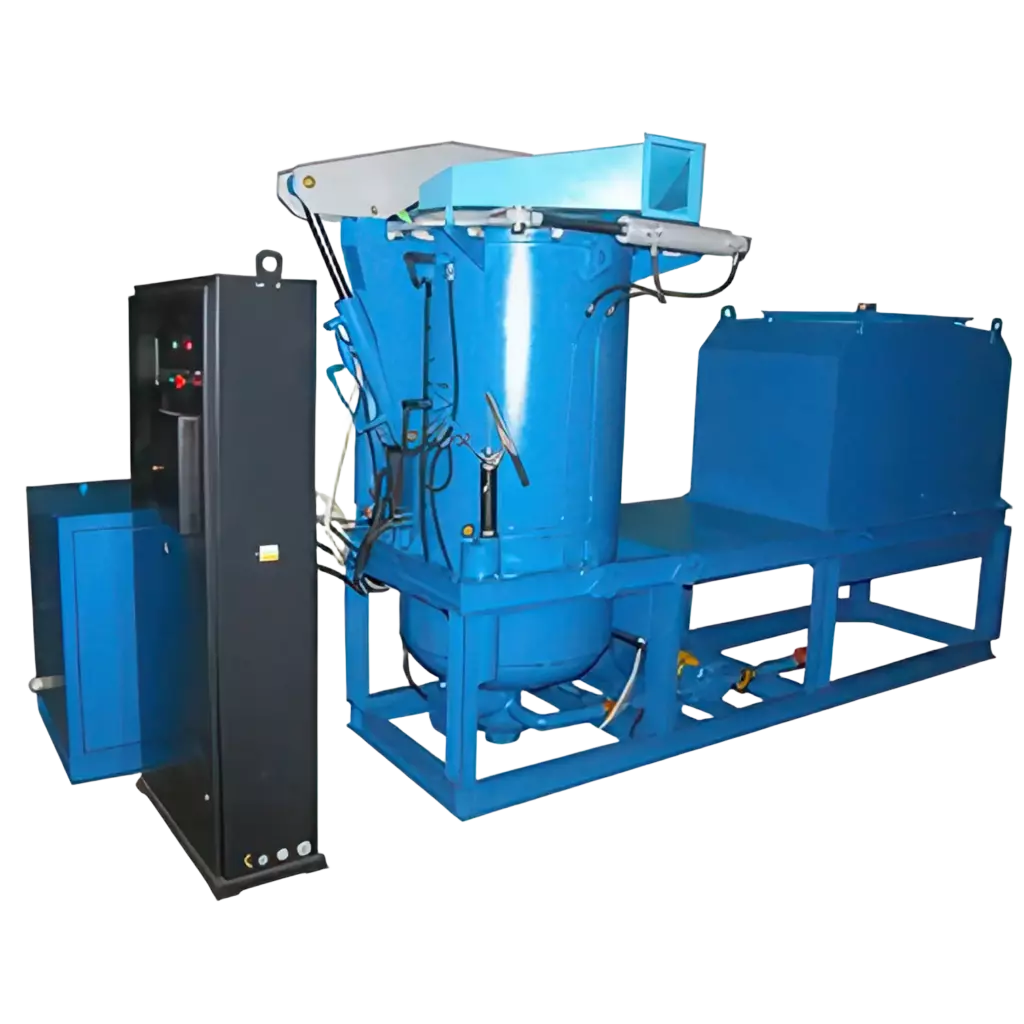

Установка пропиточная вакуумная 04.02.39.840
Артикул: 04.02.39.840
Установка предназначена для пропитки лаками МЛ-92, ГФ-95 и КО-916 обмоток статоров и якорей электродвигателей. Вакуум в баке пропиточном — -97,5 кПа (20 мм рт. ст.), полный объем бака — 1,0 м³, рабочий объем — 0,86 м³. Напряжение питания — 380 В, установленная мощность — 4,87 кВт.
Описание
Установка предназначена для пропитки лаками МЛ-92; ГФ-95; КО-916 обмоток статоров и якорей электродвигателей.
Технические характеристики
Вакуум и бак пропиточный
| Вакуум создаваемый в баке пропиточном, кПа(мм рт.ст.) | -97,5(20) |
| Полный объем, м3 | 1,0 |
| Рабочий объем, м3 | 0,86 |
| Диаметр внутренний, мм | 840 |
| Высота, мм | 2240 |
| Рабочая высота, мм | 1400 |
| Механизм открывания крышки пропиточного бака, тип | гидравлический |
| Механизм привода клещевого зажима крышки пропиточного бака, тип | гидравлический |
Бак резервный и насосная установка
| Объем бака, м3, макс | 1,4 |
| Рабочий объем лака, м3 | макс 1,33 мин 0,44 |
| Габаритные размеры (ДхШхВ), мм | 1600х955х1370 |
| Насос перекачки лака | |
| Производительность, м3/час | 4.0 |
| Механизм привода шарового крана лакопровода, тип | гидравлический |
Система очистки и вакуумная магистраль
| Насос, тип | ручной |
| Ёмкость с моющим средством, л | 5.2 |
| Вакуумная магистраль | |
| Агрегат вакуумный электронасосный , шт | 1 |
| Датчик давления-разрежения, шт | 1 |
| Механизм привода шаровых кранов вакуумпровода — Шаровой кран с электроприводом, шт | 2 |
Распределительная станция, питание и вентиляция
| Распределительная станция, шт | 1 |
| Марка используемых масел | HLP32 Gradient |
| Напряжение питания (50Гц), В | 380 |
| Установленная мощность, кВт | 4,87 |
| Расход воздуха вытяжной вентиляции м3/ч | 2000 |
Габариты: пропиточный агрегат
| Пропиточный агрегат | |
| Габаритные размеры, мм | |
| Длина | 3950 |
| Ширина | 1660 |
| Высота (крышка закрыта) | 2390 |
| Масса, кг | 1500 |
Габариты: распределительная станция и шкаф
| Распределительная станция | |
| Габаритные размеры (ДхШхВ) / масса, мм / кг | 950 х 850 х 1050 / 300 |
| Шкаф управления | |
| Габаритные размеры (ДхШхВ) / масса, мм / кг | 860х370х1880/100 |
Возможны изменения основных параметров по Вашему техническому заданию
* Производитель имеет право без предварительного уведомления вносить изменения в изделие, которые не ухудшают его технические характеристики, а являются результатом работ по усовершенствованию его конструкции или технологии производства
