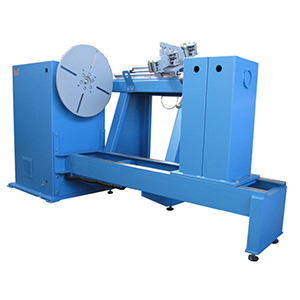

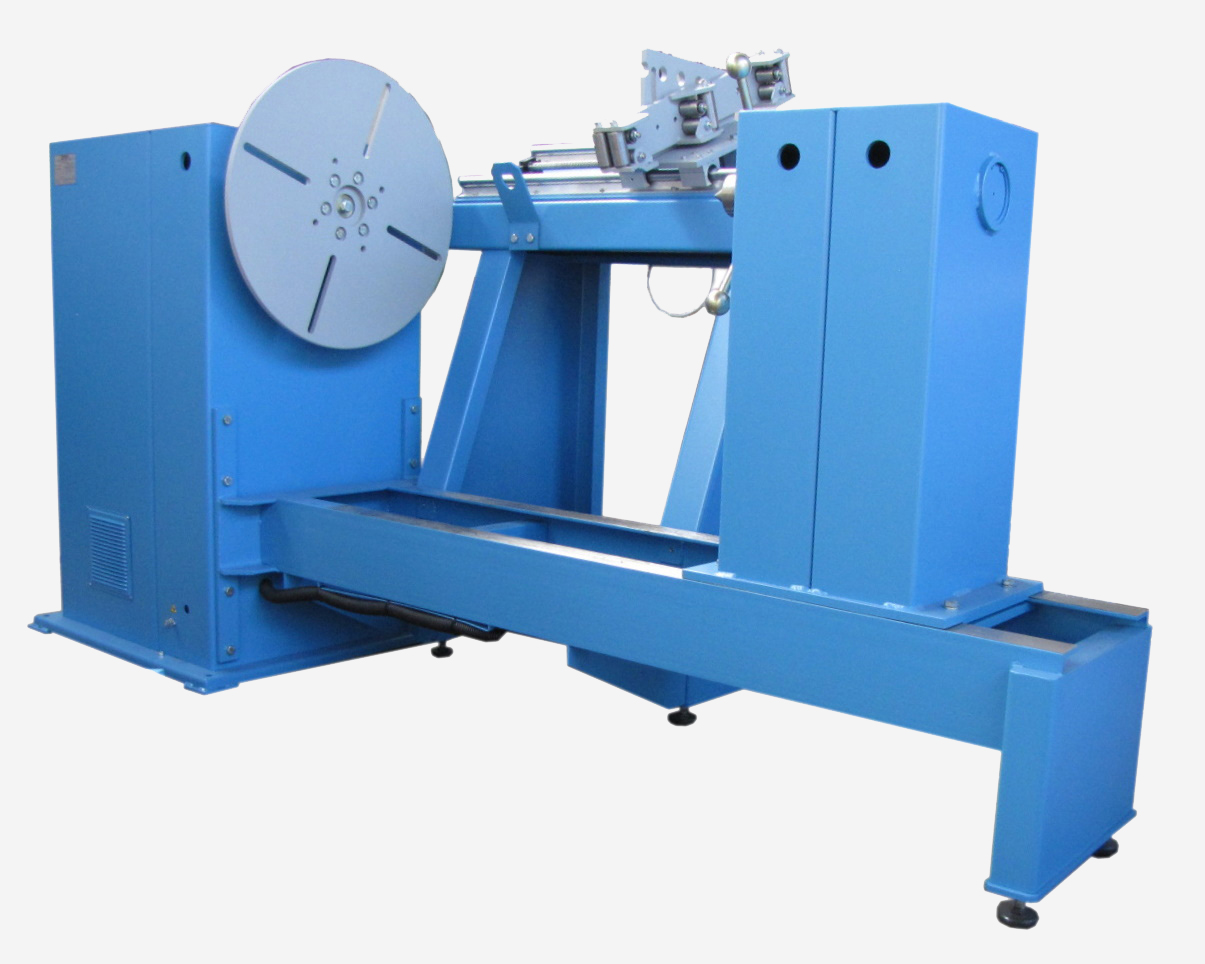

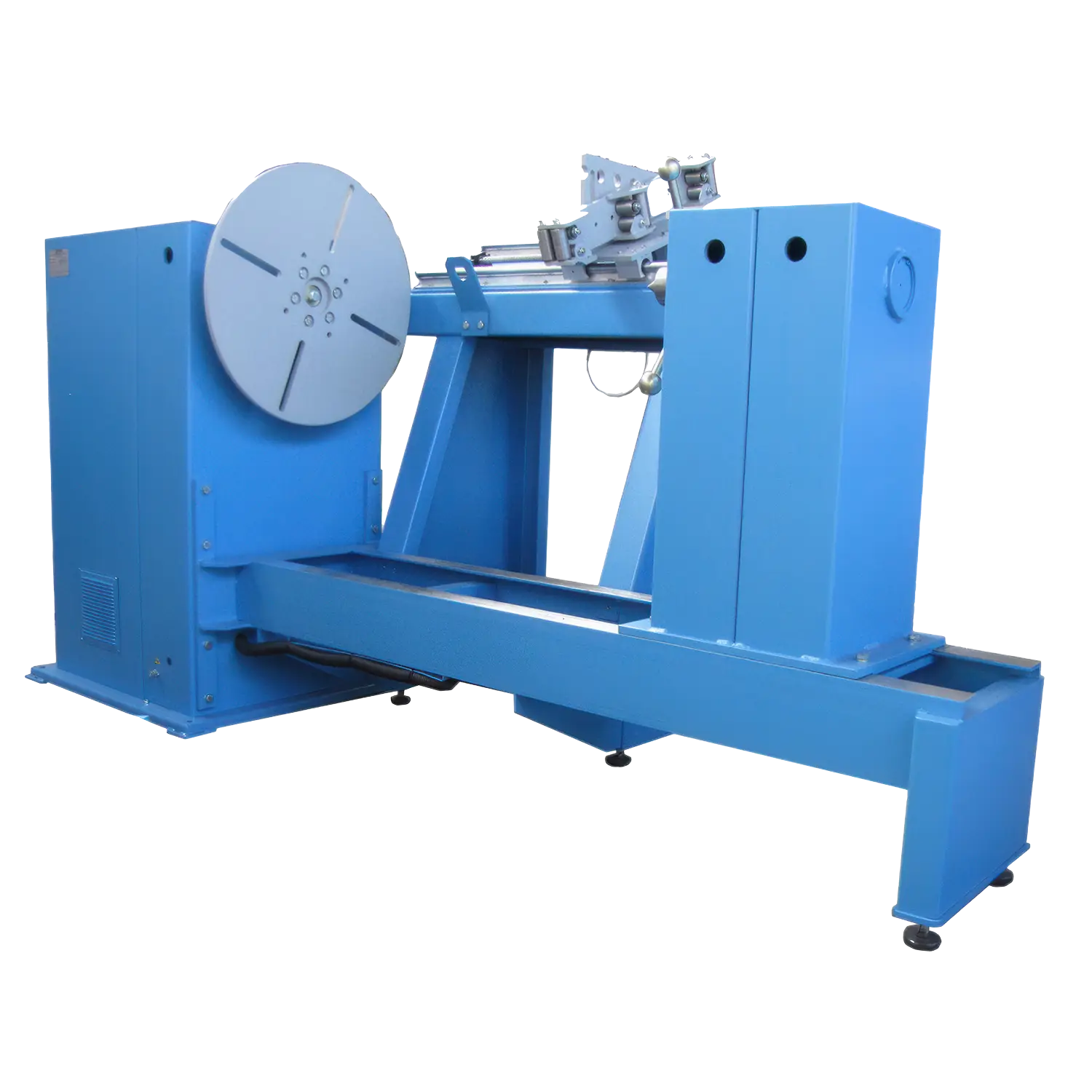

Станок намоточный с раскладчиком 650
Артикул: 04.03.32.650
Станок предназначен для намотки катушек трансформаторов из проводников круглого и прямоугольного сечения на картонные цилиндры.
Описание
Станок предназначен для намотки катушек трансформаторов из проводников круглого и прямоугольного сечения на картонные цилиндры. Скорость вращения планшайбы — до 30 об/мин, ход каретки раскладчика — 650 мм, шаг укладки проводников — 1…25 мм. Круглые проводники диаметром 1,0…5,2 мм. Напряжение питания станка — 220 В, установочная мощность — 2,6 кВт.
Технические характеристики
Планшайба и проводники
| Скорость вращения планшайбы, об/мин | 30max |
| Размеры наматываемых проводников: | |
| Круглые, диаметр, мм | 1,0…5,2 |
| Прямоугольные, сечением, мм.кв. | 48 |
Раскладчик
| Ход каретки раскладчика, мм | 650 |
| Шаг укладки проводников, мм | 1…25 |
| Дискретность счета витков | 1 |
Приводы
| Привод планшайбы | червячный редуктор |
| Привод механизма раскладки | электромеханический |
Питание и габариты
| Напряжение питания станка (50Гц), В | 220 |
| Установочная мощность, кВт | 2.6 |
| Габаритные размеры (ДхШхВ) / масса, мм / кг | 2590х1955х1480/630 |
Возможны изменения основных параметров по Вашему техническому заданию
* Производитель имеет право без предварительного уведомления вносить изменения в изделие, которые не ухудшают его технические характеристики, а являются результатом работ по усовершенствованию его конструкции или технологии производства
