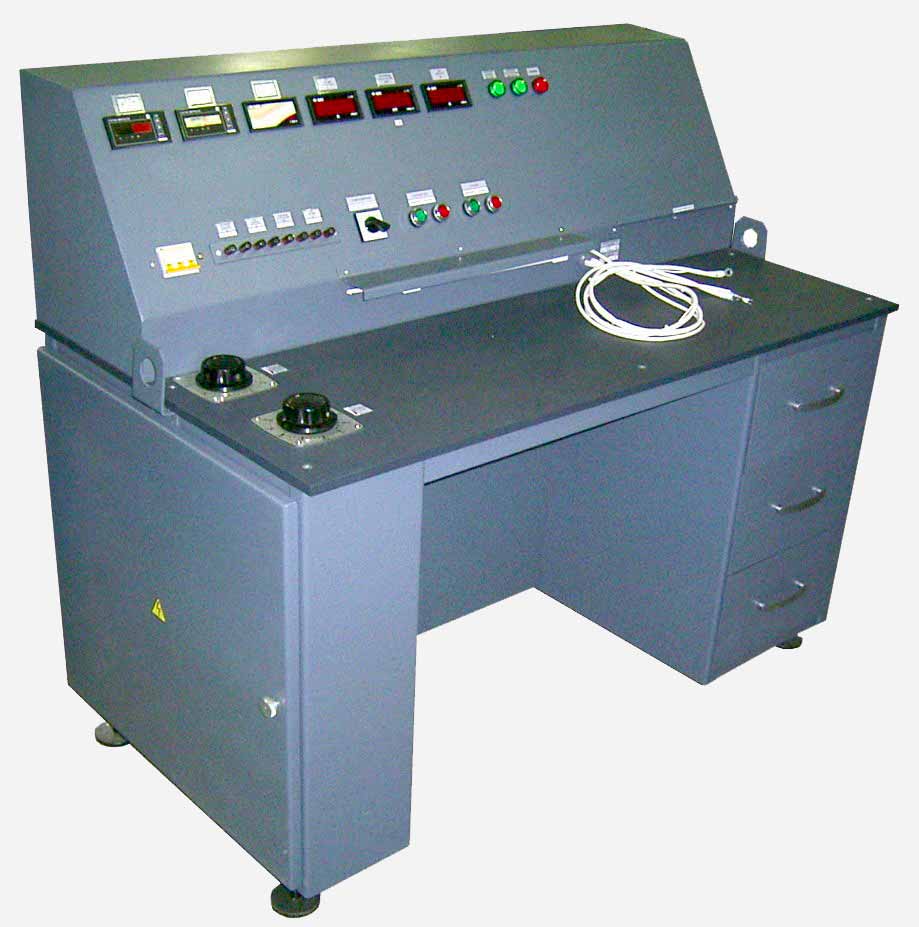

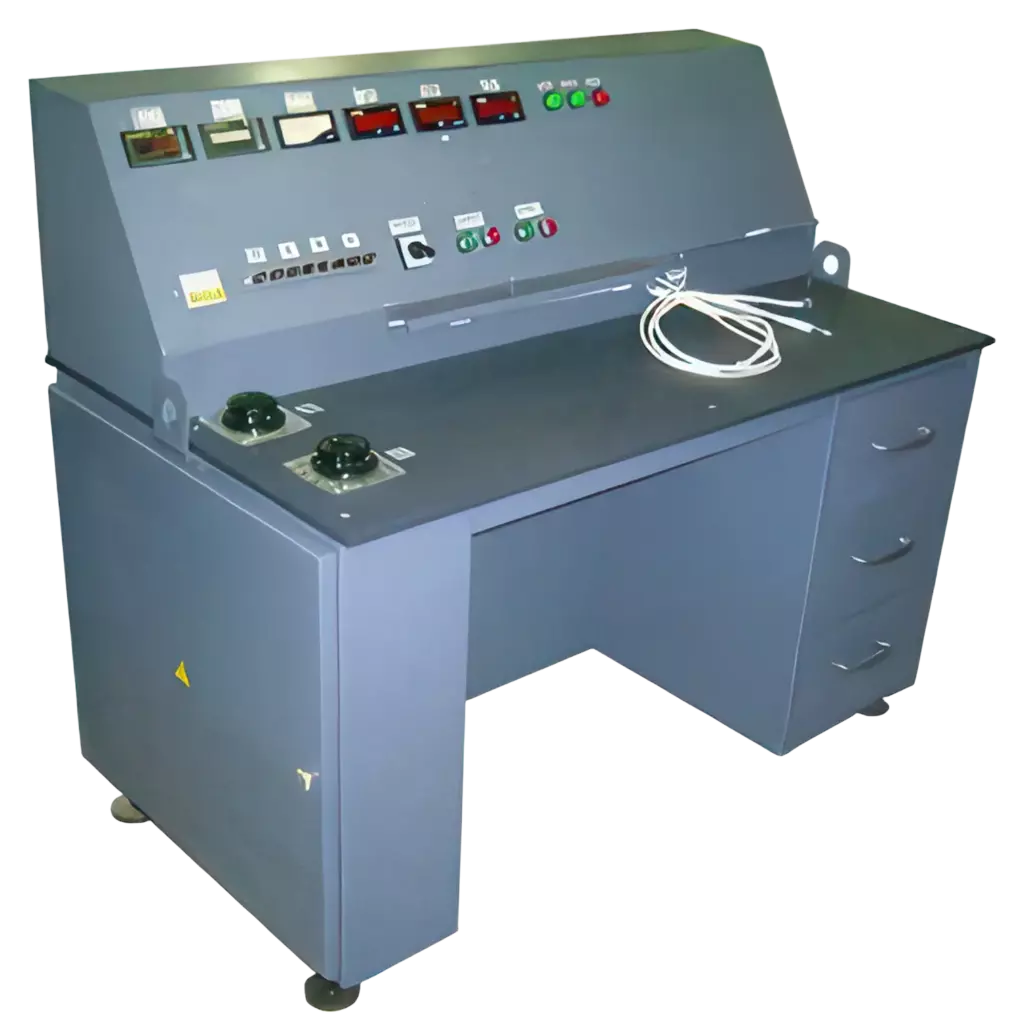

Стенд проверки контакторов ТКС-601ДОД
Артикул: 02.01.28
Стенд предназначен для проведения проверки электрических характеристик контакторов типа ТКС-601ДОД при входном контроле и после выполнения ремонтных работ. Номинальное напряжение питания — 380 В, 50 Гц, потребляемый ток — менее 2 А. Измерение переходного сопротивления — 10÷10000 мкОм, количество испытательных мест — 1.
Описание
Стенд предназначен для проведения проверки электрических характеристик контакторов типа ТКС-601ДОД при входном контроле и после выполнения ремонтных работ.
Технические характеристики
Энергоснабжение стенда
| Номинальное напряжение питания, В | 380, 50Гц |
| Отклонение напряжения питания | ± 12% |
| Потребляемый ток, А | менее 2 |
Выходное регулируемое напряжение постоянного тока, В
| Силовой выход | 0÷10 (100А) |
| Выход питания катушки контактора | 0-30 (5А) |
Измерение и места
| Измерение переходного сопротивления, мкОм | 10÷10000 |
| Количество испытательных мест, шт | 1 |
Цифровой измеритель Щ02
| Класс точности | 0,5 |
| Скорость измерения, изм./сек | 3 |
| Время установления показаний, сек | менее 1,5 |
| Напряжение питания, В | 220 (50Гц) |
Счетчик импульсов СИ8
| Дискретность отсчета времени, мсек | 10 |
| Напряжение питания, В | 220 (50Гц) |
Габариты и масса
| Габаритные размеры (ДхШхВ) / масса, мм / кг | 1360х800х1180/250 |
Возможны изменения основных параметров по Вашему техническому заданию
* Производитель имеет право без предварительного уведомления вносить изменения в изделие, которые не ухудшают его технические характеристики, а являются результатом работ по усовершенствованию его конструкции или технологии производства
