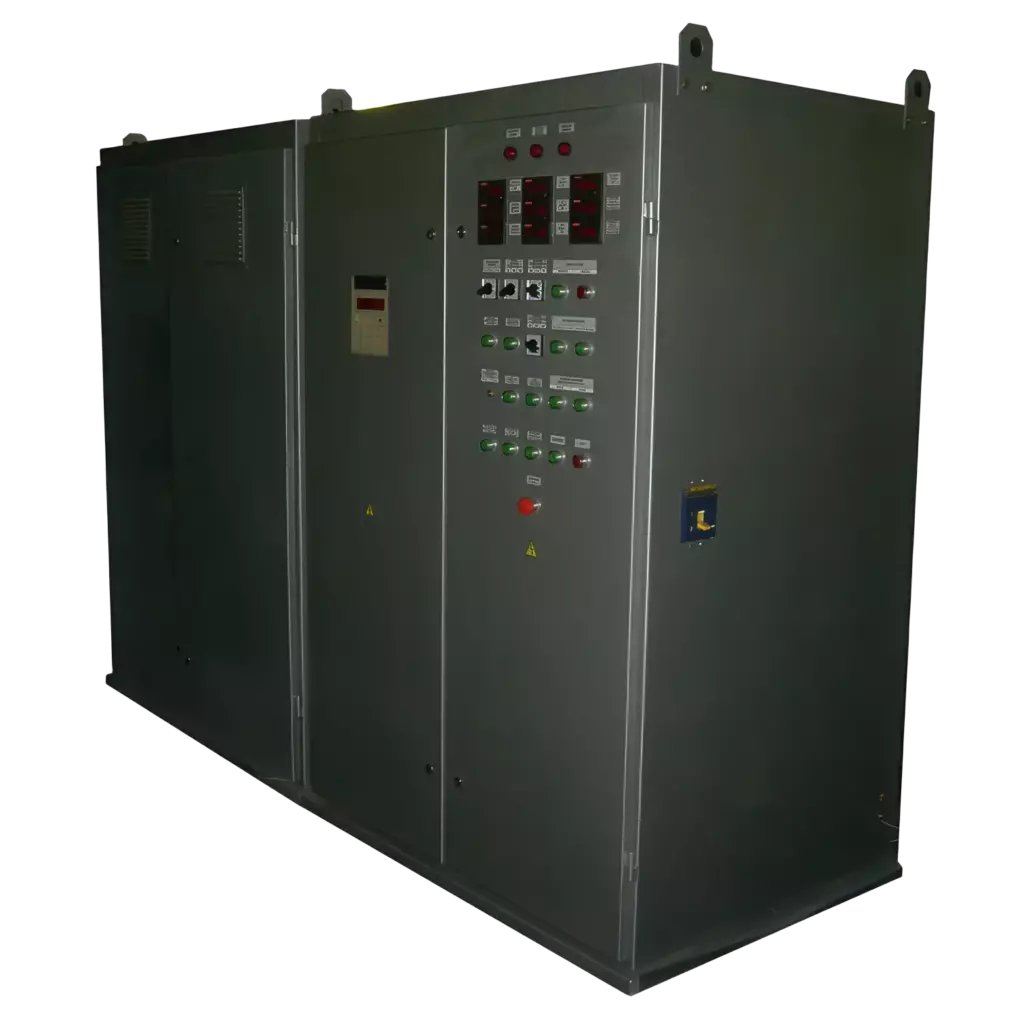

Станция испытательная силовых трансформаторов i-iv габаритов
Артикул: 02.01.13
Станция предназначена для испытания силовых трансформаторов I — IV габаритов напряжением до 10 кВ. Установленное на станции оборудование позволяет выполнить измерение сопротивления изоляции обмоток, испытание электрической прочности изоляции повышенным напряжением, определение коэффициента трансформации и проверку группы соединений. Напряжение питающей сети — 380 В, потребляемый ток — до 400 А.
Описание
Станция предназначена для испытания силовых трансформаторов I — IV габаритов напряжением до 10 кВ.
Установленное на станции оборудование позволяет выполнить следующие виды испытаний:
-измерение сопротивления изоляции обмоток и определение коэффициента абсорбции;
-испытание электрической прочности изоляции обмоток повышенным напряжением промышленной частоты;
-определение коэффициента трансформации;
-проверка группы соединений обмоток;
-определение тока и потерь холостого хода;
-определение напряжения и потерь короткого замыкания;
-измерение сопротивления обмоток постоянному току
Технические характеристики
Электроснабжение станции
| Электроснабжение станции осуществляется от цеховойтрансформаторной подстанции мощностью не менее, кВа | 400 |
| Напряжение питающей сети, В | 380 |
| Потребляемый ток в установившемся режиме, А | до 400 |
Выходные напряжения
| Выходное регулируемое 3-х фазное напряжение станции, В | 5 ÷ 650(Imax 200A) 800В (20А) |
| Выходное регулируемое однофазное испытательное напряжение промышленной частоты, кВ | 0 ÷ 35 (Imax — 0,5 А) |
Измерительные цепи: трансформаторы напряжения
| Трансформаторы напряжения | 27500/100 |
Измерительные цепи: трансформаторы тока
| Трансформаторы тока: (0,65 кВ) | 1000/5, 100/5, 10/5 |
| Трансформаторы тока: (10 кВ) | 100/5 |
Возможны изменения основных параметров по Вашему техническому заданию
* Производитель имеет право без предварительного уведомления вносить изменения в изделие, которые не ухудшают его технические характеристики, а являются результатом работ по усовершенствованию его конструкции или технологии производства
