Стенд испытания сварочных генераторов
Артикул: 02.01.21
Стенд предназначен для проведения приемо-сдаточных испытаний сварочных генераторов для дуговой сварки постоянным током мощностью до 25 кВт согласно требованиям ГОСТ 304-82. Напряжение питания — 220 В, 50 Гц, потребляемый ток — 40 А, количество испытательных мест — 1, среднее время испытания — 6 минут, масса стенда — 350 кг.
Описание
Стенд предназначен для проведения приемо-сдаточных испытаний сварочных генераторов для дуговой сварки постоянным током мощностью до 25 кВт согласно требованиям ГОСТ 304-82. Установленное на стенде оборудование позволяет выполнять следующие виды испытаний:
— измерение сопротивления изоляции обмоток относительно корпуса и между обмотками;
— испытание изоляции обмоток относительно корпуса и между фазами обмотки на электрическую прочность;
— испытание генератора на механическую прочность при повышенной частоте вращения;
— проверка коммутации у коллекторных машин;
— проверка пределов регулирования сварочного тока.

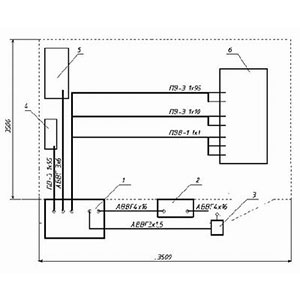

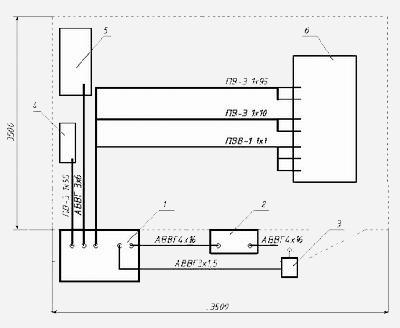

Установка состоит из частотно-регулируемого привода с рамой для установки испытуемого генератора, шкафа управления и нагрузочного сопротивления.
Шкаф управления имеет светосигнальную индикацию подачи питания на цепи управления, два регулируемых силовых выхода постоянного напряжения («Пост1», «Пост2»), выход для подключения нагрузки сварочного генератора и измерительный вход.
Силовые выходы позволяют подавать питание на обмотки возбуждения и якорные обмотки электрических машин постоянного тока (до 50A). Контроль тока и напряжения осуществляется по каждому из постов в отдельности. Также контролируется значения выходных параметров сварочного генератора.
Технические характеристики
Электропитание
| Номинальное напряжение питани | 220В, 50Гц |
| Отклонение напряжения питания, | ± 12 |
| Потребляемый ток, А | 40 |
Привод и измерительные цепи
| Привод асинхронный частотно-регулируемый, об/мин | 0-3000 |
| Вход измерительный, А | 500, 0-50В |
| Выход вспомогательный, А | 50, 5-50В |
Испытания
| Количество испытательных мест | 1 |
| Среднее время испытания, мин | 6 |
Площадь, габариты и масса
| Масса стенда, кг | 350 |
| Площадь, занимаемая стендом, м2 | 12,5 |
| Габариты / масса шкафа управления, мм/кг | 1500 х 600 х 400 /350 |
Цифровой мегаомметр Е6-22
| Класс точности | 1,5 |
| Диапазон измеряемых сопротивлений, кОм | 1 — 107 |
| Номинальное испытательное напряжение, В | 100, 500, 1000 |
| Mаксимальный ток, мА | не более 5 |
Цифровые измерители PFP-1
| Цифровые измерители PFP-1 | 100,500,1000 |
| Класс точности | 0,15 |
| Скорость измерения, изм./сек | 3 |
| Время установления показаний, мсек | менее 300 |
Возможны изменения основных параметров по Вашему техническому заданию
* Производитель имеет право без предварительного уведомления вносить изменения в изделие, которые не ухудшают его технические характеристики, а являются результатом работ по усовершенствованию его конструкции или технологии производства
