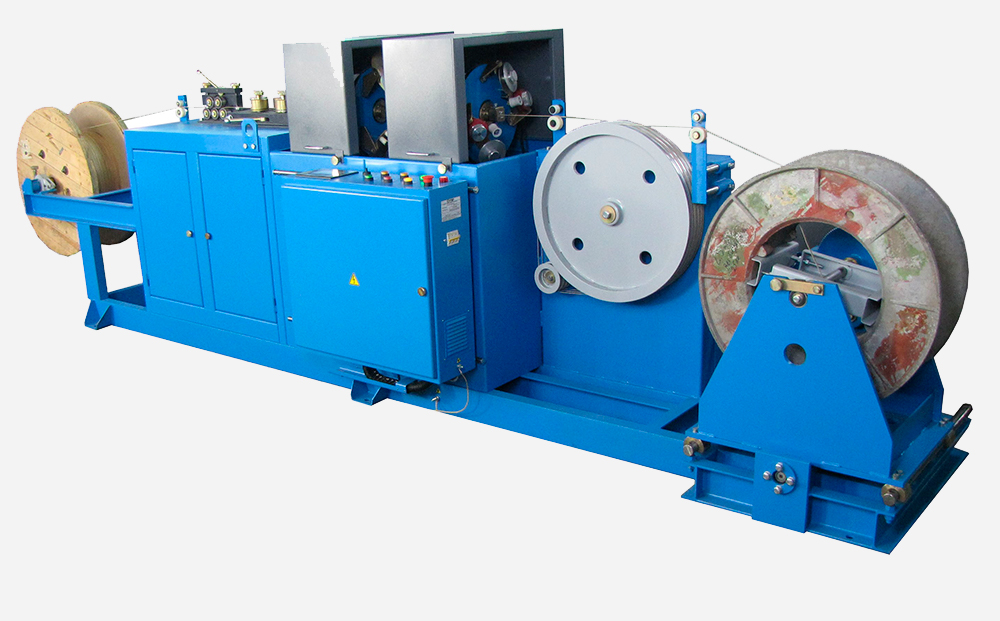

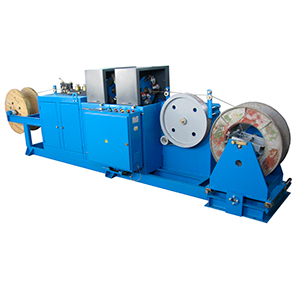

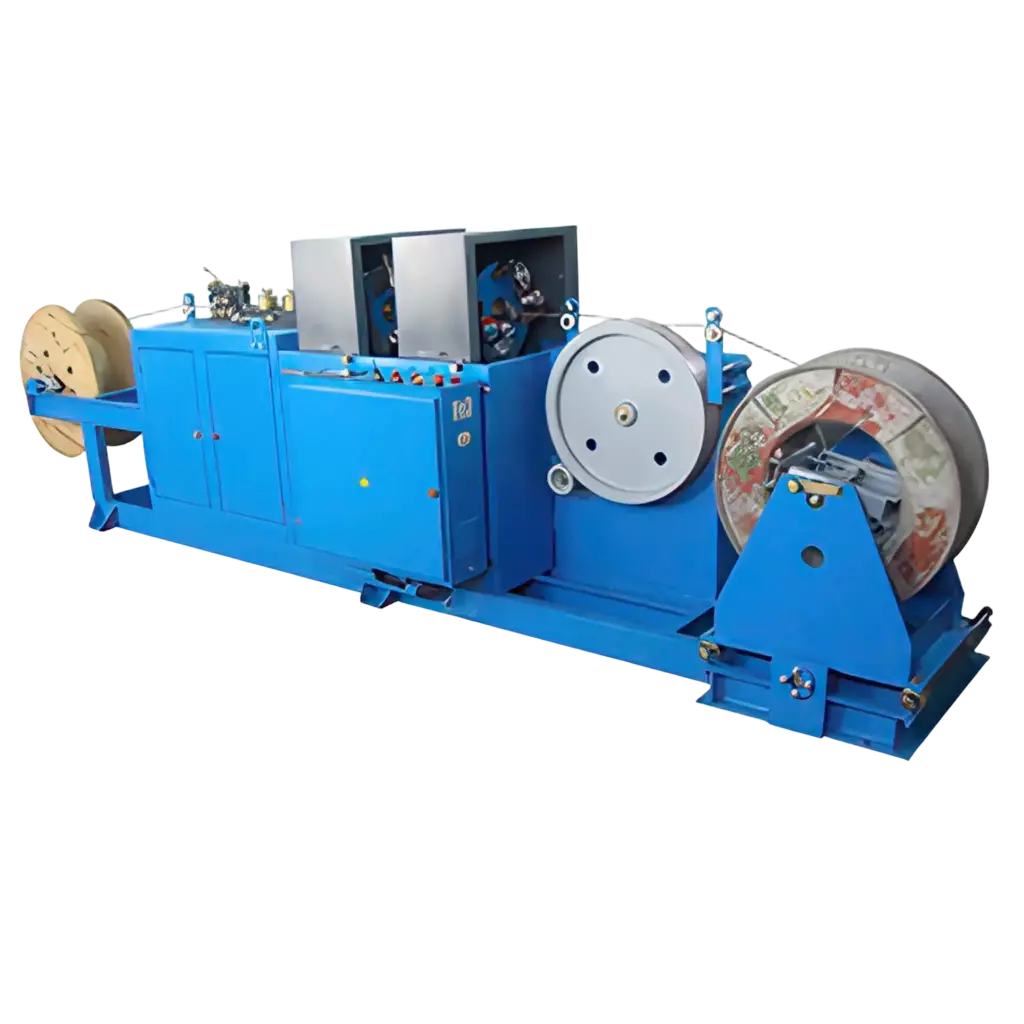

Установка изолирования проводов
Артикул: 04.03.12
Установка предназначена для изолирования ленточными изолировочными материалами провода с одновременной укладкой его на металлический или деревянный барабан. Ширина изоляционной ленты — 15…20 мм, количество обмоточных головок — 2, частота вращения обмоточной головки — 150…430 об/мин. Установленная мощность — 1,85 кВт, масса — 1050 кг.
Описание
Установка предназначена для изолирования ленточными изолировочными материалами провода с одновременной укладкой его на металлический или деревянный барабан.
Технические характеристики
Размеры устанавливаемого барабана, мм
| Диаметр | 700…800 |
| Ширина | 280…350 |
Максимальные размеры провода, мм
| Ширина | 16 |
| Толщина | 5 |
Изоляционная лента и обмоточные головки
| Ширина изоляционной ленты, мм | 15…20 |
| Количество обмоточных головок, шт | 2 |
| Количество бобин изолировочного материала, устанавливаемых на одну обмоточную головку, шт | 2 |
| Частота вращения обмоточной головки, об/мин | 150…430 |
| Линейная скорость провода, м/мин | 2.1…5.7 |
Приводы
| Привод обмоточной головки, тип | ременный |
| Привод тягового барабана, тип | электромеханический |
| Привод приемного барабана, тип | зубчатая передача |
| Раскладчик, тип привода | ходовой винт |
Электропитание и масса
| Установленная мощность, кВт | 1,85 |
| Масса,кг | 1050 |
Габаритные размеры, мм
| Длина | 4850 |
| Ширина | 1180 |
| Высота | 1360 |
Возможны изменения основных параметров по Вашему техническому заданию
* Производитель имеет право без предварительного уведомления вносить изменения в изделие, которые не ухудшают его технические характеристики, а являются результатом работ по усовершенствованию его конструкции или технологии производства
