Кантователь статоров
Артикул: 04.03.15
Кантователи 04.03.15 и 04.03.15.01 предназначены для механизированного поворота статоров электродвигателей с высотой центров 225…280 мм при укладке обмоток (7…9 габарит). Для работы со статорами без лап используется оснастка. Частота вращения поворотного кольца — 1,75 об/мин, привод — цепная передача. Напряжение питания — 380 В, установленная мощность — 0,37 кВт.
Описание

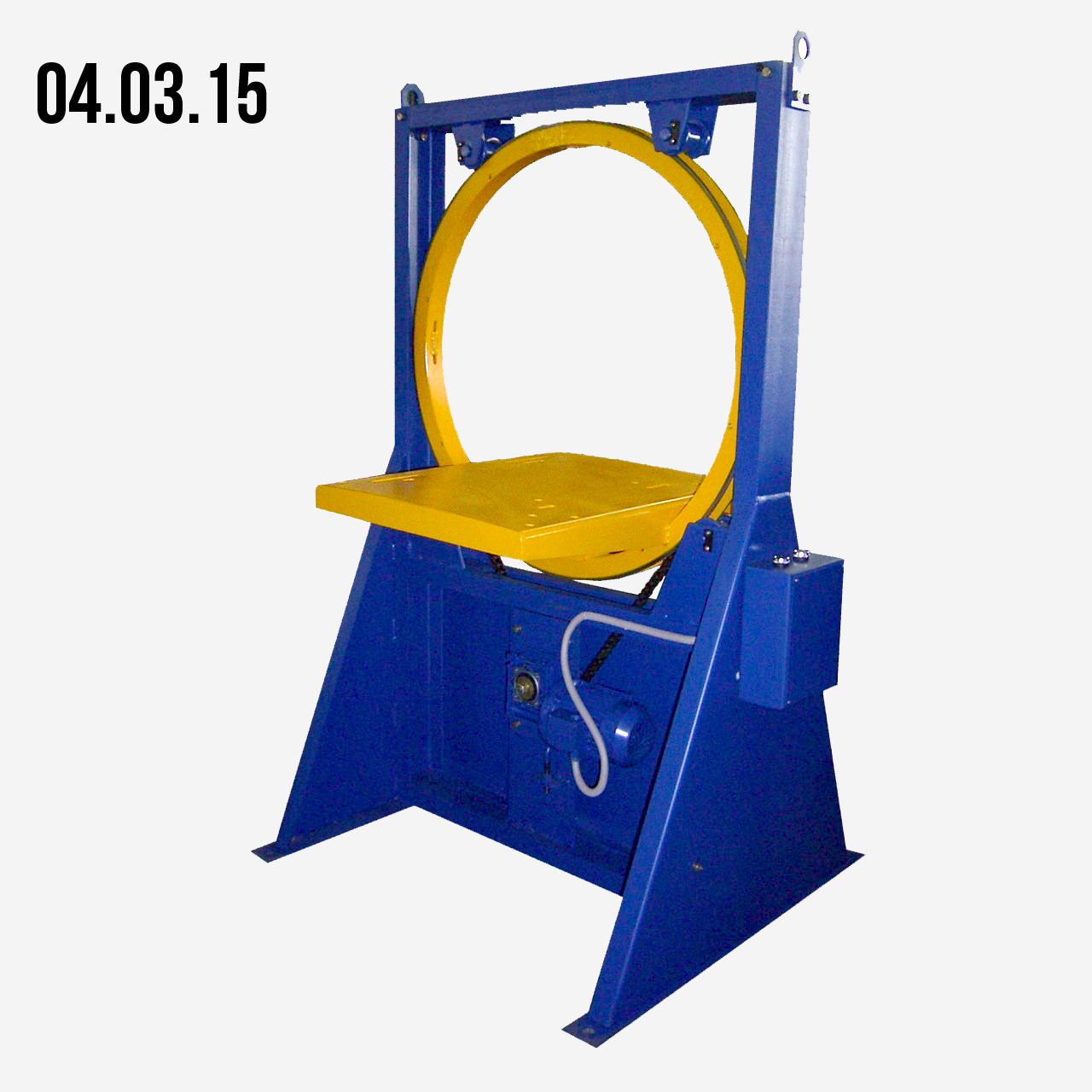

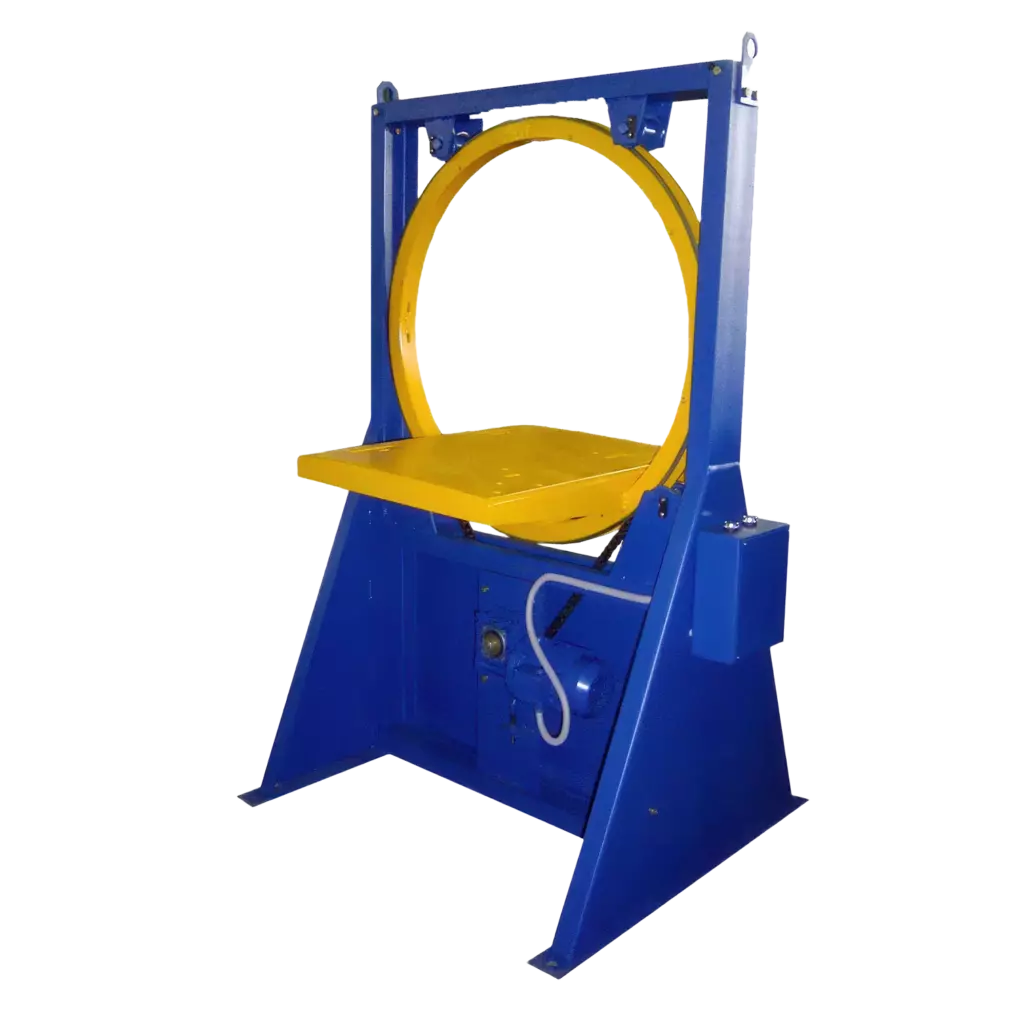

Кантователь 04.03.15 предназначен для механизированного поворота статоров электродвигателей с высотой центров 225…280мм при укладке обмоток (7…9 габарит).

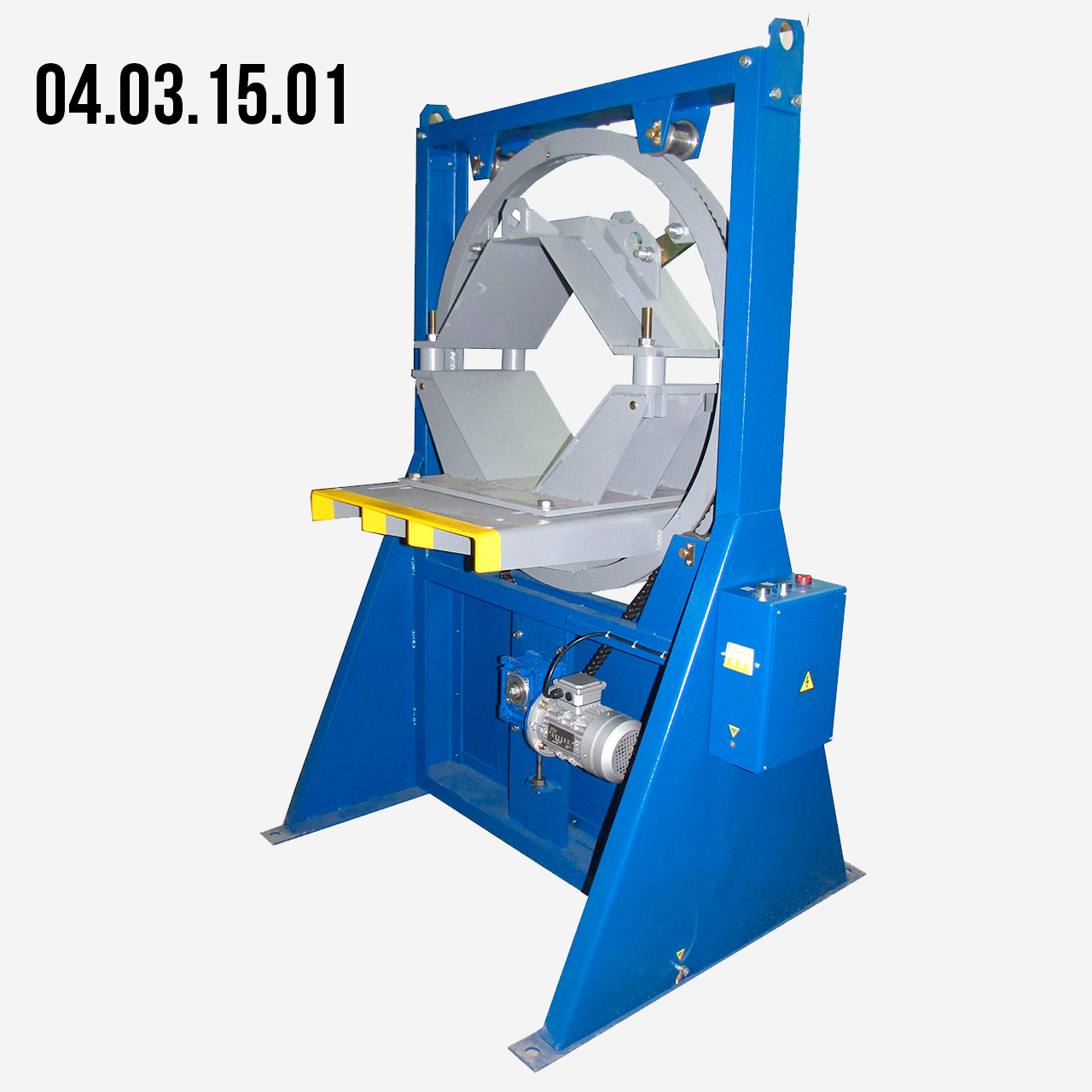

Кантователь 04.03.15.01 предназначен для механизированного поворота статоров электродвигателей с высотой центров 225…280мм при укладке обмоток. Для работы со статорами без лап используется оснастка.
Подробное описание кантователя статоров 04.03.15
Технические характеристики
Поворотное кольцо
| Артикул | 04.03.15 | 04.03.15.01 |
|---|---|---|
| Частота вращения поворотного кольца, об/мин | 1.75 | 1.75 |
| Привод поворотного кольца: | цепная передача | цепная передача |
Оснастка
| Артикул | 04.03.15 | 04.03.15.01 |
|---|---|---|
| Диаметры фиксируемых статоров в оснастке, мм | — | 450-520 |
Электропитание
| Артикул | 04.03.15 | 04.03.15.01 |
|---|---|---|
| Напряжение питания (50Гц), В | 380 | 380 |
| Установленная мощность, кВт | 0.37 | 0.37 |
Габариты и масса
| Артикул | 04.03.15 | 04.03.15.01 |
|---|---|---|
| Габаритные размеры (ДхШхВ) / Масса, мм / кг | 1250х1010х1750/250 | 1250х1010х1750/330 |
Возможны изменения основных параметров по Вашему техническому заданию
* Производитель имеет право без предварительного уведомления вносить изменения в изделие, которые не ухудшают его технические характеристики, а являются результатом работ по усовершенствованию его конструкции или технологии производства
