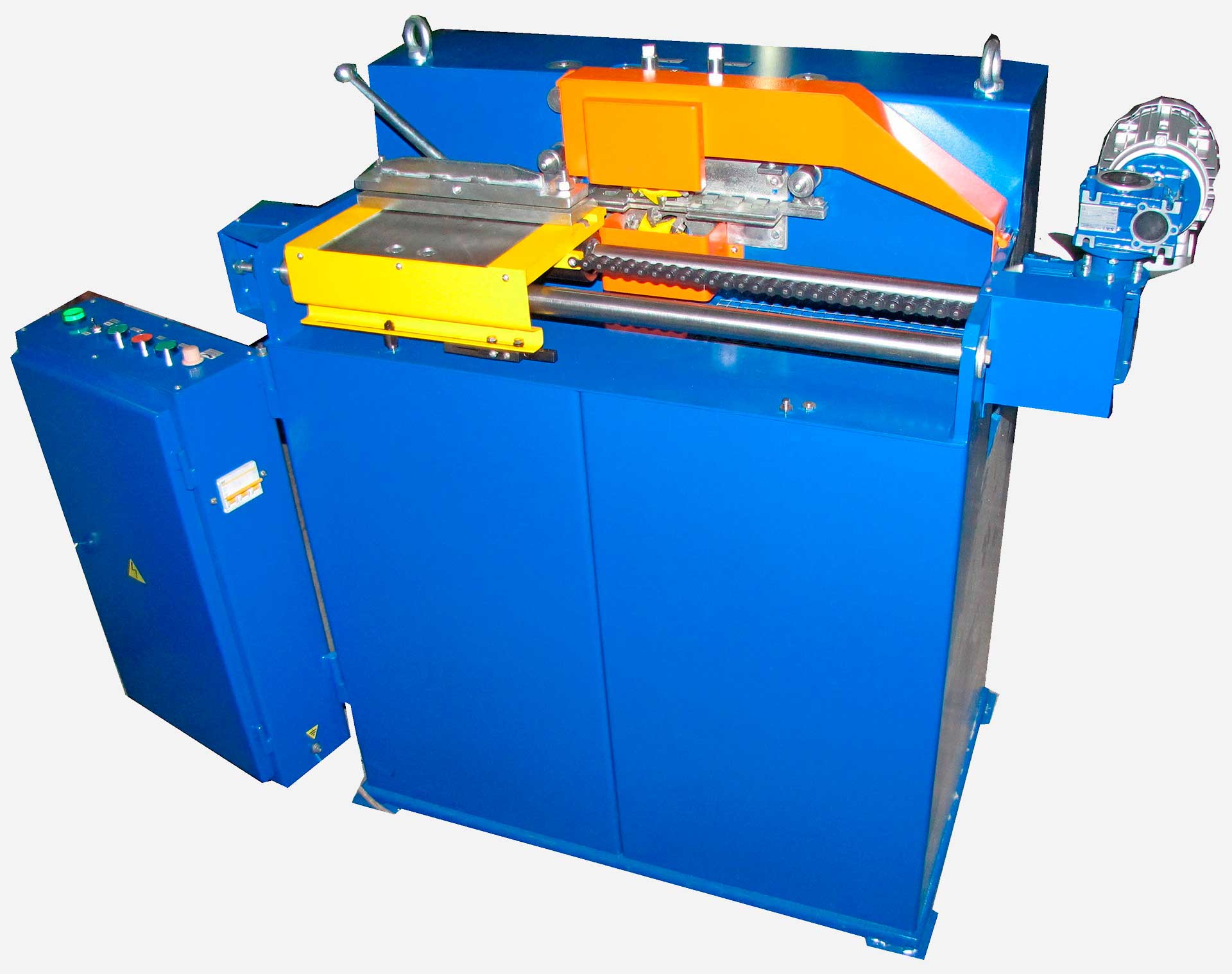

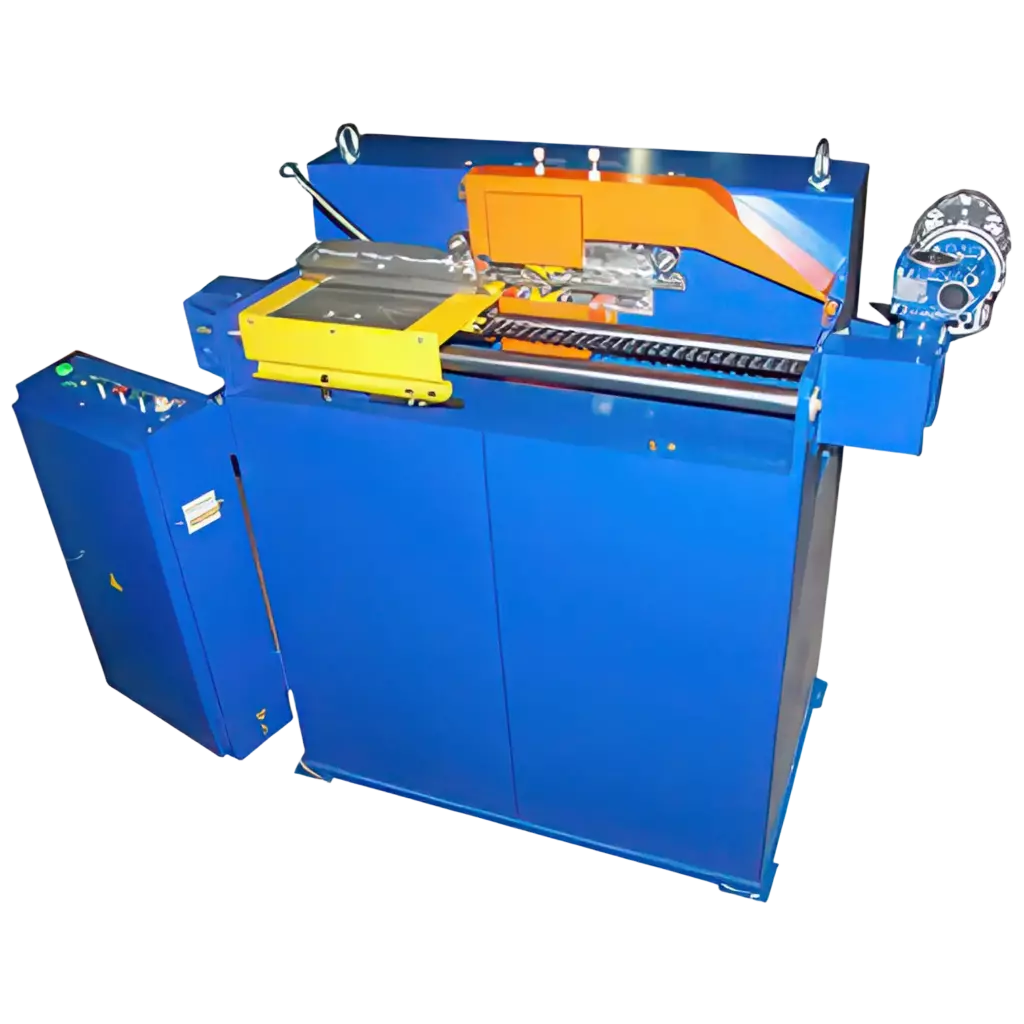

Станок для изготовления гетинаксовых и текстолитовых клиньев
Артикул: 04.03.41
Станок предназначен для резки из листовой заготовки гетинаксовых и текстолитовых клиньев, используемых для закрепления обмоток в пазах статора при ремонте крупных электрических машин. Размеры клиньев: длина до 210 мм, ширина до 25 мм, толщина 3…10 мм. Две фрезы, частота вращения — 2000 об/мин. Установленная мощность — 2,2+0,12=2,32 кВт.
Описание
Станок предназначен для резки из листовой заготовки гетинаксовых и текстолитовых клиньев, используемых для закрепления обмоток в пазах статора при ремонте крупных электрических машин.
Технические характеристики
Размеры клиньев, мм
| Длина (макс) | 210 |
| Ширина (макс) | 25 |
| Толщина | 3…10 |
Фрезы
| Частота вращения фрез, об/мин | 2000 |
| Диаметр применяемых фрез, мм | 90…100 |
| Количество фрез, шт | 2 |
Подача заготовки
| Скорость продольной подачи заготовки, мм/сек | 3,3÷30 |
| Скорость обратного хода заготовки, мм/сек | 30 |
Приводы
| Привод фрез, тип | зубчатоременный |
| Привод продольной подачи заготовки, тип | цепной |
Электропитание
| Установленная мощность, кВт | 2,2+0,12=2,32 |
| Напряжение питания (50Гц), В | 380В |
Габариты и масса
| Габаритные размеры (ДхШхВ) / масса, мм / кг | 1200 х 600 х 1050 / 200 |
Возможны изменения основных параметров по Вашему техническому заданию
* Производитель имеет право без предварительного уведомления вносить изменения в изделие, которые не ухудшают его технические характеристики, а являются результатом работ по усовершенствованию его конструкции или технологии производства
