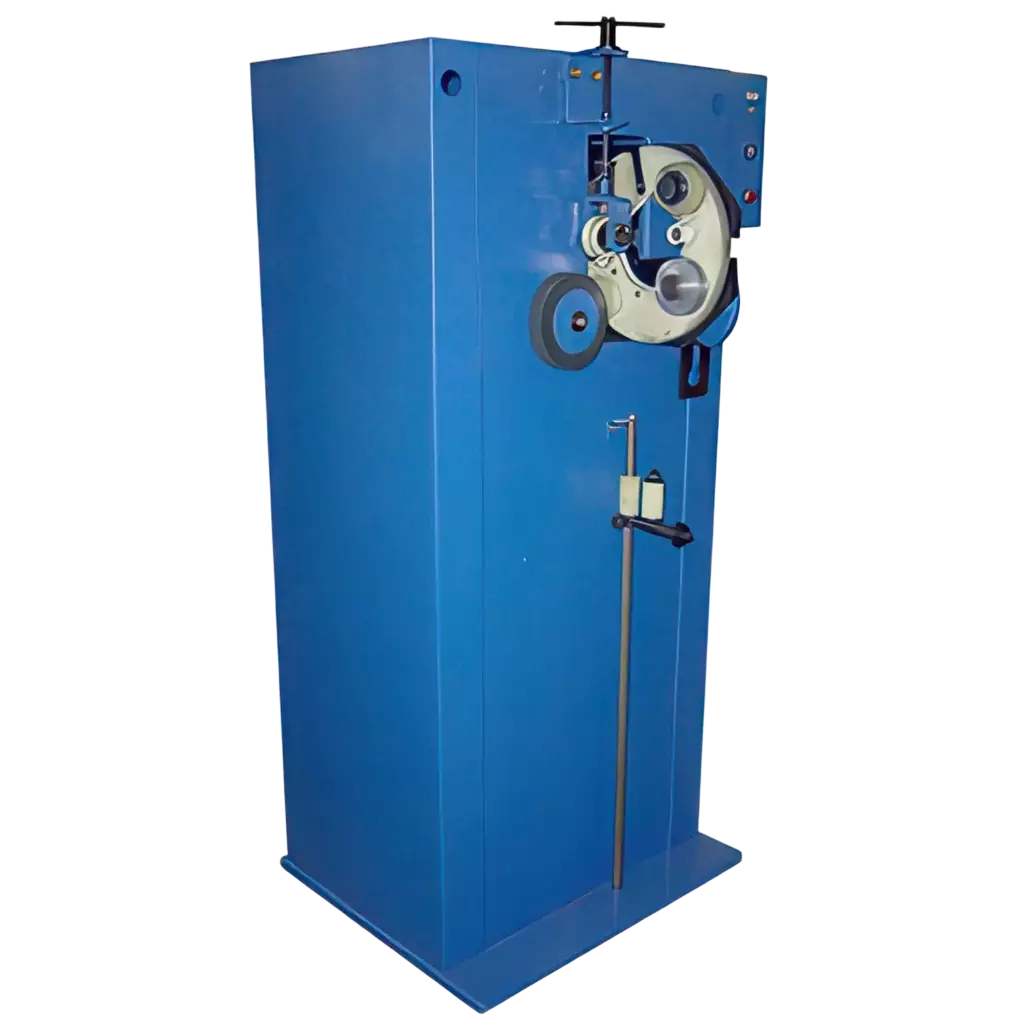

Станок для изолировки бандажных колец
Артикул: 04.03.50
Станок предназначен для изолировки бандажных колец крупных электромашин, выполненных в виде замкнутого кольца круглого сечения. Скорость вращения оплеточной головки — 227 об/мин, подача бандажного кольца — 10 мм/об, ширина изолирующей ленты — 20 мм. Диаметр бандажного кольца — 600…1200 мм, диаметр прутка — 12…20 мм.
Описание
Станок предназначен для изолировки бандажных колец крупных электромашин, выполненных в виде замкнутого кольца круглого сечения.
Технические характеристики
Оплеточная головка
| Скорость вращения оплеточной головки, об/мин | 227 |
| Электродвигатель оплеточной головки | |
| Тип | АИРМ63А4У2 |
| Мощность, кВт | 0,25 |
| Частота вращения, об/мин | 1395 |
Подача, кольцо и лента
| Подача бандажного кольца, мм/об | 10 |
| Ширина изолирующей ленты, мм | 20 |
| Диаметр бандажного кольца, мм | 600…1200 |
| Диаметр прутка бандажного кольца, мм | 12…20 |
Привод ролика: электродвигатель
| Электродвигатель | |
| Тип | 56В-2 |
| Мощность, кВт | 0,13 |
| Частота вращения, об/мин | 2760 |
Редуктор и габариты
| Редуктор, тип/передаточное отношение | SITI MI 30/20 |
| Редуктор, тип/передаточное отношение | SITI MU 40/20 |
| Габаритные размеры (ДхШхВ) / масса, мм / кг | 725 х 720 х 1635 / 180 |
Возможны изменения основных параметров по Вашему техническому заданию
* Производитель имеет право без предварительного уведомления вносить изменения в изделие, которые не ухудшают его технические характеристики, а являются результатом работ по усовершенствованию его конструкции или технологии производства
