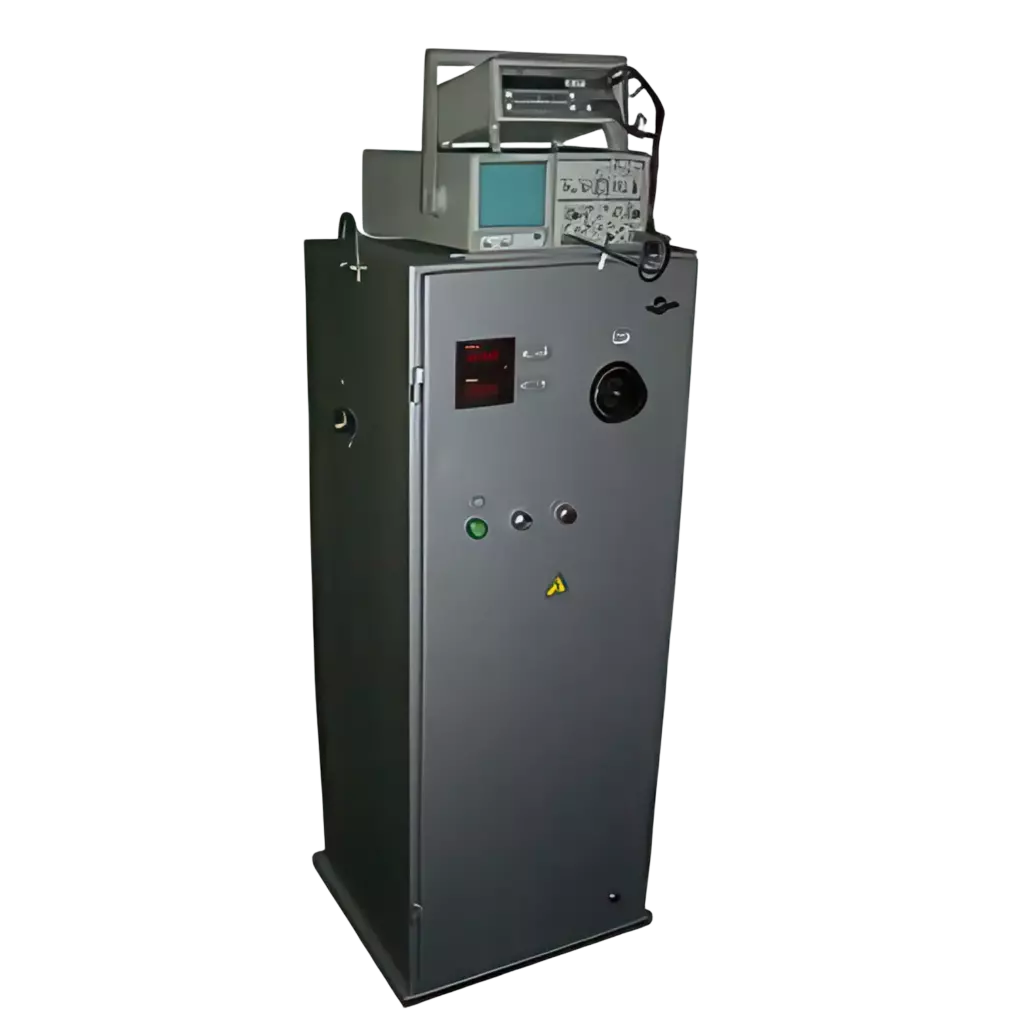

Стенд испытания активной стали статоров
Артикул: 02.01.08
Стенд предназначен для дефектировки статоров ремонтируемых электродвигателей мощностью от 100 до 1000 кВт после удаления обмотки. Стенд позволяет выявить сердечники с высокими потерями до укладки новой обмотки и уменьшить необоснованный расход обмоточного провода. Напряжение питания — 220 В, потребляемая мощность — не более 30 кВА, выходное регулируемое напряжение — 10÷240 В, выходной ток — до 120 А.
Описание
Стенд испытания активной стали статоров предназначен для дефектировки статоров ремонтируемых электродвигателей мощностью от 100 до 1000кВт после удаления обмотки.
Стенд позволяет выявить сердечники с высокими потерями до укладки новой обмотки и уменьшить необоснованный расход обмоточного провода.
Технические характеристики
Питание и количество мест
| Номинальное напряжение питания 50Гц, В | 220 |
| Потребляемая мощность, кВа | не более 30 |
| Количество испытательных мест | 1 |
Выходные параметры и габариты
| Выходное регулируемое напряжение (на намагничивающей обмотке), В | 10÷240 |
| Выходной ток, А | до 120А |
| Габаритные размеры (ДхШхВ) / масса, мм / кг | 860х580х1630/190 |
Миллиомметр GOS-620
| Величина допускаемого значения погрешности, % | 0,1 |
| Предел измерения сопротивления, мОм | 30 ÷ 3х109 |
| Тестовый ток, А | 1х10-6 ÷ 1 |
Измеритель MT4W-4N
| Погрешность измерения, % | +/- 0,1 |
| Скорость измерения, изм./сек | 60 |
| Время установления показаний, мсек | менее 16 |
Цифровой ваттметр Ц301МЦ: точность и сигнал
| Погрешность преобразования, % | +/-0,1 |
| Выходной сигнал, мА | 4÷20 |
Цифровой ваттметр Ц301МЦ: скорость и время
| Скорость измерения, изм./сек | 3 |
| Время установления показаний, мсек | менее 300 |
Возможны изменения основных параметров по Вашему техническому заданию
* Производитель имеет право без предварительного уведомления вносить изменения в изделие, которые не ухудшают его технические характеристики, а являются результатом работ по усовершенствованию его конструкции или технологии производства
