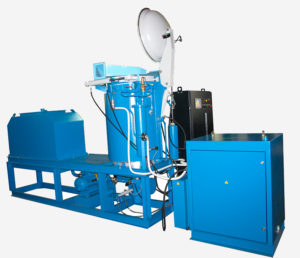

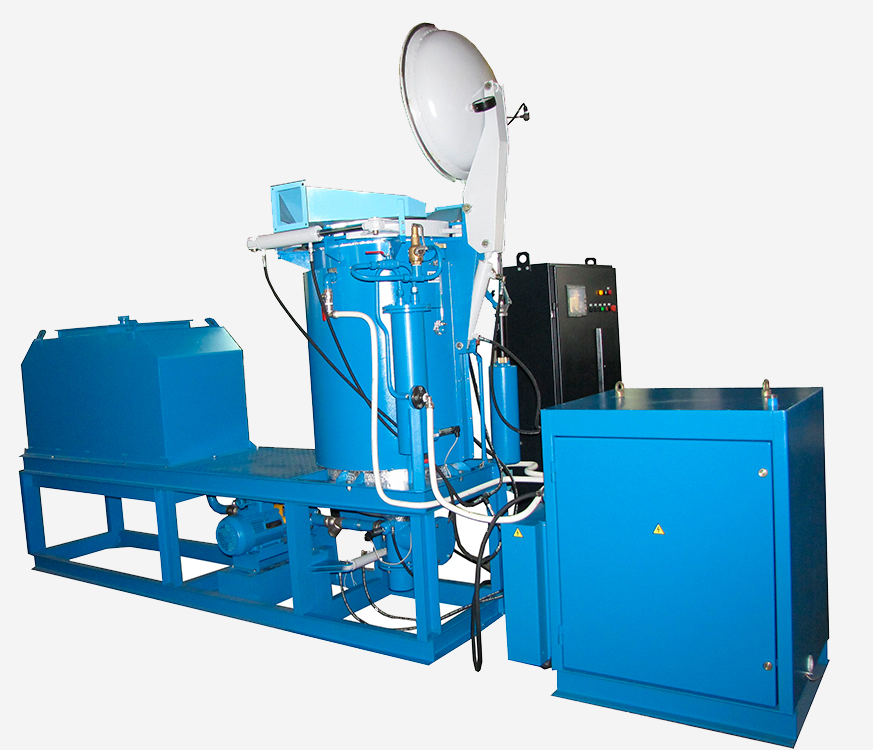

Установка пропиточная вакуумная 04.02.39.650
Артикул: 04.02.39.650
Установка предназначена для пропитки электротехнических изделий пропиточными составами и компаундами с условной вязкостью 35÷80 (по вискозиметру В3-246 с диаметром сопла 4 мм). Давление в пропиточном баке — до 4 атм, полный объем бака — 0,5 м³, рабочий объем — 0,4 м³. Напряжение питания — 380 В, установленная мощность — 17,5 кВт.
Описание
Установка предназначена для пропитки электротехнических изделий пропиточными составами и компаундами с условной вязкостью 35÷80 (по вискозиметру В3- 246 с диаметром сопла 4 мм, при температуре 18÷22 0С).
Технические характеристики
Общие характеристики
| Давление в пропиточном баке, атм | 4max |
| Вакуум,(давление: манометрическое (кПа) / вакуумметрическое (кПа) / остаточное (мм. рт. ст.)) | 2.5/-97.5/20 |
| Температура в пропиточном баке при пропитке, 0С | 70±10 |
| Рабочая температура теплоносителя, 0С | 95±4 |
| Используемый теплоноситель | Тосол |
| Напряжение питания (50Гц), В | 380 |
| Установленная мощность, кВт | 17.5 |
Бак пропиточный
| Полный объем, м3 | 0,5 |
| Рабочий объем , м3 | 0,4 |
| Объём рубашки системы нагрева бака, л | 120 |
| Диаметр внутренний, мм | 650 |
| Высота пропиточного бака, мм | 1300 |
| Рабочая высота пропиточного бака, мм | 1000 |
| Механизм открывания крышки пропиточного бака, тип | гидравлический |
| Механизм привода хомутового затвора крышки пропиточного бака, тип | гидравлический |
| Датчик уровня лака, шт | 3 |
Бак резервный и насосная установка
| Объем бака, м3, макс | 0,9 |
| Рабочий объем лака, м3 | макс 0,8 мин 0,5 |
| Габаритные размеры (ДхШхВ), мм | 1500 х 650 х 1000 |
| Насос перекачки лака | |
| Производительность, м3/час | 2,5 |
| Механизм привода шарового крана лакопровода, тип | гидравлический |
Очистка датчиков, насосная станция и нагрев
| Насос, тип | ручной |
| Ёмкость с моющим средством, л | 5,2 |
| Насосная станция, шт | 1 |
| Марка используемых масел | HLP32 Gradient |
| Система нагрева пропиточного бака, тип | жидкосная |
Распределительная станция: вакуумная магистраль
| Распределительная станция | |
| Вакуумная магистраль | |
| Агрегат вакуумный электронасосный, шт | 1 |
| Датчик давления-разрежения, шт | 1 |
| Механизм привода шаровых кранов вакуумпровода — Шаровой кран с электроприводом, шт. | 2 |
| Клапан электромагнитный нормально закрытый прямого действия с диафрагмой, шт | 1 |
| Клапан предохранительный пружинный , шт | 1 |
| Манометр показывающий, шт. | 1 |
Габариты и масса
| Габаритные размеры/ масса | |
| Пропиточный агрегат | |
| Габаритные размеры (ДхШхВ) / масса, мм / кг | 3670х1330х 2300/1320 |
| Распределительная станция | |
| Габаритные размеры (ДхШхВ) / масса, мм / кг | 1150х850х1230/400 |
| Шкаф управления | |
| Габаритные размеры (ДхШхВ) / масса, мм / кг | 870 х 380 х 1850 / 160 |
Возможны изменения основных параметров по Вашему техническому заданию
* Производитель имеет право без предварительного уведомления вносить изменения в изделие, которые не ухудшают его технические характеристики, а являются результатом работ по усовершенствованию его конструкции или технологии производства
