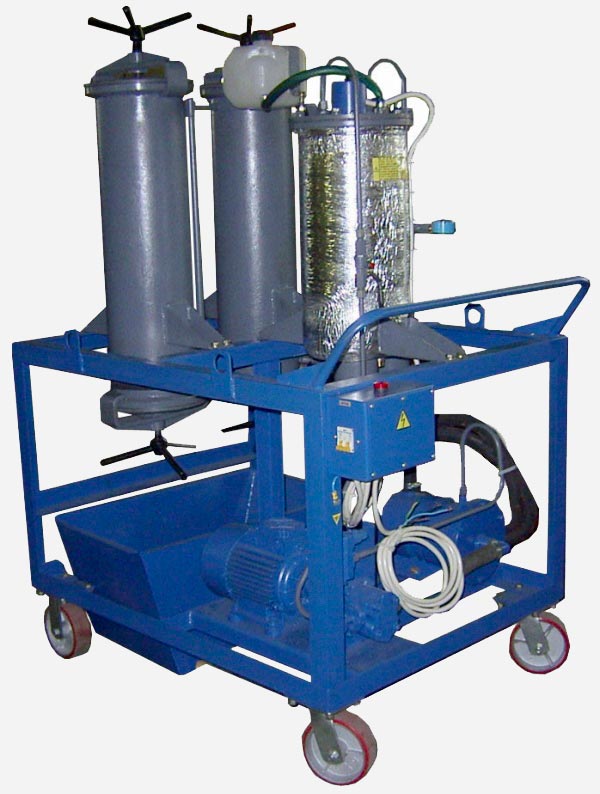

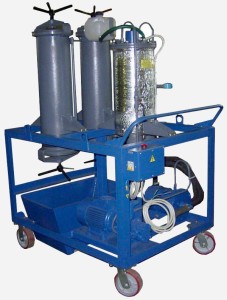

Установка маслоочистительная
Артикул: 03.05.30
Установка предназначена для адсорбционной осушки и очистки от механических примесей трансформаторного масла, заливаемого в маслонаполненные электрические аппараты. Производительность — 0,5 м³/час, влагосодержание на выходе — 10 г/т, тонкость фильтрации — 5 мкм. Напряжение питания установки — 380 В, установочная мощность — 9 кВА.
Описание
Установка предназначена для адсорбционной осушки и очистки от механических примесей трансформаторного масла, заливаемого в маслонаполненные электрические аппараты.
Установка может использоваться для регенерации трансформаторного масла при условии замены синтетического цеолита на силикагель, либо другой, предназначенный для этой цели сорбент.
Технические характеристики
Производительность и очистка
| Производительность, м3/час | 0,5 |
| Влагосодержание на выходе, г/т | 10 |
| Тонкость фильтрации, мкм | 5 |
Нагреватель масла
| Нагреватель, тип | ТЭН 15 А 250 В |
| Мощность нагревателя, кВт | 3,75 |
| Количество нагревателей, шт | 2 |
| Количество тосола заливаемого в нагреватель, л | 15 |
| Максимальная температура нагрева масла в змеевике нагревателя, 0С | 60 |
Привод насосной станции
| Привод-электрический | |
| Электродвигатель, тип | АИРМ90L6 |
| Мощность, кВт | 1,5 |
| Частота вращения, об/мин | 930 |
Насос, клапан и бак
| Насос, тип | НШ10Г3 ОСТ 23.1.92-88 |
| Клапан напорный, тип | КН 50.12,5 У1 |
| Бак масляный со сменным фильтром 1й ступени, шт | 1 |
Фильтры и адсорбер
| Используемые сменные элементы фильтров механической очистки масла | |
| Фильтр 1-й ступени, тип 53.1012040 А ТУ 4591.069.00232058-2002 | 1 |
| Фильтр 2-й ступени, тип ЭФМ-011(Т-150-1012.040) ТУ 23.51396560.02 | 2 |
| Емкость адсорбера, л | 26 |
| Количество, шт | 2 |
Электропитание и габариты
| Общая установленная мощность, кВт | 10 |
| Напряжение питания, В (Гц) | 3х380 (50) Внимание: подключение осуществлять гибким медным 4-х жильным кабелем сечением не менее 4 мм2, так как ток в фазе нагревателя достигает 35 Ампер |
| Напряжение питания установки (50Гц), В | 380 |
| Установочная мощность, кВА | 9 |
| Габаритные размеры (ДхШхВ) / масса, мм / кг | 1625х850х1630/294 |
Возможны изменения основных параметров по Вашему техническому заданию
* Производитель имеет право без предварительного уведомления вносить изменения в изделие, которые не ухудшают его технические характеристики, а являются результатом работ по усовершенствованию его конструкции или технологии производства
