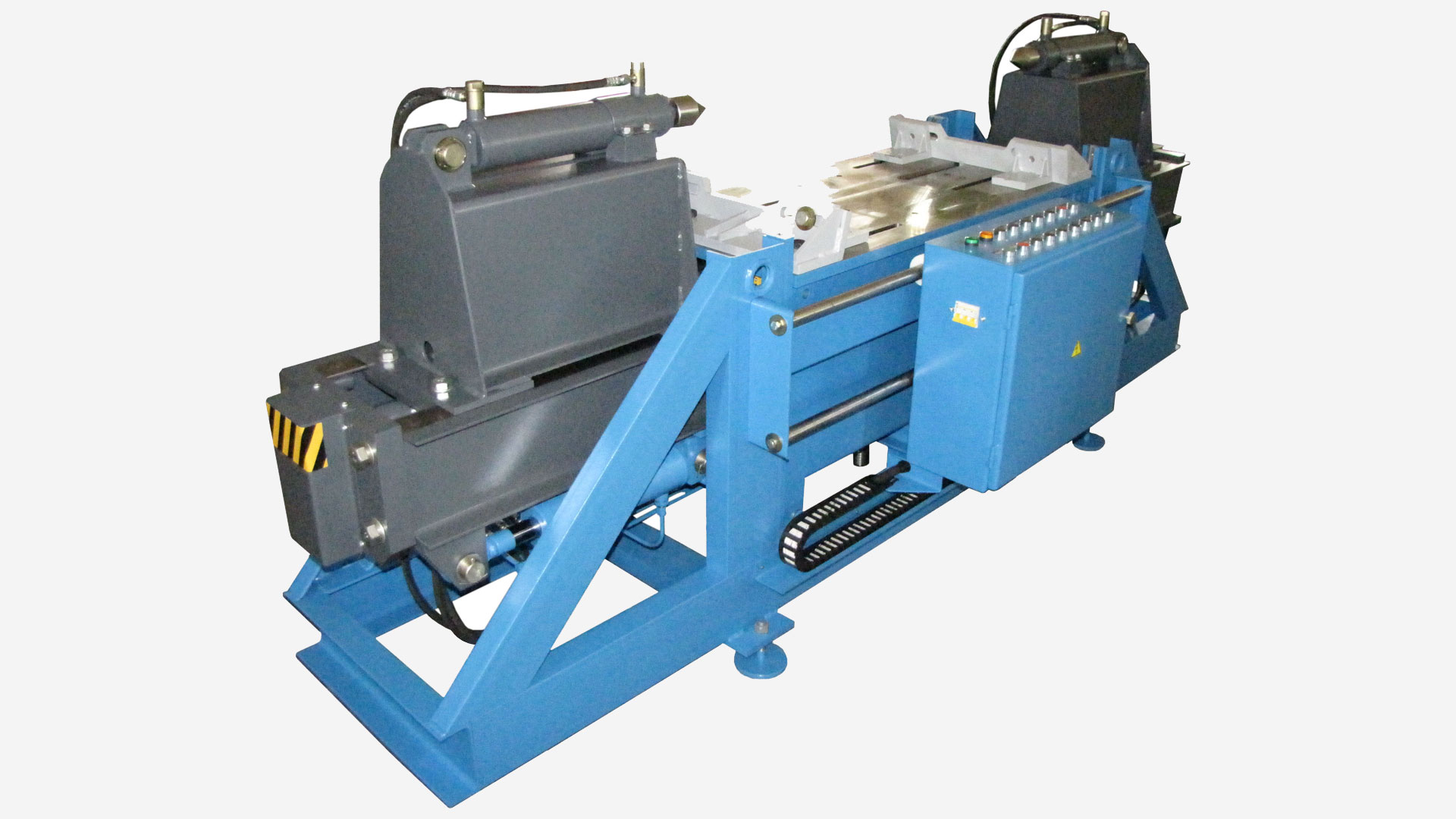

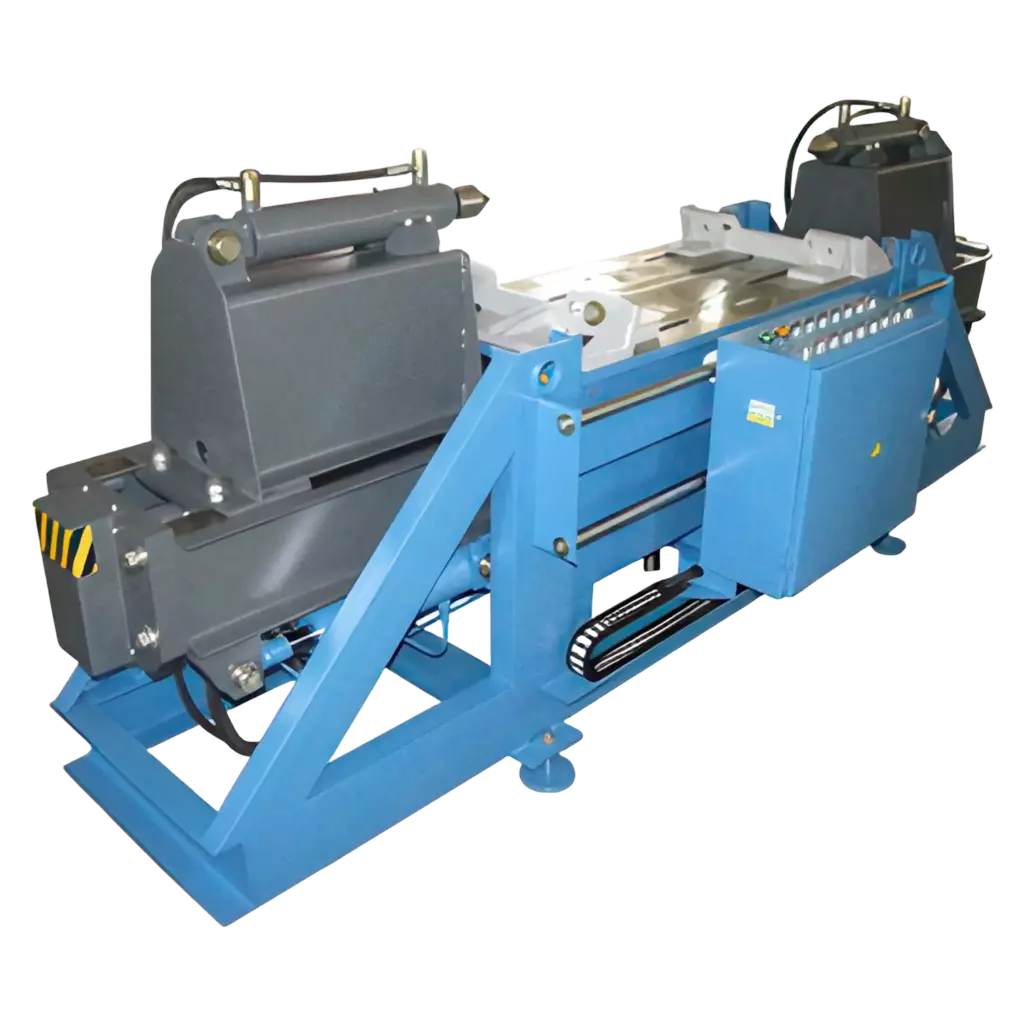

Стенд для разборки и сборки электродвигателей
Артикул: 04.02.34
Стенд предназначен для съема подшипниковых щитов и съема подшипников с вала ротора. Разбираемые электродвигатели имеют высоту центров 112…280 мм и длину валов 452…1210 мм. Привод рабочих органов гидравлический, максимальное рабочее давление — 150 кг/см². Напряжение питания стенда — 380 В, установленная мощность — 2,2 кВт, масса стенда — 1210 кг.
Описание
Стенд предназначен для съема подшипниковых щитов и съема подшипников с вала ротора.
Подробное описание стенда для разборки и сборки электродвигателей 04.02.34
Технические характеристики
Габариты разбираемых электродвигателей
| Высота центров, мм | 112…280 |
| Длины валов, мм | 452…1210 |
Привод и давление
| Привод рабочих органов | гидравлический |
| Максимальное рабочее давление, кг/см3 | 150 |
Перемещения
| Перемещение подвижных упоров стола, мм | 300 |
| Перемещение ходовой балки, мм | 200 |
| Перемещение центров подвижных бабок, мм | 320 |
Электропитание
| Напряжение питания стенда (50Гц), В | 380 |
| Установленная мощность, кВт | 2.2 |
Габариты и масса стенда
| Габаритные размеры (ДхШхВ), мм | 3200х1250х1300 |
| Масса стенда, кг | 1210 |
Насосная станция
| Габаритные размеры насосной станции (ДхШхВ) / Масса, мм / кг | 650 х 450 х 650 / 125 |
Возможны изменения основных параметров по Вашему техническому заданию
* Производитель имеет право без предварительного уведомления вносить изменения в изделие, которые не ухудшают его технические характеристики, а являются результатом работ по усовершенствованию его конструкции или технологии производства
