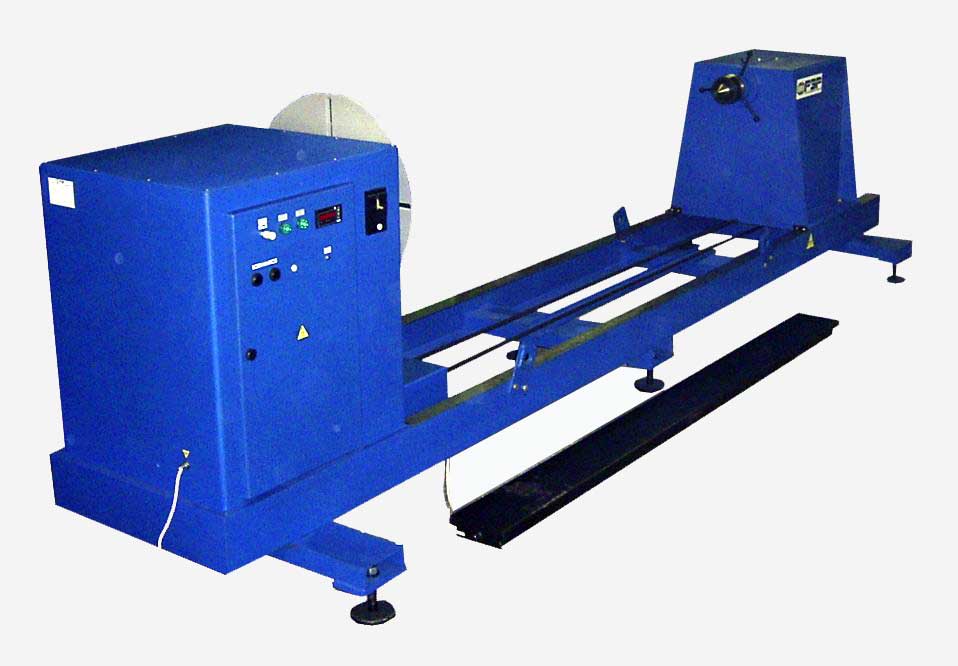

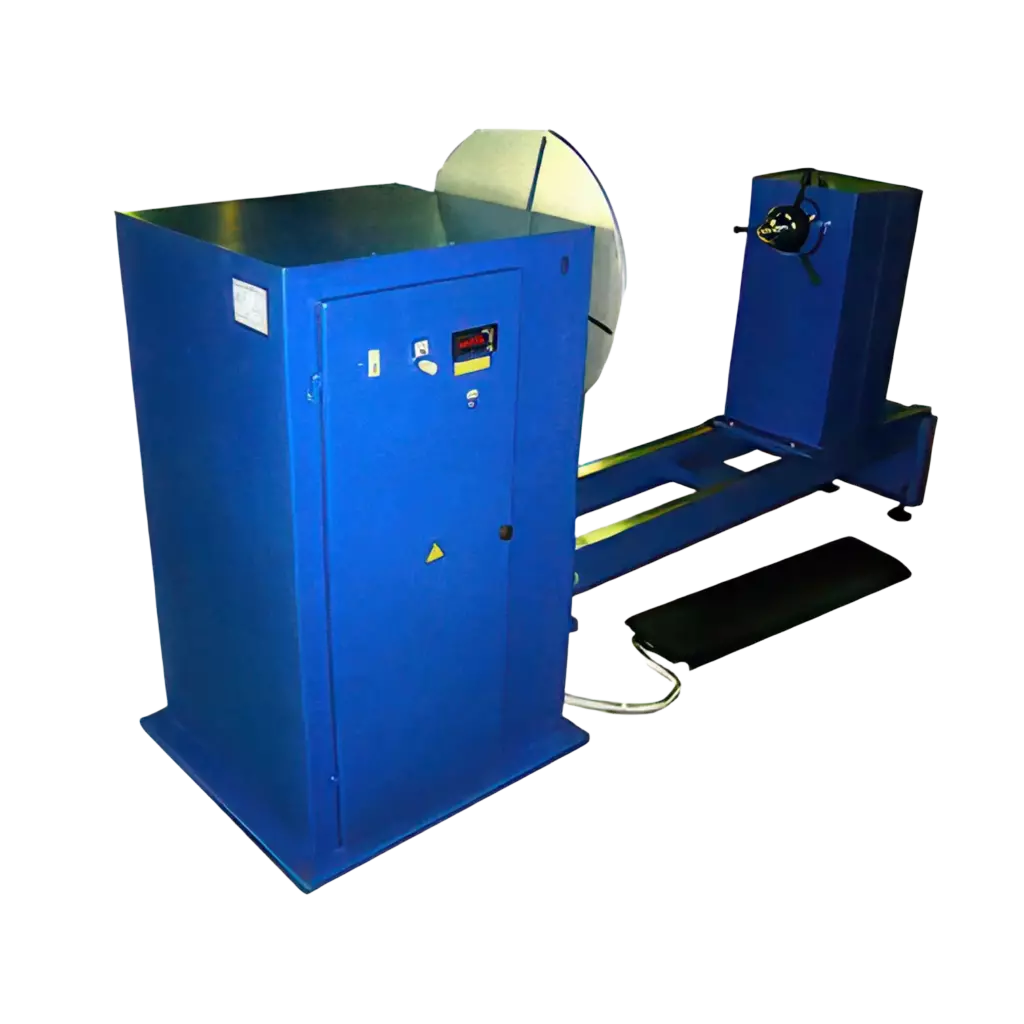

Станок намоточный
Артикул: 04.03.32.02
Станок предназначен для намотки катушек трансформаторов из проводников круглого и прямоугольного сечения на бакелитовые (электрокартонные) цилиндры раздвижных намоточных шаблонов. Скорость вращения планшайбы — 9…24 об/мин, максимальная длина шаблонов — 2500 мм. Привод планшайбы — электродвигатель 1,1 кВт, предусмотрен привод задней бабки мощностью 0,25 кВт.
Описание
Станок предназначен для намотки катушек трансформаторов из проводников круглого и прямоугольного сечения на бакелитовые (электрокартонные) цилиндры раздвижных намоточных шаблонов.
Технические характеристики
Планшайба и шаблоны
| Скорость вращения планшайбы, об/мин | 9…24 |
| Максимальная длина устанавливаемых намоточных шаблонов,мм | 2500 |
Размеры наматываемых проводов
| Круглые, диаметр, мм | 1,0…5,2 |
| Прямоугольные, сечением, мм. кв. | 3,0…48 |
Привод планшайбы
| Электродвигатель | |
| Мощность, кВт | 1,1 |
| Редуктор, тип | 110 |
Преобразователь частоты
| Мощность, кВт | 1,5 |
| Выходное напряжение, В | 380 |
Привод задней бабки
| Электродвигатель | |
| Мощность, кВт | 0,25 |
| Редуктор тип | 050 |
Габариты и масса
| Габаритные размеры (ДхШхВ) / масса, мм / кг | 4500х1200х1300/800 |
Возможны изменения основных параметров по Вашему техническому заданию
* Производитель имеет право без предварительного уведомления вносить изменения в изделие, которые не ухудшают его технические характеристики, а являются результатом работ по усовершенствованию его конструкции или технологии производства
