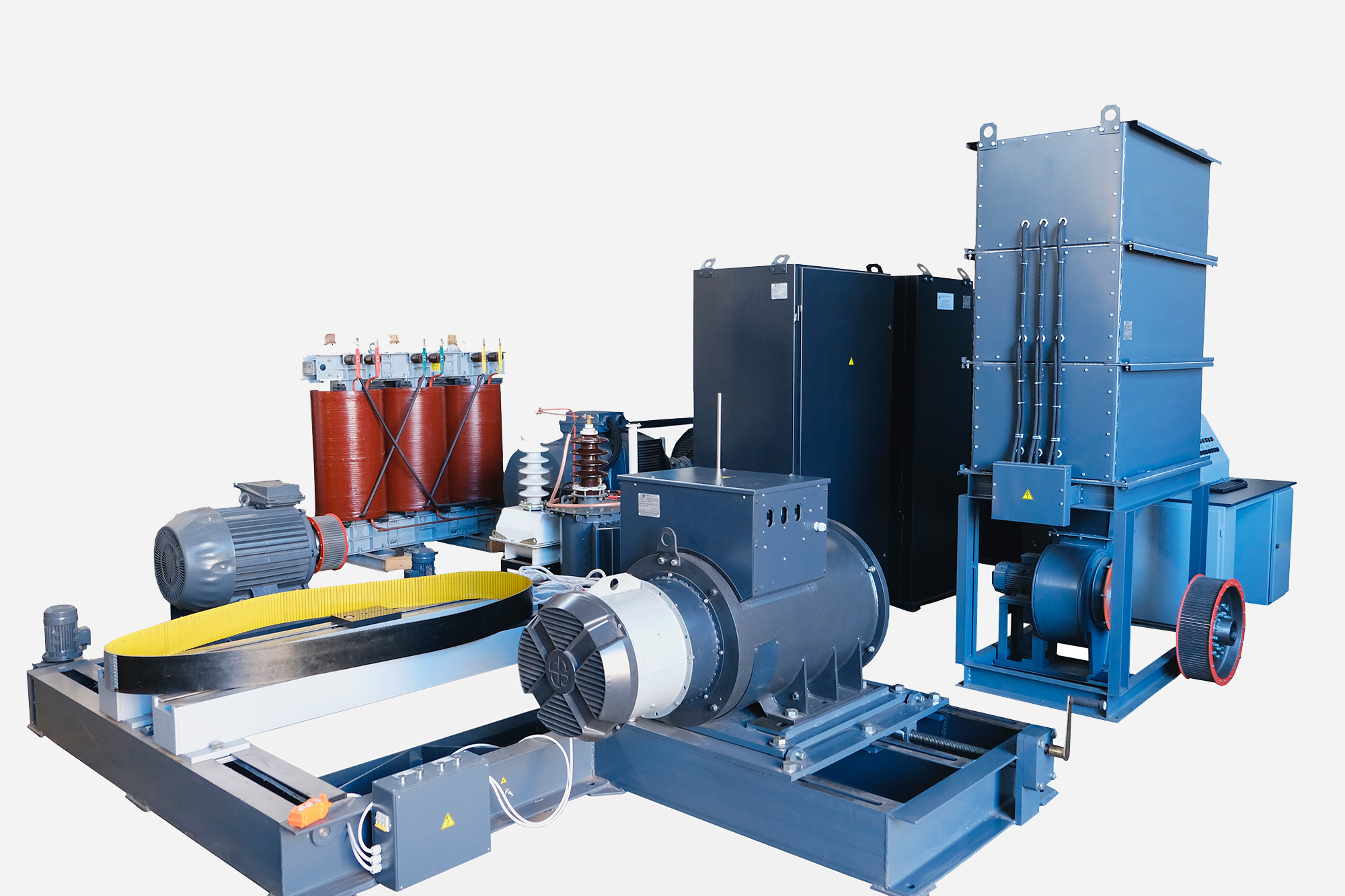

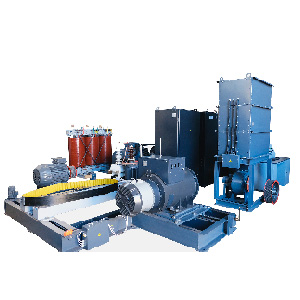

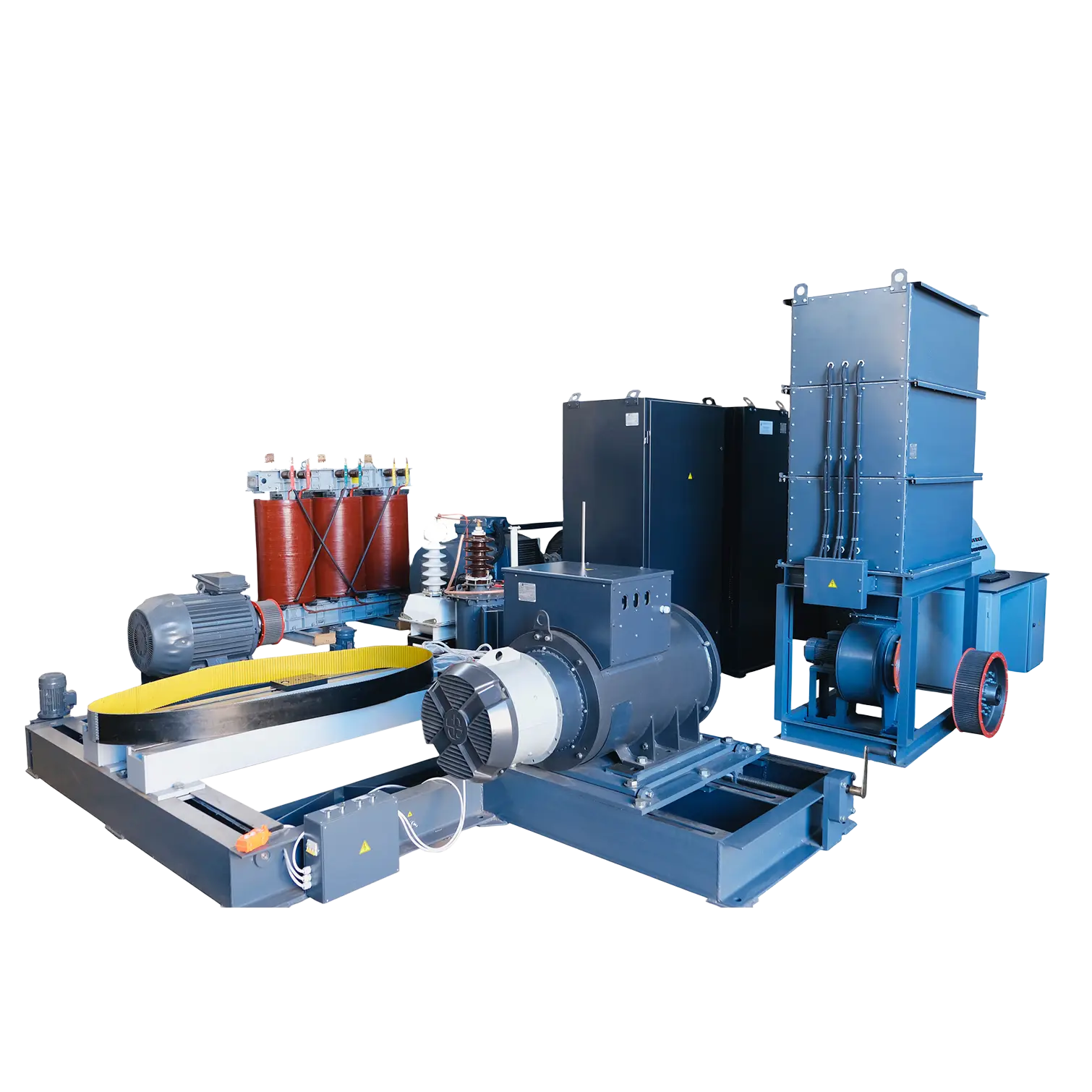

Автоматизированная станция испытательная электрических машин переменного и постоянного тока мощностью от 100 до 1000кВт, в том числе под нагрузкой
Артикул: 02.01.09АН.01
Автоматизированная станция предназначена для испытания и обкатки электродвигателей и генераторов переменного и постоянного тока мощностью от 100 до 1000 кВт после капитального ремонта, в том числе под нагрузкой до 300 кВт. Напряжение питания испытываемых машин — от 220 до 10000 В, частота 50 Гц. Станция рассчитана на одно испытательное место.
Описание
Автоматизированная cтанция предназначена для испытания и обкатки асинхронных электродвигателей переменного тока с короткозамкнутыми и фазными роторами, синхронных электродвигателей и генераторов, электродвигателей и генераторов постоянного тока мощностью до 1000кВт после капитального ремонта.
Напряжения питания испытываемых электродвигателей: от 220В до 10000В. Частота питающего напряжения 50Гц.
Схема стенда предусматривает проведение приемо-сдаточных испытаний электродвигателей с короткозамкнутым и фазным ротором в объеме требований ГОСТ 31606-2012, ГОСТ 10169-77, ГОСТ 11828-86.
Установленное на стенде оборудование позволяет производить следующие виды испытаний:
— измерение сопротивления изоляции обмоток относительно корпуса и между фазами обмоток;
— испытание изоляции обмоток относительно корпуса на электрическую прочность;
— измерение сопротивления обмоток постоянному току в практически холодном состоянии;
— испытание межвитковой изоляции обмоток на электрическую прочность;
— определение тока и потерь холостого хода;
— определение напряжения и потерь короткого замыкания;
— определение коэффициента трансформации (для машин с фазным ротором);
— испытание электродвигателей под нагрузкой (величина нагрузки не более 300кВт).
Технические характеристики
Питание и общие данные
| Номинальное напряжение питания 50Гц, В | 380 (1000А) |
| Количество испытательных мест | 1 |
| Площадь, занимаемая станцией, м2 | 100 |
Выходное напряжение
| Выходное регулируемое напряжение, В | |
| Пост1 (мегаомметр) | 500, 1000 |
| Пост1 (50Гц) | 100÷5000 (42мА) |
| Пост2 (50Гц) | 100÷35000 (1.5А) |
Трехфазное напряжение
| Выходное регулируемое трехфазное напряжение, В | |
| Пост4 (50Гц) | 20÷730 (355А) |
| Пост5 (50Гц) | 750÷10000 (50А) |
Напряжение постоянного тока
| Выходное регулируемое напряжение пост. тока, В | |
| Пост6 | 8÷1000 (300А) |
| Пост7 | 0÷50 (300А) |
| Пост8 | 0÷100 (50А) |
Габариты и масса: шкафы и регуляторы
| Габаритные размеры (ДхШхВ) / масса, мм / кг | |
| Шкаф низкого напряжения | 1680х780х2150 / 600 |
| Шкаф высокого напряжения | 1070х880х2110 / 500 |
| Индукционный регулятор 500кВт | 2800х1300х1200 / 3300 |
| Шкаф выпрямительный | 1680х940х2150 / 700 |
Габариты и масса: нагрузка и трансформатор
| Габаритные размеры (ДхШхВ) / масса, мм / кг | |
| Пульт управления | 1380х800х1250 / 250 |
| Нагрузочное устройство 300кВт | 4800х2300х1170 / 3000 |
| Нагрузочное сопротивление | 1400х800х2600 / 800 |
| Испытательный блок высоковольтный 35кВ | 1120х700х1280 / 440 |
| Трансформатор силовой 1000кВА | 1700х1000х1750 / 2500 |
Возможны изменения основных параметров по Вашему техническому заданию
* Производитель имеет право без предварительного уведомления вносить изменения в изделие, которые не ухудшают его технические характеристики, а являются результатом работ по усовершенствованию его конструкции или технологии производства
