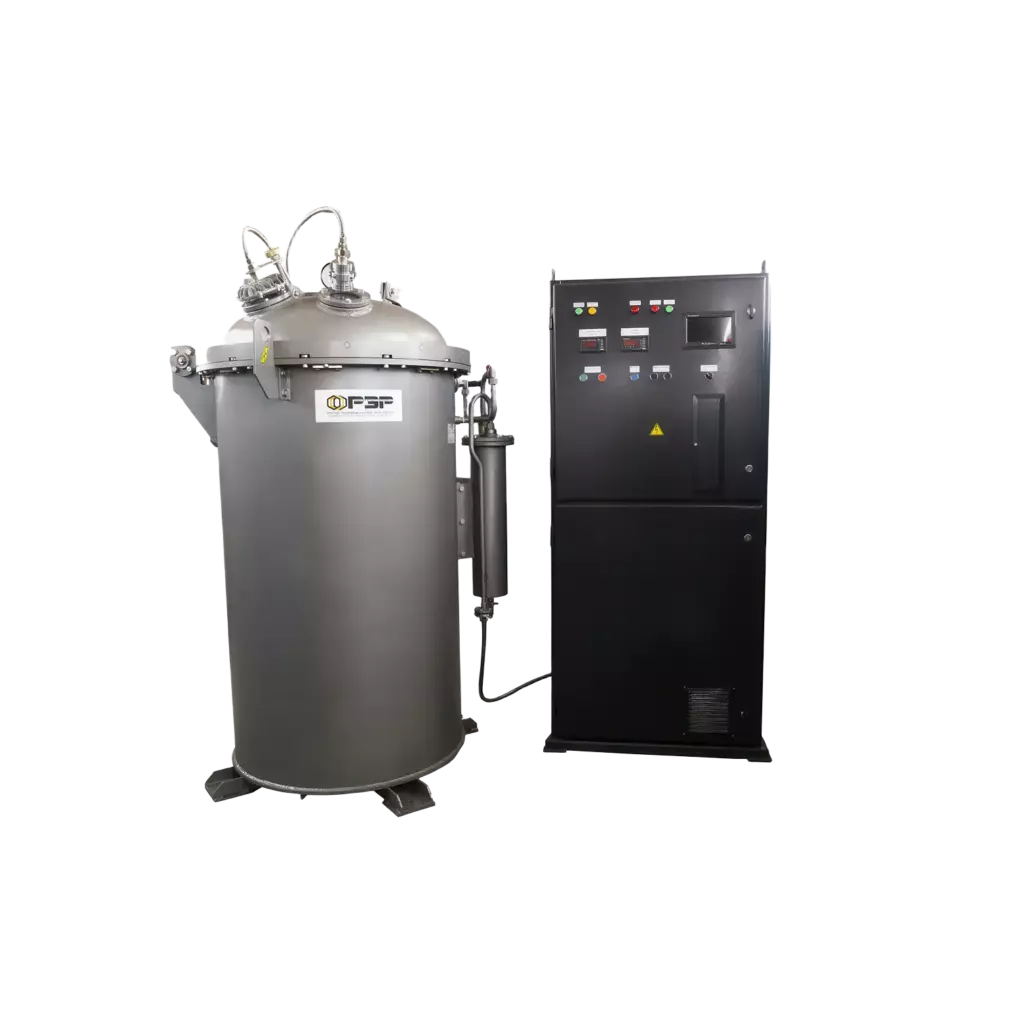

Автоклав пропиточный 04.02.39.400
Артикул: 04.02.39.400
Автоклав пропиточный 04.02.39.400 предназначен для пропитки электротехнических изделий пропиточными составами и компаундами. Работает под давлением до 4 атм и вакуумом 1,33 кПа, нагрев бака жидкостный, теплоноситель — антифриз. Объём корзины — до 0,052 м³, установленная мощность — 5,7 кВт. Предусмотрены система визуального контроля и шкаф управления с 7-дюймовым монитором.
Описание
Автоклав пропиточный предназначен для пропитки электротехнических изделий пропиточными составами и компаундами.
Технические характеристики
Режимы и электропитание
| Давление в пропиточном баке, атм | 4max |
| Вакуум, кПа(мм рт.ст.) | 1,33 (10) |
| Рабочая температура теплоносителя, 0С | 95 max |
| Используемый теплоноситель | антифриз |
| Напряжение питания (50Гц), В | 380 |
| Установленная мощность, кВт | 5,7 |
Нагрев, крышка и визуальный контроль
| Система нагрева пропиточного бака, тип | жидкостная |
| Объём теплоносителя рубашки , л | 75 |
| Механизм фиксации крышки пропиточного бака | |
| Привод, тип | винтовой |
| Система визуального контроля | |
| Светильник взрывозащищенный светодиодный | 1 |
| Видеокамера взрывозащищенная | 1 |
Бак пропиточный
| Полный объем, м3 | 0,1 |
| Диаметр внутренний, мм | 400 |
| Диаметр рабочего пространства, мм | 370 |
| Длина цилиндрической части корпуса, мм | 555 |
| Длина рабочего пространства, мм | 450 |
Корзина бака
| Объем бака, м3(л), макс | 0,052(52) |
| Габаритные размеры, мм | |
| Диаметр | 370 |
| Высота | 500 |
Шкаф управления
| Агрегатный отсек | |
| Насос вакуумный пластинчато-роторный, шт | 1 |
| Датчик давления-разрежения, шт | 1 |
| Шаровой кран с электроприводом, шт | 2 |
| Клапан электромагнитный нормально закрытый прямого действия с диафрагмой, шт | 1 |
| Клапан предохранительный малоподъёмный пружинный регулируемый прямого действия муфтовый с возможностью ручного открывания, шт | 1 |
| Манометр показывающий, количество, шт | 1 |
Пульт управления и габариты
| Пульт управления | |
| Монитор | |
| Тип | TFT LED |
| Размер экрана монитора, дюйм | 7 |
| Бак пропиточный | |
| Габаритные размеры (ДхШхВ) / масса, мм / кг | 1060 х 800 х 1500 / 400 |
| Шкаф управления | |
| Габаритные размеры (ДхШхВ) / масса, мм / кг | 860х460х1880/200 |
Возможны изменения основных параметров по Вашему техническому заданию
* Производитель имеет право без предварительного уведомления вносить изменения в изделие, которые не ухудшают его технические характеристики, а являются результатом работ по усовершенствованию его конструкции или технологии производства
