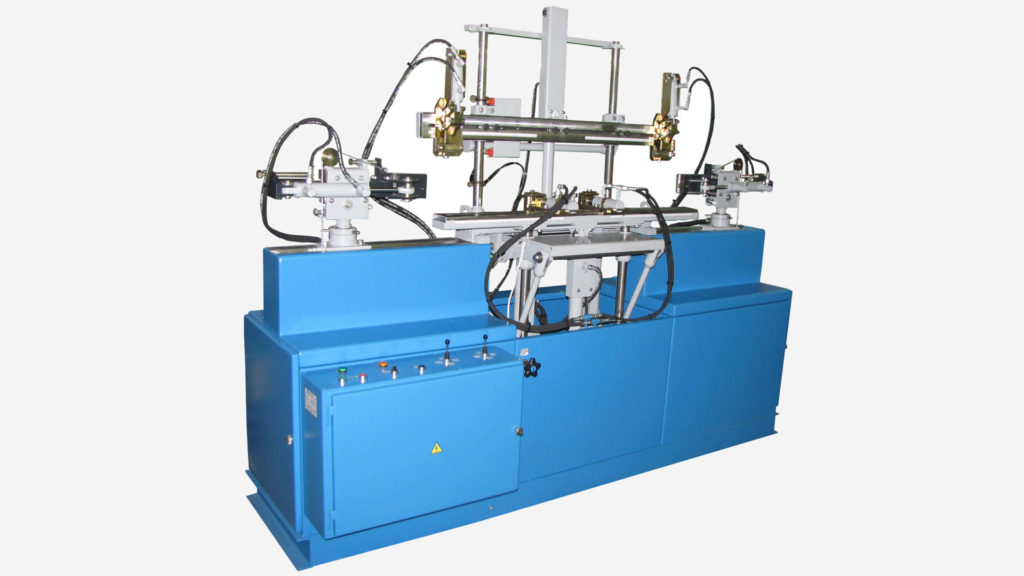

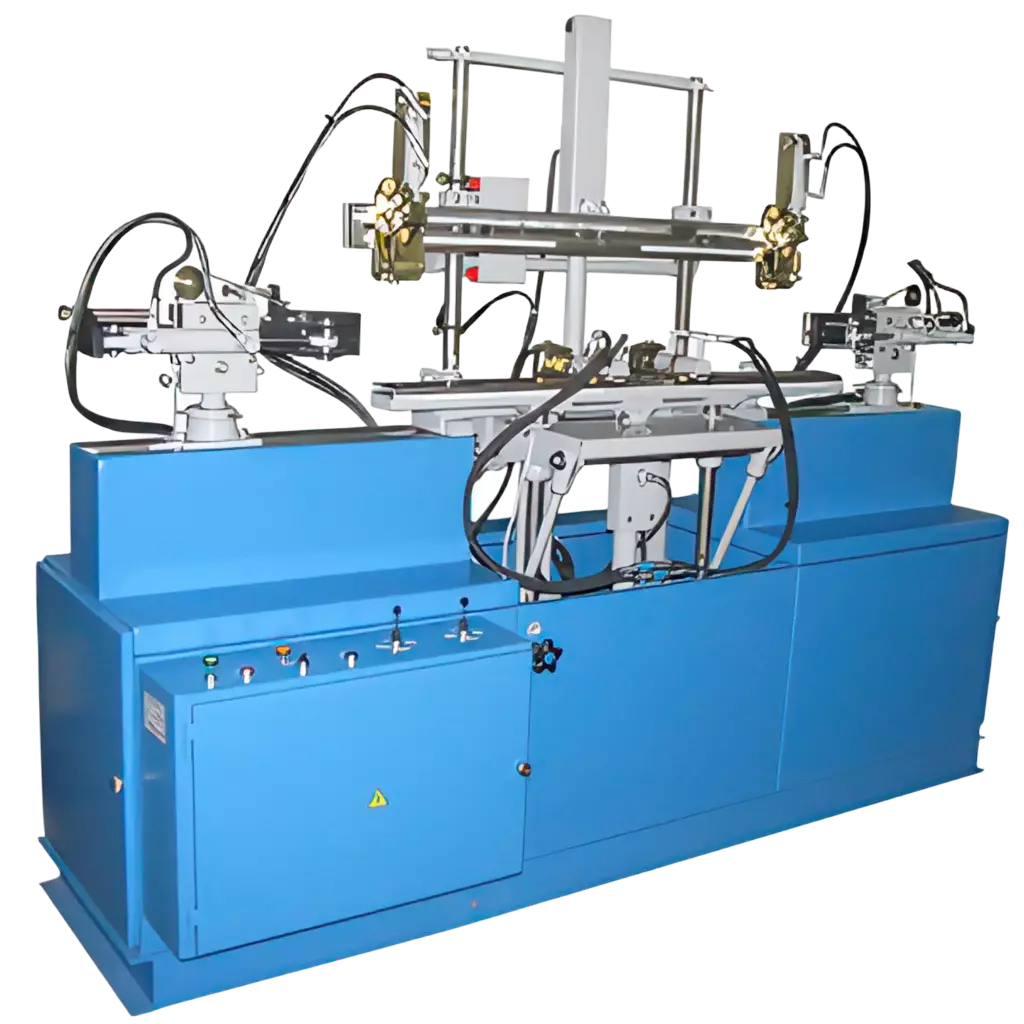

Станок растяжной
Артикул: 04.03.31
Станок предназначен для растяжки (предварительной формовки) жестких статорных катушек двухслойной корзиночной обмотки электрических машин из заготовки «лодочка». Длина пазовых частей — 185 … 1215 мм, максимальный центральный угол — 140°. Диаметр расточки статора — от 340 до 840 мм. Привод гидравлический, рабочее давление — 125 кг/см².
Описание
Станок предназначен для растяжки (предварительной формовки) жестких статорных катушек двухслойной корзиночной обмотки электрических машин из заготовки «лодочка».
Подробное описание растяжного станка 04.03.31
Технические характеристики
Размеры секции
| Длина пазовых частей, мм | 185 … 1215 |
| Высота сечения пазовой части, мм (h) | 8 … 40 |
| Толщина сечения пазовой части, мм (в) | 4 … 16 |
| Максимальный центральный угол, образуемый пазовыми частями (α), градусы | 140 |
Диаметр расточки и привод
| Диаметр расточки статора, мм | |
| Минимальный | 340 |
| Максимальный | 840 |
| Привод рабочих органов, тип | Гидравлический |
| Рабочее давление, кг/см2 | 125 |
Электропитание
| Напряжение питания (50 Гц), В | 380 |
| Номинальная потребляемая мощность, кВт | 2,2 |
Габариты и масса
| Габаритные размеры станка в исходном положении (ДхШхВ) / масса, мм / кг | 2700 х 1050 х 2000 / 900 |
Возможны изменения основных параметров по Вашему техническому заданию
* Производитель имеет право без предварительного уведомления вносить изменения в изделие, которые не ухудшают его технические характеристики, а являются результатом работ по усовершенствованию его конструкции или технологии производства
