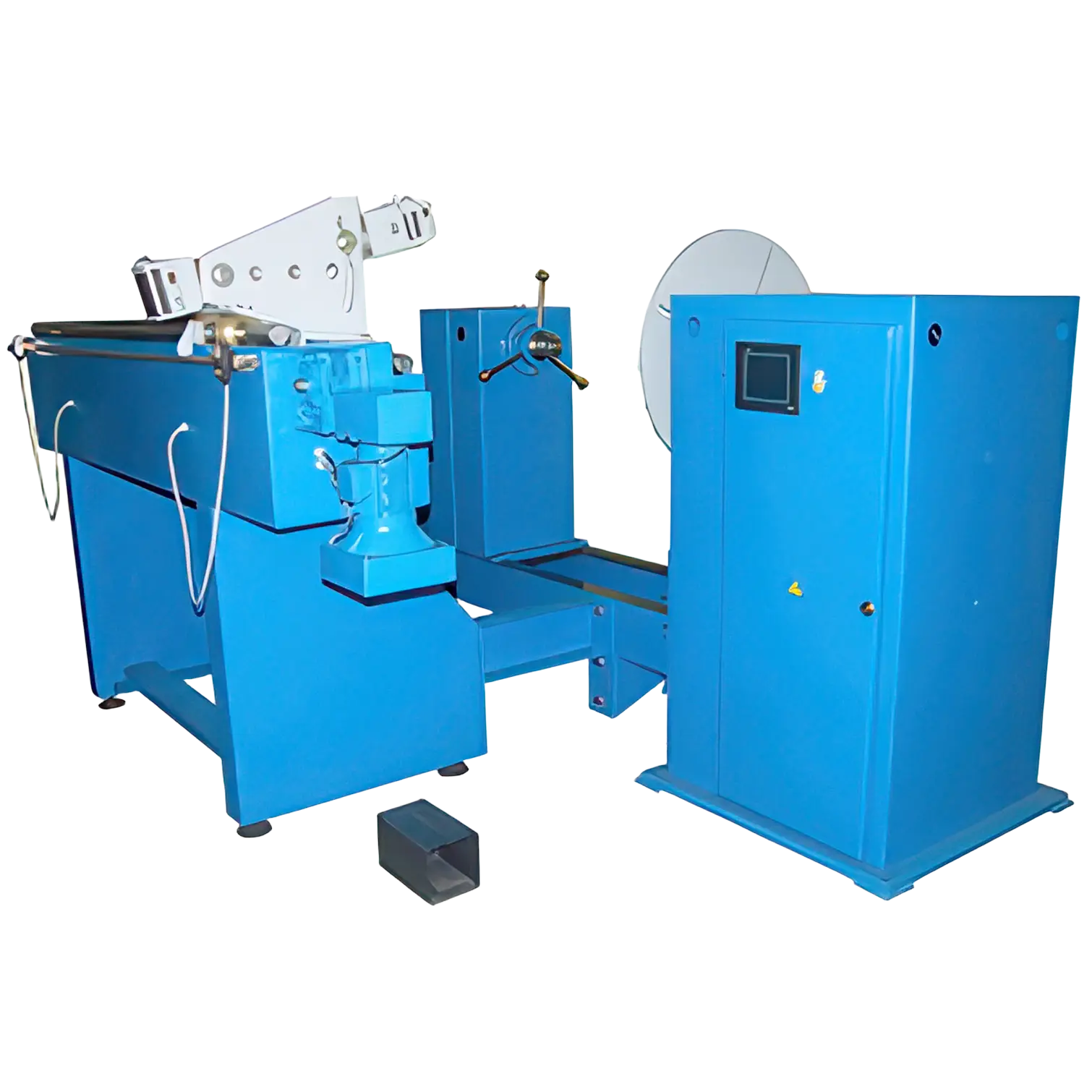

Станок намоточный с раскладчиком 1500
Артикул: 04.03.32.1500
Станок предназначен для намотки катушек трансформаторов из проводников круглого и прямоугольного сечения на картонные цилиндры.
Описание
Станок предназначен для намотки катушек трансформаторов из проводников круглого и прямоугольного сечения на картонные цилиндры. Скорость вращения планшайбы — 10 — 100 об/мин, длина наматываемой катушки — 400 – 1500 мм, ход каретки раскладчика — 1500 мм. Напряжение питания — 220 В, установленная мощность — 2,32 кВт, температура эксплуатации +15…+30 °C.
Технические характеристики
Намотка
| Скорость вращения планшайбы, об/мин | 10 — 100 |
| Сечение наматываемых проводников, мм2 | 0,8…30 |
| Расстояние от центра шпинделя до станины, мм | 650 |
| Длина наматываемой катушки, мм | 400 – 1500 |
Раскладчик
| Ход каретки раскладчика, мм | 1500 |
| Шаг укладки проводников, мм | 1…25 |
| Счетчик числа витков , тип | электронный |
| Дискретность счета витков | 1 |
Приводы
| Привод планшайбы | червячный редуктор |
| Привод механизма раскладки | электромеханический |
Электропитание
| Напряжение питания (50Гц), В | 220 |
| Установленная мощность , кВт | 2.32 |
Условия эксплуатации
| Температура окр. среды, 0С | +15…+30 |
| Относит. влажность воздуха | до 80% |
| Окружающая среда | нормальная |
Габариты и масса
| Габаритные размеры (ДхШхВ) / масса, мм / кг | 3310х1750х1400/680 |
Возможны изменения основных параметров по Вашему техническому заданию
* Производитель имеет право без предварительного уведомления вносить изменения в изделие, которые не ухудшают его технические характеристики, а являются результатом работ по усовершенствованию его конструкции или технологии производства
