Станок балансировочный
Артикул: 02.01.20
02.01.20.500 Станок предназначен для балансировки роторов массой до 500 кг.
02.01.20.1000 Станок предназначен для балансировки роторов массой до 1000 кг.

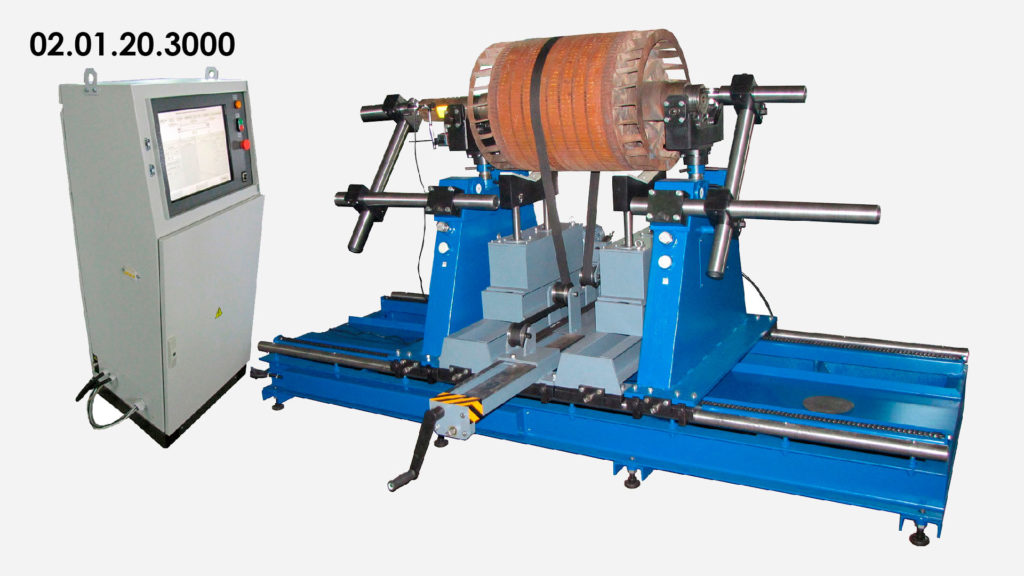

02.01.20.3000 Станок предназначен для балансировки роторов массой до 3000 кг.
Описание
Станки 02.01.20.500, 02.01.20.1000 и 02.01.20.3000 предназначены для балансировки роторов массой до 500, 1000 и 3000 кг соответственно. Привод ротора плоскоременный, опоры — ролики и призмы, специальный фундамент не требуется. Диапазон определяемых дисбалансов — 0,05–500 гмм/кг. Напряжение питания — 380 В, установочная мощность — 2,2, 4 и 6,24 кВт.
Технические характеристики
Балансируемый ротор
| 02.01.20.500 | 02.01.20.1000 | 02.01.20.3000 | |
|---|---|---|---|
| Масса ротора, кг | 500 max | 1000 max | 3000 max |
| Диаметр балансируемого ротора, мм | 150 – 500 | 150 – 1000 | 200 – 1200 |
| Диаметр опорных шеек ротора, мм | 20 — 100 | 20 — 240 | 40 — 200 |
Опоры и привод ротора
| 02.01.20.500 | 02.01.20.1000 | 02.01.20.3000 | |
|---|---|---|---|
| Расстояние между серединами опорных роликов/призм, мм | 270 – 1900 | 330 – 2550 | 420 – 2850 |
| Нагрузка на одну опору, кг | 300 max | 600 max | 1600 max |
| Тип опор | ролики, призмы | ролики, призмы | ролики, призмы |
| Привод ротора | плоскоременный | плоскоременный | плоскоременный |
Частота вращения ротора при балансировке
| 02.01.20.500 | 02.01.20.1000 | 02.01.20.3000 | |
|---|---|---|---|
| — Min диаметр ротора, мм / частота вращения, об/мин | Ø 150 / 300-2100 | Ø 150 / 700-3000 | Ø 200 / 600-3000 |
| — Max диаметр ротора, мм / частота вращения, об/мин | Ø 500 / 300-650 | Ø 1000 / 110-1000 | Ø 1200 / 180-800 |
Измерения и дисбалансы
| 02.01.20.500 | 02.01.20.1000 | 02.01.20.3000 | |
|---|---|---|---|
| Диапазон измерений амплитуды виброперемещения, мкм | 0.1- 1000 | 0.1- 1000 | 0.1- 1000 |
| Погрешность измерения амплитуды виброперемещения, % | ±2 | ±2 | ±2 |
| Погрешность измерения частоты вращения ротора, об/мин | ±(1+0.0025n) где n – число оборотов ротора | ±(1+0.0025n) где n – число оборотов ротора | ±(1+0.0025n) где n – число оборотов ротора |
| Диапазон определяемых дисбалансов, гмм/кг | 0.05- 500 | 0.05- 500 | 0.05- 500 |
Электропитание и фундамент
| 02.01.20.500 | 02.01.20.1000 | 02.01.20.3000 | |
|---|---|---|---|
| Требования к фундаменту | специальный фундамент не требуется | специальный фундамент не требуется | специальный фундамент не требуется |
| Напряжение питания станка (50Гц), В | 380 | 380 | 380 |
| Установочная мощность, кВт | 2.2 | 4 | 6,24 |
Габариты и масса
| 02.01.20.500 | 02.01.20.1000 | 02.01.20.3000 | |
|---|---|---|---|
| Габаритные размеры станка (ДхШхВ), мм | 2250 х 1250 х 1150 | 3000 х 1500 х 1250 | 3000 х 1650 х 1350 |
| Габаритные размеры шкафа управления, мм | 700 х 550 х 1450 | 700 х 550 х 1450 | 700 х 550 х 1450 |
| Масса станка / шкафа управления, кг | 480 / 95 | 720 / 95 | 1150 / 95 |
Возможны изменения основных параметров по Вашему техническому заданию
* Производитель имеет право без предварительного уведомления вносить изменения в изделие, которые не ухудшают его технические характеристики, а являются результатом работ по усовершенствованию его конструкции или технологии производства
