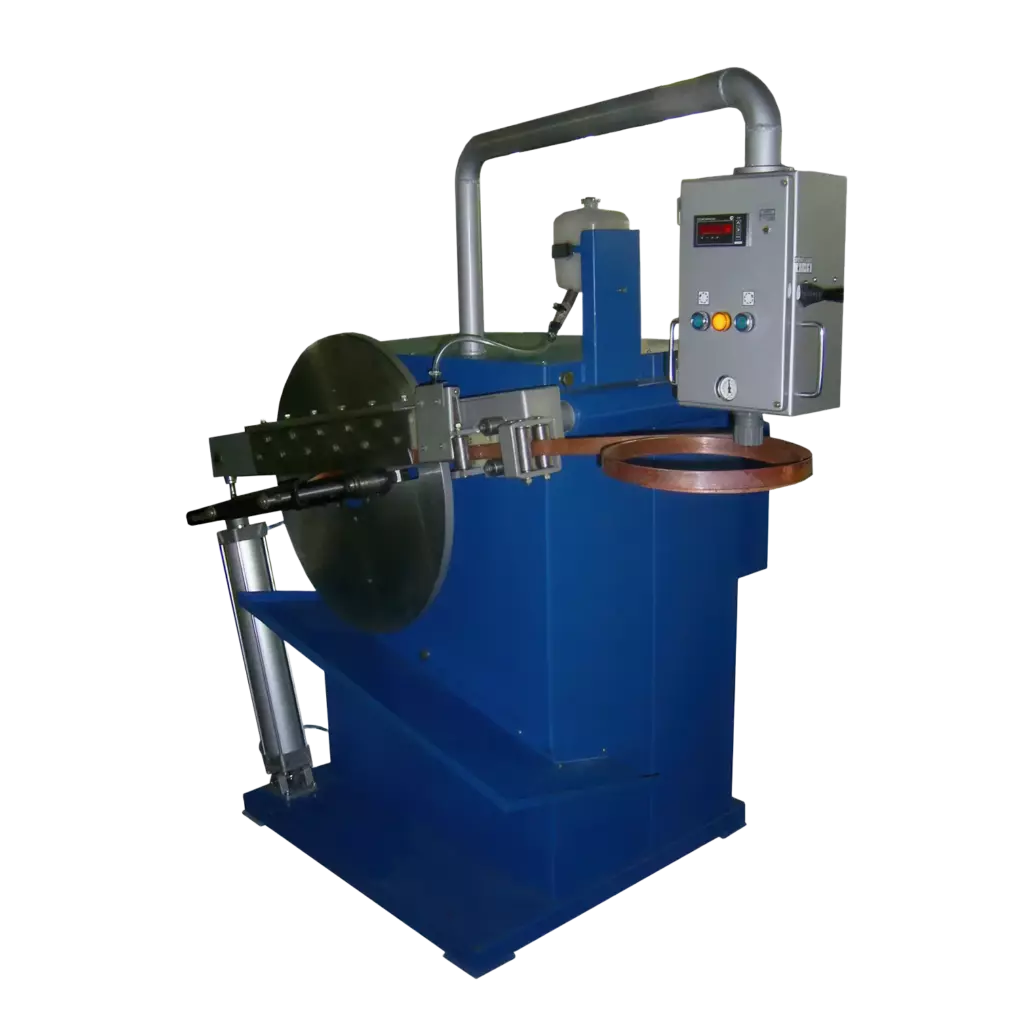

Станок для намотки полюсных катушек на ребро
Артикул: 04.02.48
Станок предназначен для намотки на ребро медной шины при изготовлении полюсных катушек электрических машин. Максимальное сечение наматываемой ленты — 4 х 30 мм, внутренний радиус гибки — не менее 17 мм. Частота вращения планшайбы — 1,4 об/мин, привод электромеханический. Напряжение питания — 380 В, установленная мощность — 0,75 кВт.
Описание
Станок предназначен для намотки на ребро медной шины при изготовлении полюсных катушек электрических машин.
Технические характеристики
Лента и оправка
| Максимальное сечение наматываемой ленты, мм | 4 х 30 |
| Расстояние между осями оправки, мм | 270…506 |
| Внутренний радиус гибки, мм | 17 min |
| Максимальный внутренний размер витков | 560 |
Планшайба
| Частота вращения планшайбы, об/мин | 1,4 |
| Привод планшайбы, тип | электромеханический |
Электропитание
| Напряжение питания станка (50Гц), В | 380 |
| Установленная мощность, кВт | 0.75 |
Габариты и масса
| Габаритные размеры станка (ДхШхВ) / масса, мм / кг | 1700х1350х1820/900 |
Возможны изменения основных параметров по Вашему техническому заданию
* Производитель имеет право без предварительного уведомления вносить изменения в изделие, которые не ухудшают его технические характеристики, а являются результатом работ по усовершенствованию его конструкции или технологии производства
