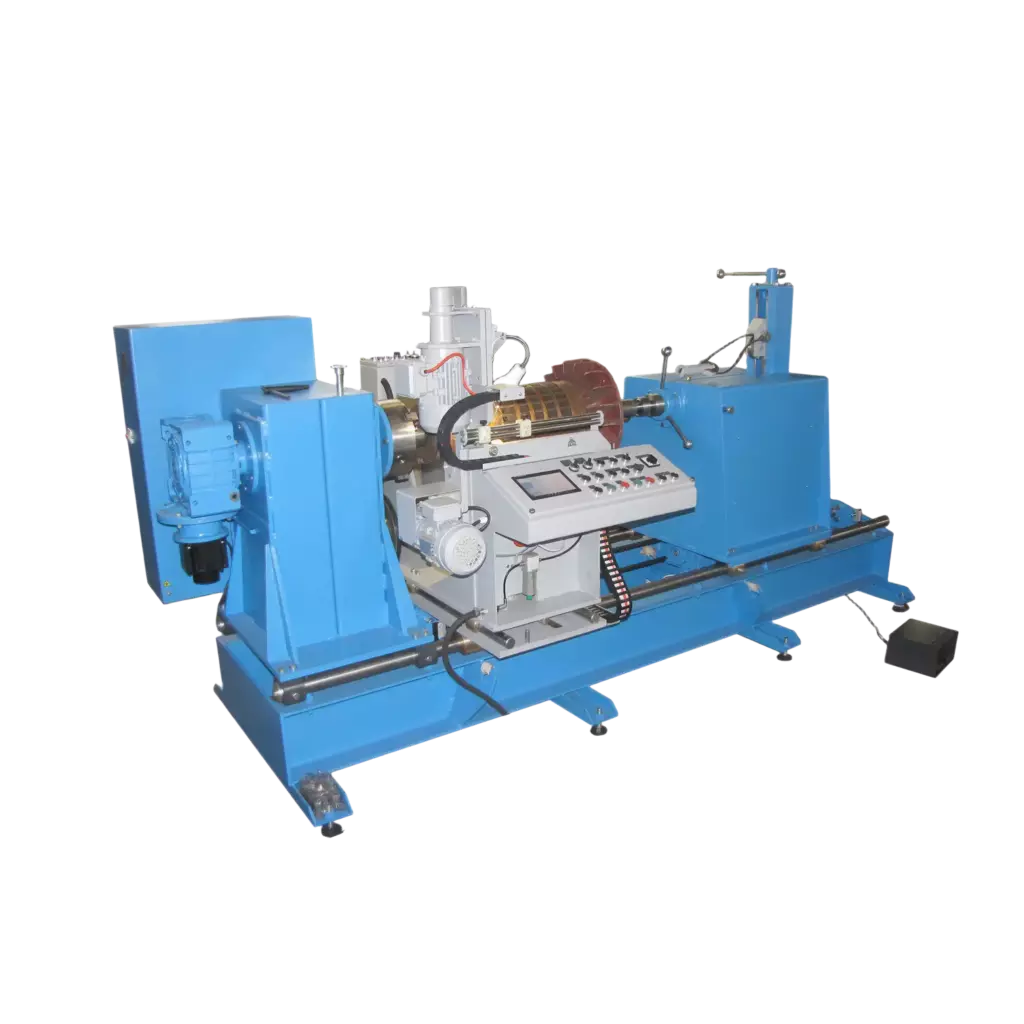

Станок для ремонта фазных роторов и якорей
Артикул: 04.01.07
Станок для ремонта электромашин с фазными роторами (якорями) предназначен для бандажирования роторов (якорей) стеклолентой и проволокой, продороживания коллекторов якорей, удаления стержней из пазов роторов (якорей).
Описание
Станок для ремонта электромашин с фазными роторами (якорями) предназначен для бандажирования роторов (якорей) стеклолентой и проволокой, продороживания коллекторов якорей, удаления стержней из пазов роторов. Диаметр бочки ротора — 200…600 мм, длина — 550…1400 мм. Напряжение питания — 380 В, установленная мощность — 4,0 кВт.
Технические характеристики
Артикул и размеры ротора
| 04.01.07 | 04.01.07.03 | |
| Габаритные размеры ротора | ||
| Диаметр бочки, мм | 200…600 | 200…1300 |
| Длина, мм | 550…1400 | 550…3500 |
Размеры коллектора якоря, мм
| Диаметр | 80…400 | 80…800 |
| Длина | 280 max | 500max |
| Допустимый угол наклона изоляционных пластин | 20 max | 10 30′max |
Шпиндель
| Привод шпинделя | электромеханический | электромеханический |
| Скорость вращения шпинделя, об/мин | 0,1-10 | 0,1-10 |
Фреза
| Продольная подача фрезы, мм | 280 | 500 |
| Поперечная подача фрезы, мм | 280 | 380 |
| Привод вращения фрезы | зубчатоременный | зубчатоременный |
| Скорость вращения фрезы, об/мин | 1000…4000 | 1000…4000 |
Бандажирование и удаление стержней
| Ширина бандажной стеклоленты, мм | 10;15;20 | 10;15;20;25;30 |
| Усилие выдергивания стержней | 1000 | 1000 |
| Скорость перемещения каната, м/мин | 4.5 | 4.5 |
Питание и габариты
| Напряжение питания (50Гц), В | 380 | 380 |
| Установленная мощность, кВт | 4.0 | 6.0 |
| Габариты, мм / масса, кг | 3250х1400х1530/1455 | 6250х2000х2060/3000 |
Возможны изменения основных параметров по Вашему техническому заданию
* Производитель имеет право без предварительного уведомления вносить изменения в изделие, которые не ухудшают его технические характеристики, а являются результатом работ по усовершенствованию его конструкции или технологии производства
