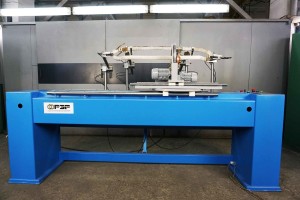

Станок для изолировки секций статора
Артикул: 04.03.37

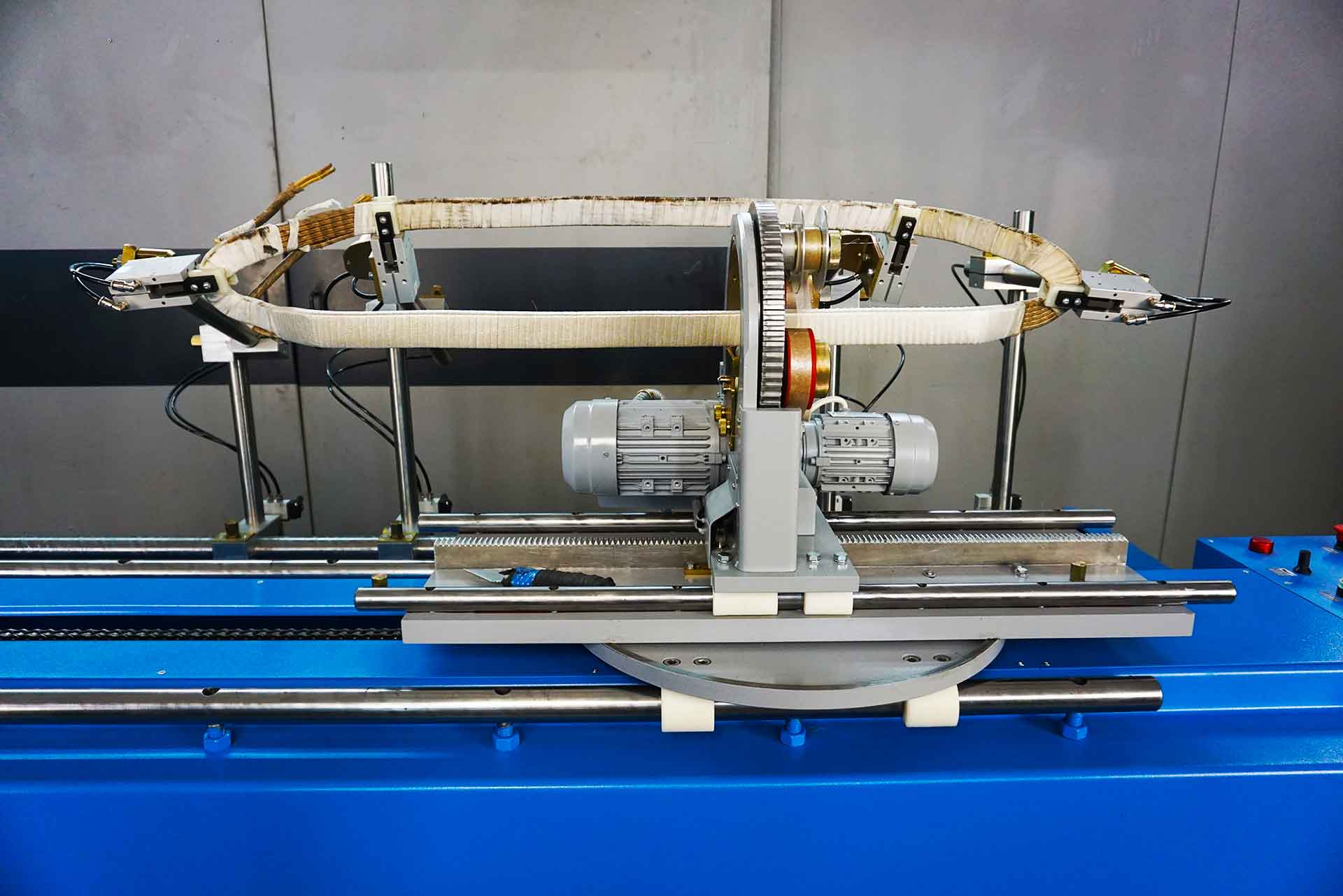

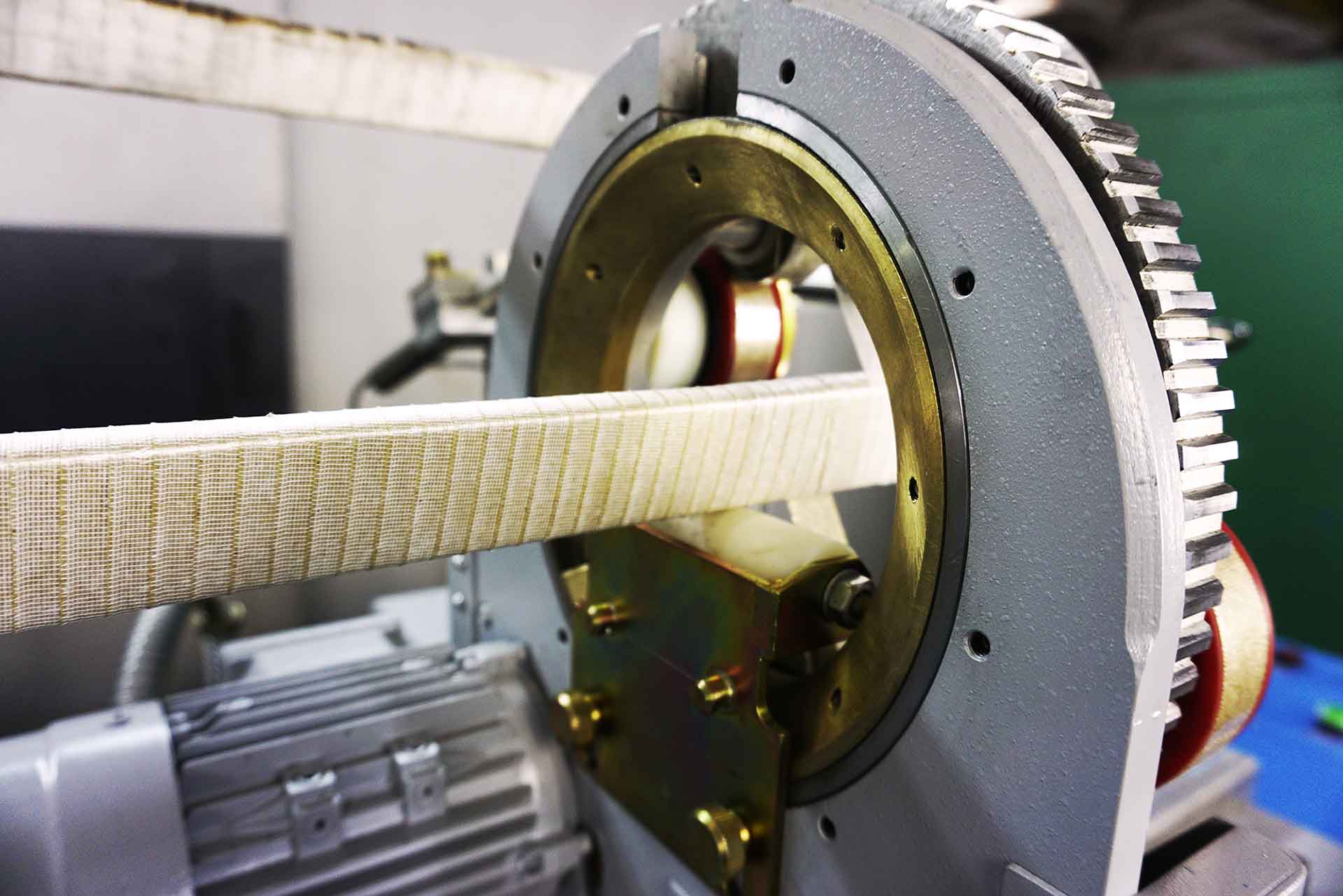

Станок предназначен для наложения корпусной изоляции на статорные катушки крупных электрических машин при их изготовлении и ремонте. Изолировка выполняется при движении обмоточной головки в обе стороны со ступенчатым наложением ленты на лобовых участках. Длина секции от 200 до 2000 мм, скорость изолировки 2,2 м/мин, установленная мощность 0,99 кВт.
Описание
Станок предназначен для наложения корпусной изоляции на статорные катушки (секции) крупных электрических машин (КЭМ). Изолировка выполняется при перемещении обмоточной головки в обе стороны с обеспечением ступенчатого наложения изоляции на лобовых участках. Станок может применяться как при изготовлении, так и при ремонте крупных электрических машин в условиях стационарного электроремонтного производства.
Технические характеристики
Размеры секции
| Длина изолируемой секции, мм | 200 – 2000 |
| Длина пазовой части изолируемой секции, мм | 1250 max |
| Ширина изолируемой секции, мм | 160 – 500 |
| Длина изолируемой лобовой части, мм | до 350 |
Проводник и переход на лобовую часть
| Минимальное сечение проводника изолируемой секции, мм | 5 х 20 |
| Максимальное сечение проводника изолируемой секции, мм | 30 х 40 |
| Угол перехода с пазовой части изолируемой секции на лобовую, град | 35 – 60 |
Режим изолировки
| Скорость изолировки, м/мин | 2,2 |
| Величина нахлеста , мм | 13 max |
| Частота вращения обмоточной головки, об/мин | 20 – 270 |
Изолирующая лента
| Ширина изолирующей ленты, мм | 20 |
| Наружный диаметр рулона изолирующей ленты, мм | 90 |
| Минимальный внутренний диаметр рулона изолирующей ленты, мм | 30 |
Приводы
| Привод обмоточной головки (намотка), тип | зубчатоременный |
| Привод перемещения обмоточной головки (платформа), тип | реечный |
| Привод поворотной плиты, тип | червячный редуктор |
| Привод перемещения основания плиты (основание), тип | цепной |
Мощность, габариты и масса
| Установленная мощность, кВт | 0,99 |
| Габаритные размеры (ДхШхВ) / масса, мм / кг | 2580 х 1050 х 1350 / 450 |
Возможны изменения основных параметров по Вашему техническому заданию
* Производитель имеет право без предварительного уведомления вносить изменения в изделие, которые не ухудшают его технические характеристики, а являются результатом работ по усовершенствованию его конструкции или технологии производства
