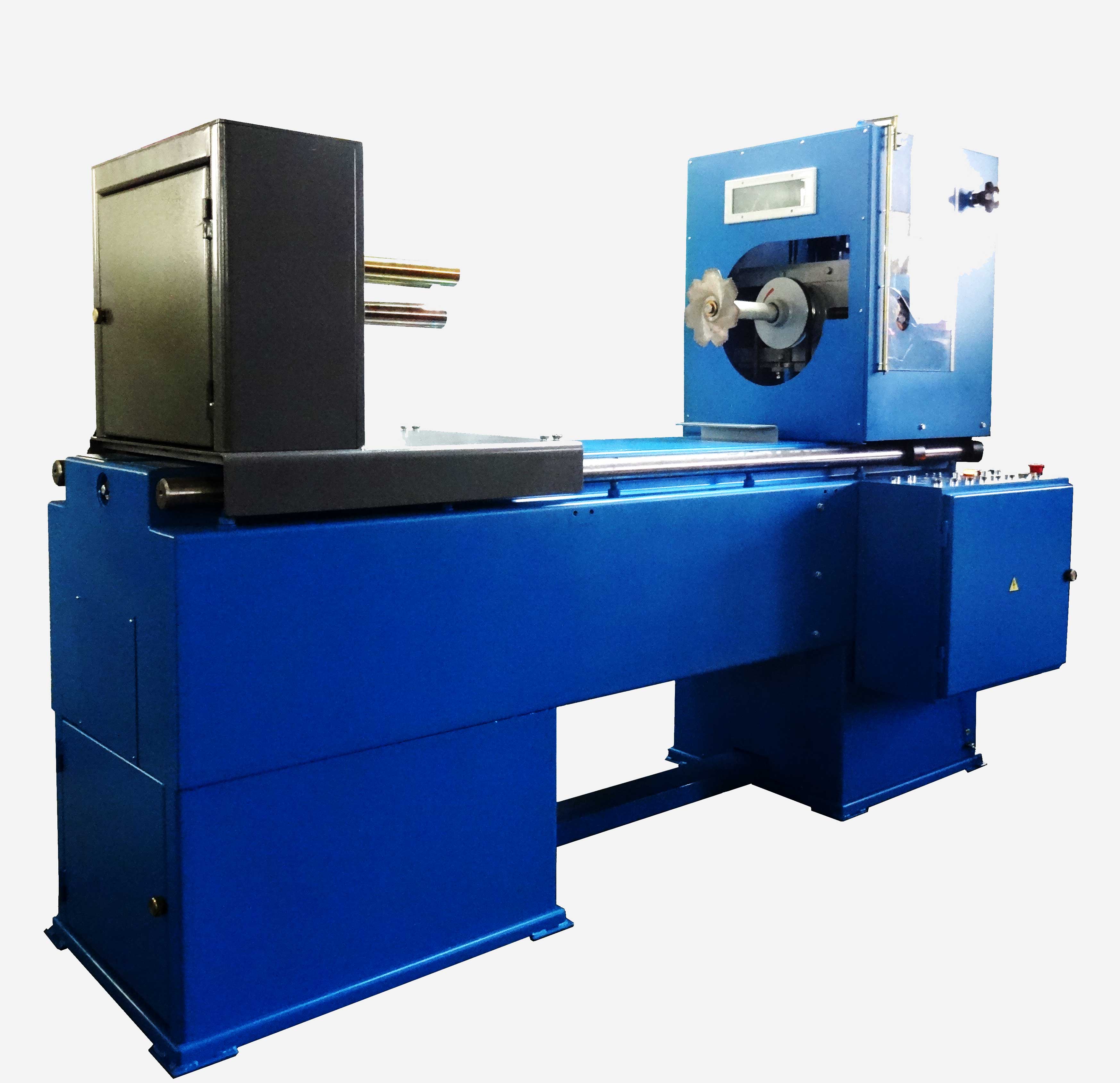

Станок для обрезки лобовых частей обмоток электродвигателей
Артикул: 04.02.06
Станок предназначен для обрезки перед обжигом лобовых частей всыпных обмоток статоров электродвигателей. Обрабатываются статоры с высотой центров от 70 до 280 мм. Шпиндель фрезы вращается с частотой 2880 об/мин и приводится ремнём, рабочие органы работают от гидропривода. Питание — 380 В, установленная мощность 6,2 кВт.
Описание
Станок предназначен для обрезки перед обжигом лобовых частей всыпных обмоток статоров электродвигателей с высотой центров до 280 мм.
Технические характеристики
Параметры обработки
| Высота центров обрабатываемых статоров, мм | 70 …280 |
| Частота вращения шпинделя, об/мин | 2880 |
| Частота вращения планшайбы | 0-1,2 |
Приводы и масла
| Привод шпинделя фрезы | ременный |
| Привод рабочих органов | гидравлический |
| Используемые масла, марка | HLP32 Gradient |
Электропитание
| Напряжение питания (50Гц), В | 380 |
| Установленная мощность, кВт | 6,2 |
Габариты и масса
| Габаритные размеры станка (ДхШхВ)/ Масса, мм / кг | 2250 х 1000 х 1720 / 800 |
* Производитель имеет право без предварительного уведомления вносить изменения в изделие, которые не ухудшают его технические характеристики, а являются результатом работ по усовершенствованию его конструкции или технологии производства
