Станок предназначен для фрезерования радиальных поверхностей колец изоляции трансформаторов III — IV габаритов. Артикул: ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА 1. Размеры кольца, мм 1.1. Мин. внутренний диаметр 230 1.2. Макс. наружный диаметр 1500 1.3. Макс. толщина 60 2. Размеры фрезы, мм 2.1. Наружный диаметр 63 2.2. Посадочный диаметр 27 2.3.Длина 80 3. Напряжение питания, В 380 (50Гц) 4.
Приспособление предназначено для натяжения проводов при намотке обмоток трансформаторов и фиксации их при остановках намоточного станка. Артикул: ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА 1. Макс. толщина провода, мм 3,5 2. Макс. ширина провода, мм 17 3. Количество ручьев, шт 8 4. Привод пневматический 5. Габариты, мм / масса, кг 330х245х345/44 Возможны изменения основных параметров по Вашему техническому заданию

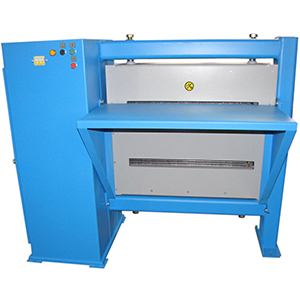

Станок предназначен для гофрирования листового электрокартона, применяемого в качестве изоляции обмоток силовых трансформаторов. Артикул: ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА 1. Максимальная ширина картона, мм 700 2. Крупный гофр 2.1. Высота гофра, мм 12,5 ± 2,5 2.2. Максимальная толщина картона, мм 2 2.3. Скорость вращения вальцев, об/мин 13 2.4. Скорость
Шаблон намоточный раздвижной предназначен для намотки обмоток силовых трансформаторов на изоляционных цилиндрах. Артикул: ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА 01 02 03 04 05 1. Диаметр по распоркам, мм 1.1. Минимальный 60 110 110 150 240 1.2. Максимальный 110 250 250 300 400 2. Длина распорки, мм 700 750 800 600 1400 3. Габаритные размеры шаблона (Диаметр х
Траверса предназначена для выемки-установки обмоток трансформаторов при ремонте. Артикул: ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА 1. Грузоподъемность, кг 1500 2. Наружный диаметр обмоток, мм 2.1. Минимальный 300 2.2. Максимальный 800 3. Высота обмотки максимальная, мм 1750 4. Габаритные размеры, мм 4.1. Длина 850 4.2. Ширина 1000 4.3. Высота 2290 5. Масса 120 Возможны изменения основных параметров по Вашему

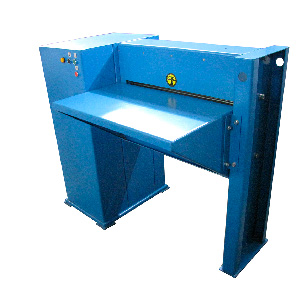

Станок предназначен для гофрирования листового электрокартона, применяемого в качестве изоляции обмоток силовых трансформаторов. ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА 03.05.03 03.05.09 1. Скорость вращения вальцов, об/мин 15 9,8 2. Скорость гофрирования, м/мин 7 3,0 3. Максимальная толщина гофрируемого картона, мм 2 1,5 4. Максимальная ширина гофрируемого картона, мм 690 690 5.
Станок предназначен для вырезки колец из электрокартона при изготовлении деталей изоляции силовых трансформаторов. Артикул: ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА 1. Толщина электрокартона, мм до 4 2. Диаметр вырезаемых колец, мм от 300…1770 3. Ширина вырезаемого кольца, мм до 240 4. Напряжение питания, В 380 (50Гц) 5. Номинальная потребляемая мощность, кВт 0,25 6. Габаритные размеры (ДхШхВ) / масса,
Станок предназначен для вырезки сегментов и полос из электрокартона при изготовлении деталей изоляции силовых трансформаторов. Артикул: ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА 1. Толщина электрокартона, мм до 4 2. Наружный радиус вырезаемого сегмента, мм 2.1. Минимальный 190 2.2. Максимальный 885 3. Ширина вырезаемого сегмента, мм до 240 мм 4. Напряжение питания, В 380 (50Гц) 5. Номинальная потребляемая мощность, кВт
Стенд для испытания сварочных трансформаторов предназначен для приемо-сдаточных испытаний трансформаторов однофазных однопостовых для ручной и дуговой сварки в объеме требований ГОСТ 95-77. Установленное на стенде оборудование позволяет производить следующие виды испытаний: — измерение сопротивления изоляции обмоток относительно корпуса и между обмотками; — испытание электрической прочности изоляции обмоток относительно корпуса и между обмотками; — опыт холостого
Автоматизированная станция предназначена для проведения автоматизированных электромагнитных испытаний силовых трехфазных трансформаторов I-IV габаритов. Схема станции предусматривает проведение приемо-сдаточных испытаний трансформаторов в объеме требований ГОСТ 3484.1, ГОСТ 20243-74, ГОСТ 21023-75, ГОСТ 3484.3. Установленное на станции оборудование позволяет выполнять следующие виды испытаний: — измерение сопротивления изоляции обмоток; — испытание изоляции обмоток относительно корпуса на электрическую прочность; —
